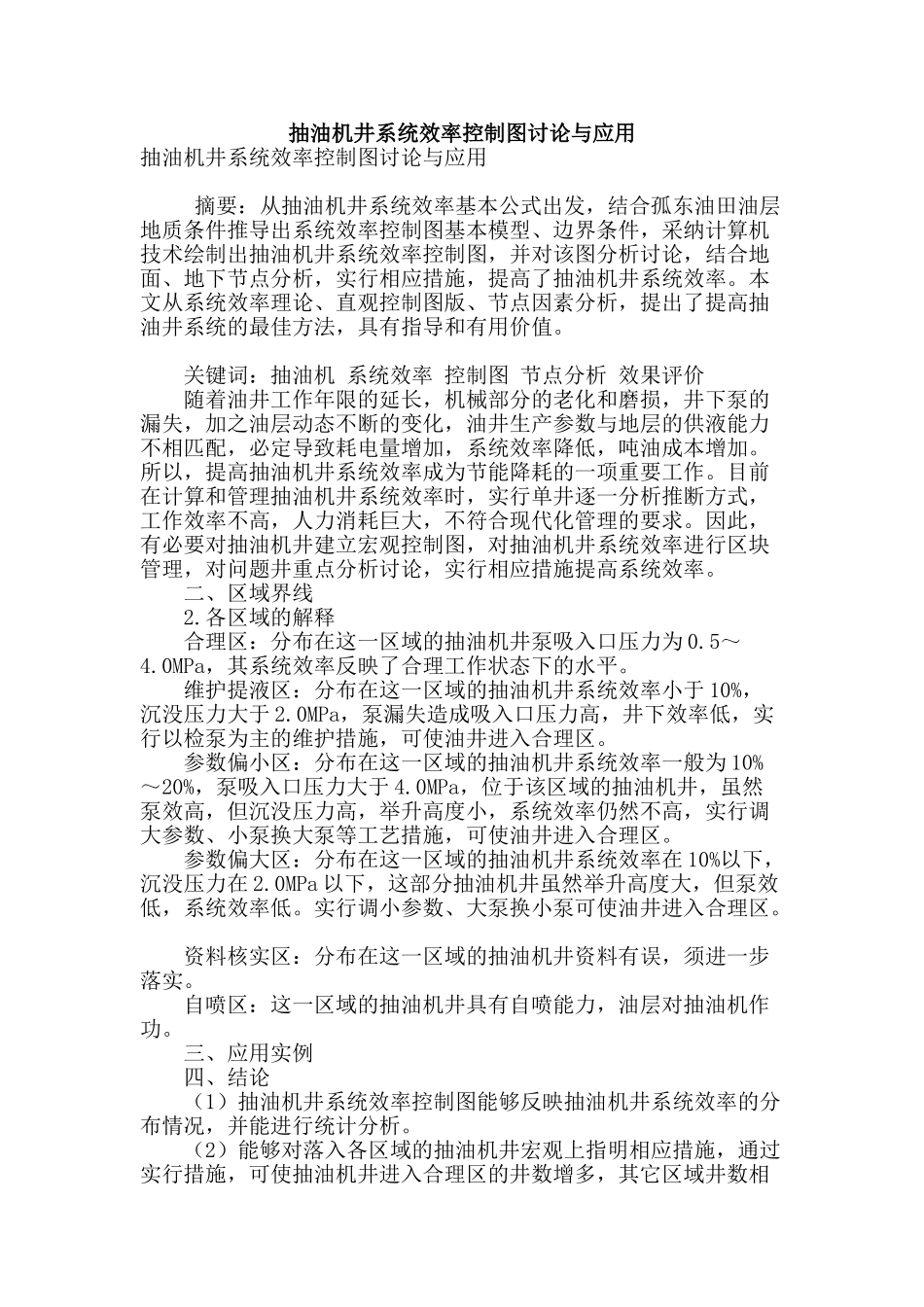

抽油机井系统效率控制图讨论与应用抽油机井系统效率控制图讨论与应用 摘要：从抽油机井系统效率基本公式出发，结合孤东油田油层地质条件推导出系统效率控制图基本模型、边界条件，采纳计算机技术绘制出抽油机井系统效率控制图，并对该图分析讨论，结合地面、地下节点分析，实行相应措施，提高了抽油机井系统效率。本文从系统效率理论、直观控制图版、节点因素分析，提出了提高抽油井系统的最佳方法，具有指导和有用价值。 关键词：抽油机 系统效率 控制图 节点分析 效果评价 随着油井工作年限的延长，机械部分的老化和磨损，井下泵的漏失，加之油层动态不断的变化，油井生产参数与地层的供液能力不相匹配，必定导致耗电量增加，系统效率降低，吨油成本增加。所以，提高抽油机井系统效率成为节能降耗的一项重要工作。目前在计算和管理抽油机井系统效率时，实行单井逐一分析推断方式，工作效率不高，人力消耗巨大，不符合现代化管理的要求。因此，有必要对抽油机井建立宏观控制图，对抽油机井系统效率进行区块管理，对问题井重点分析讨论，实行相应措施提高系统效率。 二、区域界线 2.各区域的解释 合理区：分布在这一区域的抽油机井泵吸入口压力为 0.5～4.0MPa，其系统效率反映了合理工作状态下的水平。 维护提液区：分布在这一区域的抽油机井系统效率小于 10%，沉没压力大于 2.0MPa，泵漏失造成吸入口压力高，井下效率低，实行以检泵为主的维护措施，可使油井进入合理区。 参数偏小区：分布在这一区域的抽油机井系统效率一般为 10%～20%，泵吸入口压力大于 4.0MPa，位于该区域的抽油机井，虽然泵效高，但沉没压力高，举升高度小，系统效率仍然不高，实行调大参数、小泵换大泵等工艺措施，可使油井进入合理区。 参数偏大区：分布在这一区域的抽油机井系统效率在 10%以下，沉没压力在 2.0MPa 以下，这部分抽油机井虽然举升高度大，但泵效低，系统效率低。实行调小参数、大泵换小泵可使油井进入合理区。 资料核实区：分布在这一区域的抽油机井资料有误，须进一步落实。 自喷区：这一区域的抽油机井具有自喷能力，油层对抽油机作功。 三、应用实例 四、结论 （1）抽油机井系统效率控制图能够反映抽油机井系统效率的分布情况，并能进行统计分析。 （2）能够对落入各区域的抽油机井宏观上指明相应措施，通过实行措施，可使抽油机井进入合理区的井数增多，其它区域井数相应减少。同时，也可作为小队抽油机井能耗指标考核的依据...
