抽筋跟我从头学60讲系列2VIP专享

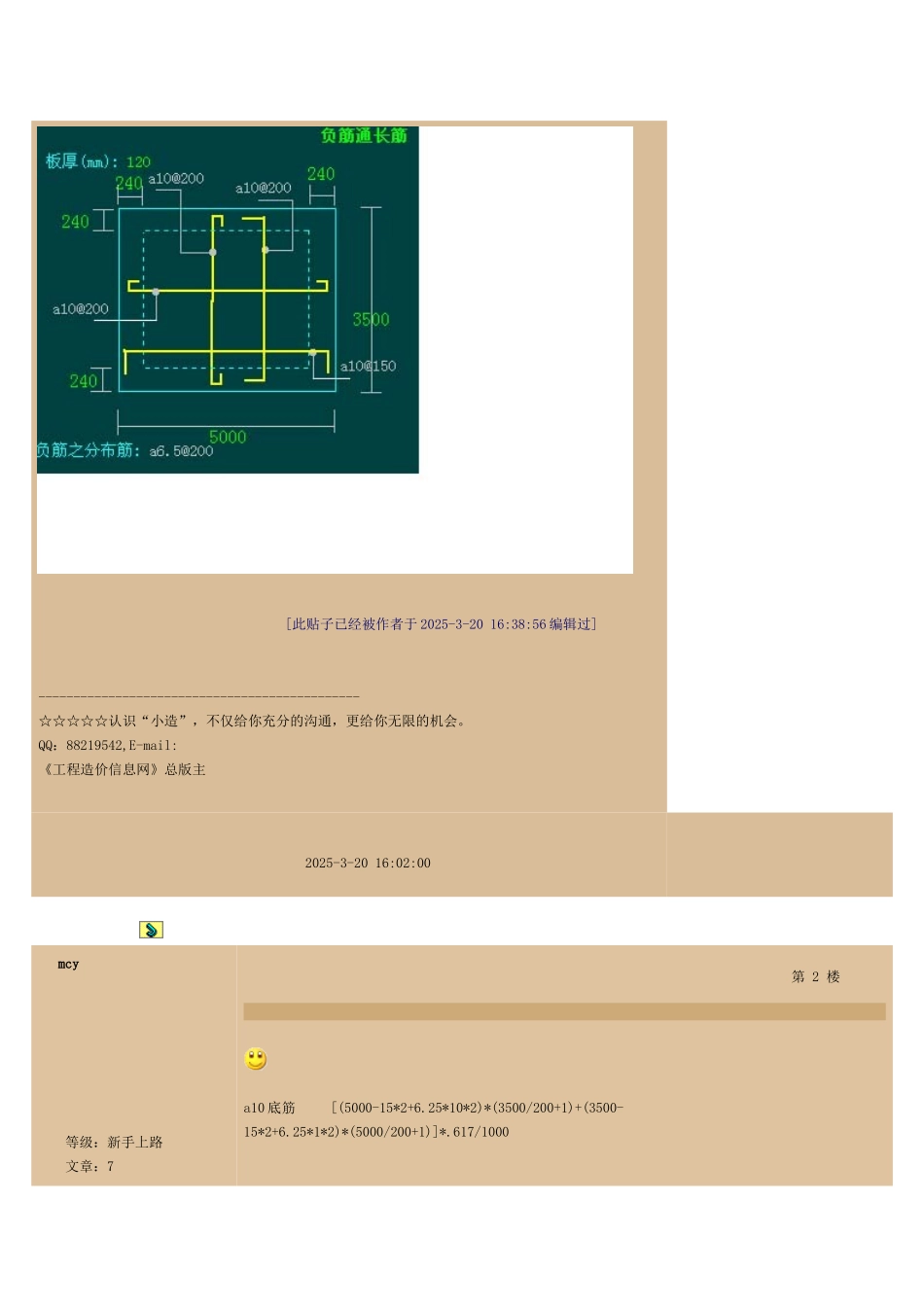

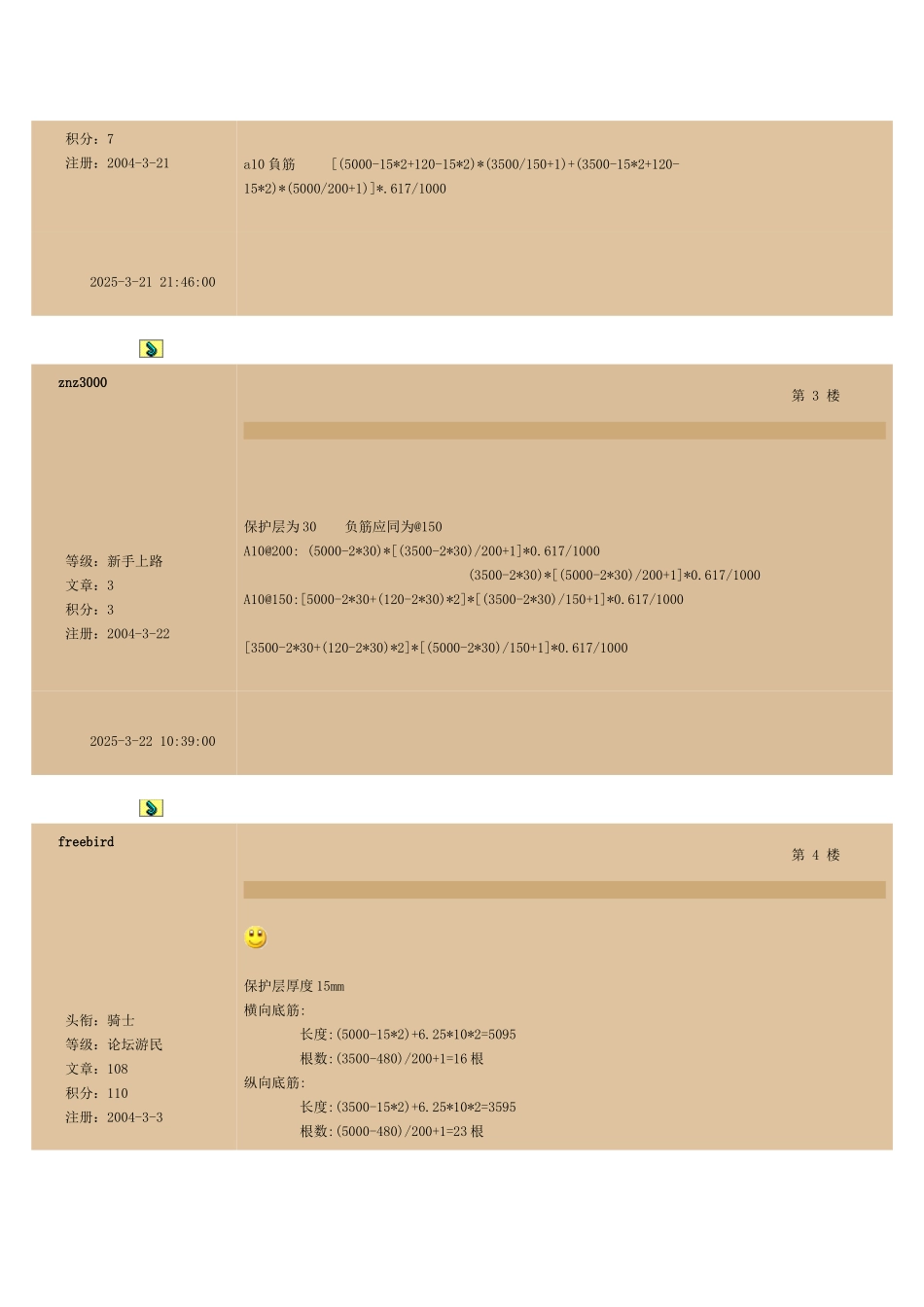

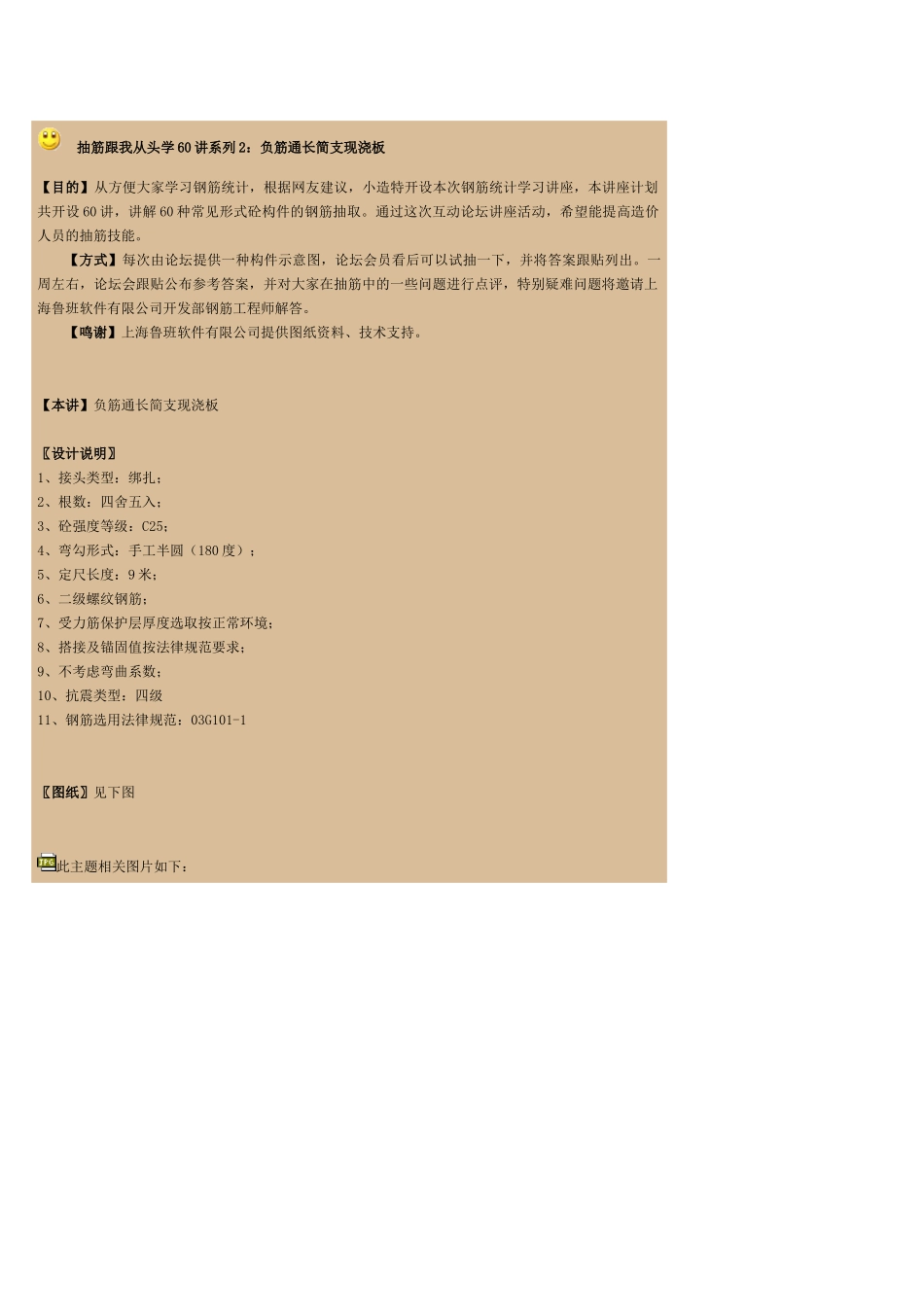

抽筋跟我从头学 60 讲系列 2：负筋通长简支现浇板【目的】从方便大家学习钢筋统计，根据网友建议，小造特开设本次钢筋统计学习讲座，本讲座计划共开设 60 讲，讲解 60 种常见形式砼构件的钢筋抽取。通过这次互动论坛讲座活动，希望能提高造价人员的抽筋技能。 【方式】每次由论坛提供一种构件示意图，论坛会员看后可以试抽一下，并将答案跟贴列出。一周左右，论坛会跟贴公布参考答案，并对大家在抽筋中的一些问题进行点评，特别疑难问题将邀请上海鲁班软件有限公司开发部钢筋工程师解答。 【鸣谢】上海鲁班软件有限公司提供图纸资料、技术支持。【本讲】负筋通长简支现浇板〖设计说明〗1、接头类型：绑扎；2、根数：四舍五入；3、砼强度等级：C25；4、弯勾形式：手工半圆（180 度）；5、定尺长度：9 米；6、二级螺纹钢筋；7、受力筋保护层厚度选取按正常环境；8、搭接及锚固值按法律规范要求；9、不考虑弯曲系数；10、抗震类型：四级11、钢筋选用法律规范：03G101-1〖图纸〗见下图此主题相关图片如下：[此贴子已经被作者于 2025-3-20 16:38:56 编辑过]----------------------------------------------☆☆☆☆☆认识“小造”，不仅给你充分的沟通，更给你无限的机会。 QQ：88219542,E-mail: 《工程造价信息网》总版主 2025-3-20 16:02:00 mcy 等级：新手上路 文章：7 第 2 楼 a10 底筋 [(5000-15*2+6.25*10*2)*(3500/200+1)+(3500-15*2+6.25*1*2)*(5000/200+1)]*.617/1000 积分：7 注册：2004-3-21a10 負筋 [(5000-15*2+120-15*2)*(3500/150+1)+(3500-15*2+120-15*2)*(5000/200+1)]*.617/10002025-3-21 21:46:00 znz3000 等级：新手上路 文章：3 积分：3 注册：2004-3-22 第 3 楼 保护层为 30 负筋应同为@150A10@200: (5000-2*30)*[(3500-2*30)/200+1]*0.617/1000 (3500-2*30)*[(5000-2*30)/200+1]*0.617/1000A10@150:[5000-2*30+(120-2*30)*2]*[(3500-2*30)/150+1]*0.617/1000 [3500-2*30+(120-2*30)*2]*[(5000-2*30)/150+1]*0.617/10002025-3-22 10:39:00 freebird 头衔：骑士 等级：论坛游民 文章：108 积分：110 注册：2004-3-3 第 4 楼 保护层厚度 15mm横向底筋: 长度:(5000-15*2)+6.25*10*2=5095 根数:(3500-480)/200+1=16 根纵向底筋: 长度:(3500-15*2)+6.25*10*2=3595 根数:(5000-480)/200+1=23 根横向负筋: 长度:(5000-15*2)+(120-15)*2=5180 根数:(3500-480)/150=20...
