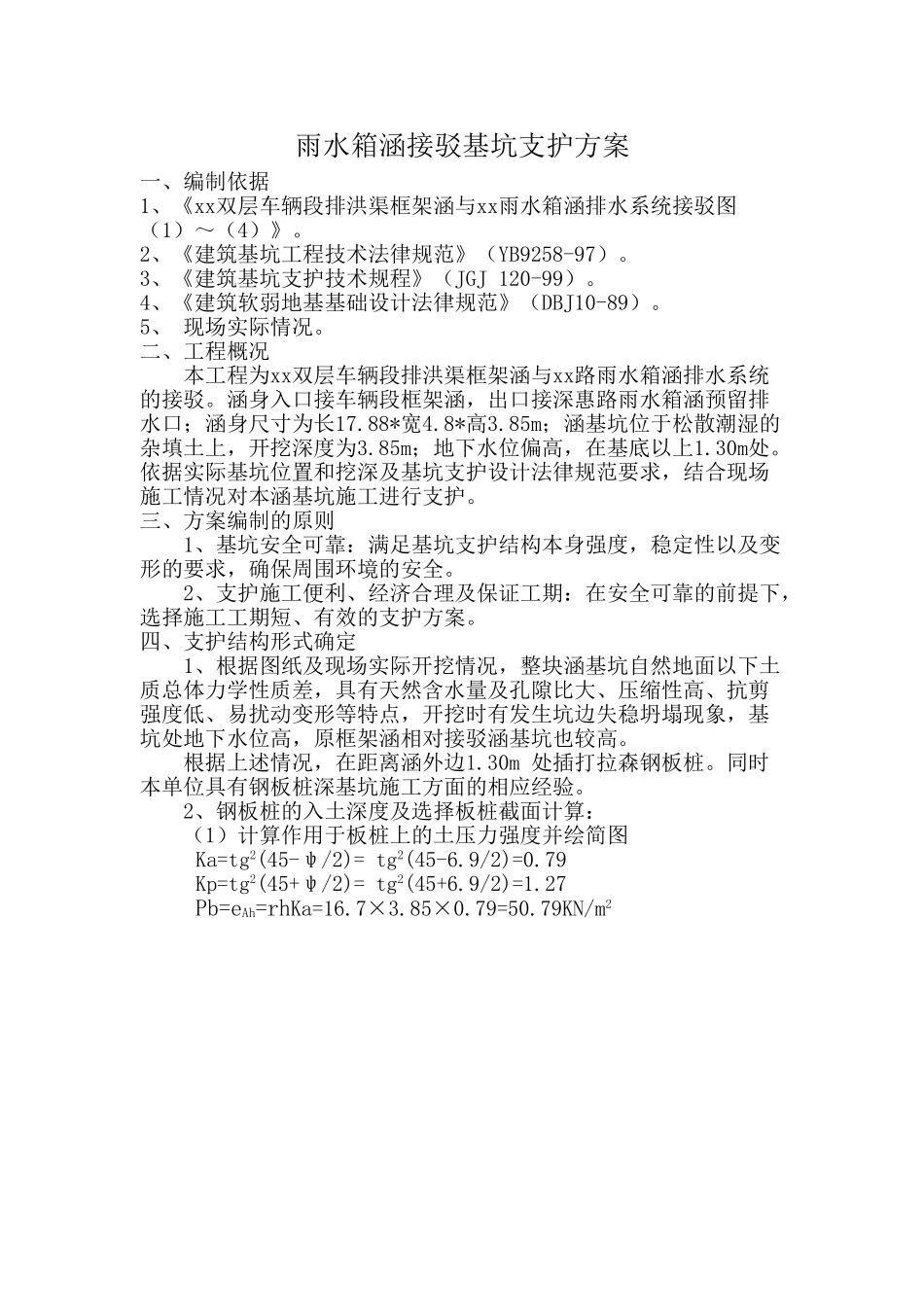

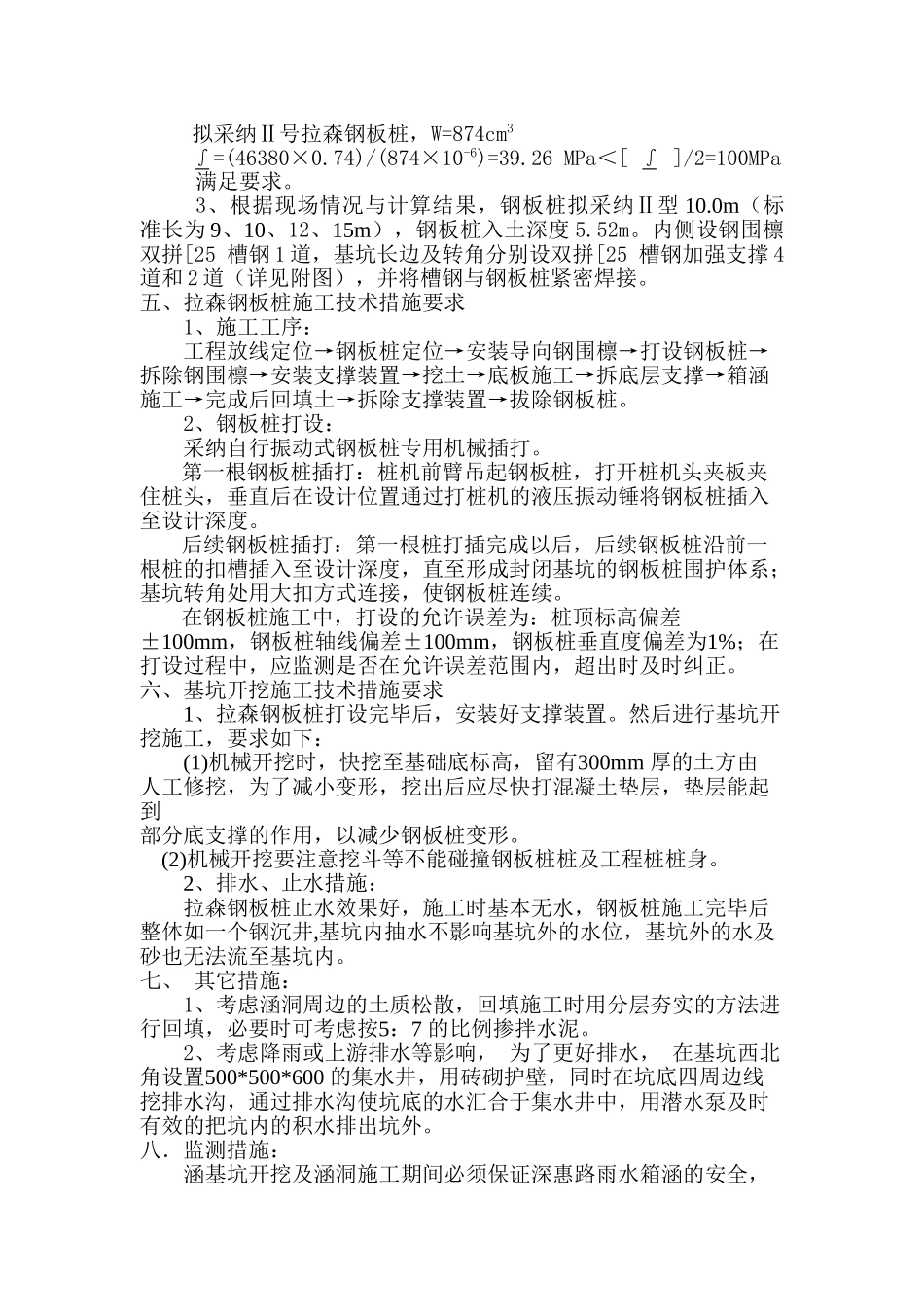

雨水箱涵接驳基坑支护方案一、编制依据1、《xx双层车辆段排洪渠框架涵与xx雨水箱涵排水系统接驳图（1）～（4）》。2、《建筑基坑工程技术法律规范》（YB9258-97）。3、《建筑基坑支护技术规程》（JGJ 120-99）。4、《建筑软弱地基基础设计法律规范》（DBJ10-89）。5、 现场实际情况。二、工程概况本工程为xx双层车辆段排洪渠框架涵与xx路雨水箱涵排水系统的接驳。涵身入口接车辆段框架涵，出口接深惠路雨水箱涵预留排水口；涵身尺寸为长17.88*宽4.8*高3.85m；涵基坑位于松散潮湿的杂填土上，开挖深度为3.85m；地下水位偏高，在基底以上1.30m处。依据实际基坑位置和挖深及基坑支护设计法律规范要求，结合现场施工情况对本涵基坑施工进行支护。三、方案编制的原则1、基坑安全可靠：满足基坑支护结构本身强度，稳定性以及变形的要求，确保周围环境的安全。2、支护施工便利、经济合理及保证工期：在安全可靠的前提下，选择施工工期短、有效的支护方案。四、支护结构形式确定1、根据图纸及现场实际开挖情况，整块涵基坑自然地面以下土质总体力学性质差，具有天然含水量及孔隙比大、压缩性高、抗剪强度低、易扰动变形等特点，开挖时有发生坑边失稳坍塌现象，基坑处地下水位高，原框架涵相对接驳涵基坑也较高。根据上述情况，在距离涵外边1.30m 处插打拉森钢板桩。同时本单位具有钢板桩深基坑施工方面的相应经验。2、钢板桩的入土深度及选择板桩截面计算：（1）计算作用于板桩上的土压力强度并绘简图Ka=tg2(45-ψ/2)= tg2(45-6.9/2)=0.79 Kp=tg2(45+ψ/2)= tg2(45+6.9/2)=1.27Pb=eAh=rhKa=16.7×3.85×0.79=50.79KN/m2（2）计算y值y =Pb/r(K·Kp- Ka)=50.79/16.7×(2.4×1.27-0.79)=1.34m（3）按简支梁计算等直梁的两支点反力（P0和Ra）∑MC=0P0 =［1/2×3.85×50.79×(2/3×3.85)+50.79×1.34×(3.85+1.34/3)］÷(3.85+1.34)=104.60KN∑Q=0Ra=1/2×3.85×50.79+1/2×1.34×50.79-104.60=27.27KN（4）计算板桩最小入土深度t0 X= [3.85×104.8/16.7×（2.4×1.27-0.79）]=3.26mt0=X+y=3.26+1.34=4.6mt=1.2t0=1.2×4.6=5.52m板桩总长 L=h+t=3.85+5.52=9.37m,取10m。（5）选择钢板桩截面先求钢板桩所受最大弯矩Mmax。最大弯矩处即为剪力等于零处，设剪力等于零处距板桩顶为X，则：Ra-1/2X2rKa=0X=2.03mMmax= RaX-1/2rX2Ka(X/3)=27.27×2.03-0.5×16.7×2.03×0.79×0.67=46.38 KN·mtt0△tAOSC3.85meAh钢板桩土压力分布图拟采纳Ⅱ号拉森钢板桩...
