挂接式可翻转铝合金条板吊顶施工技术VIP专享

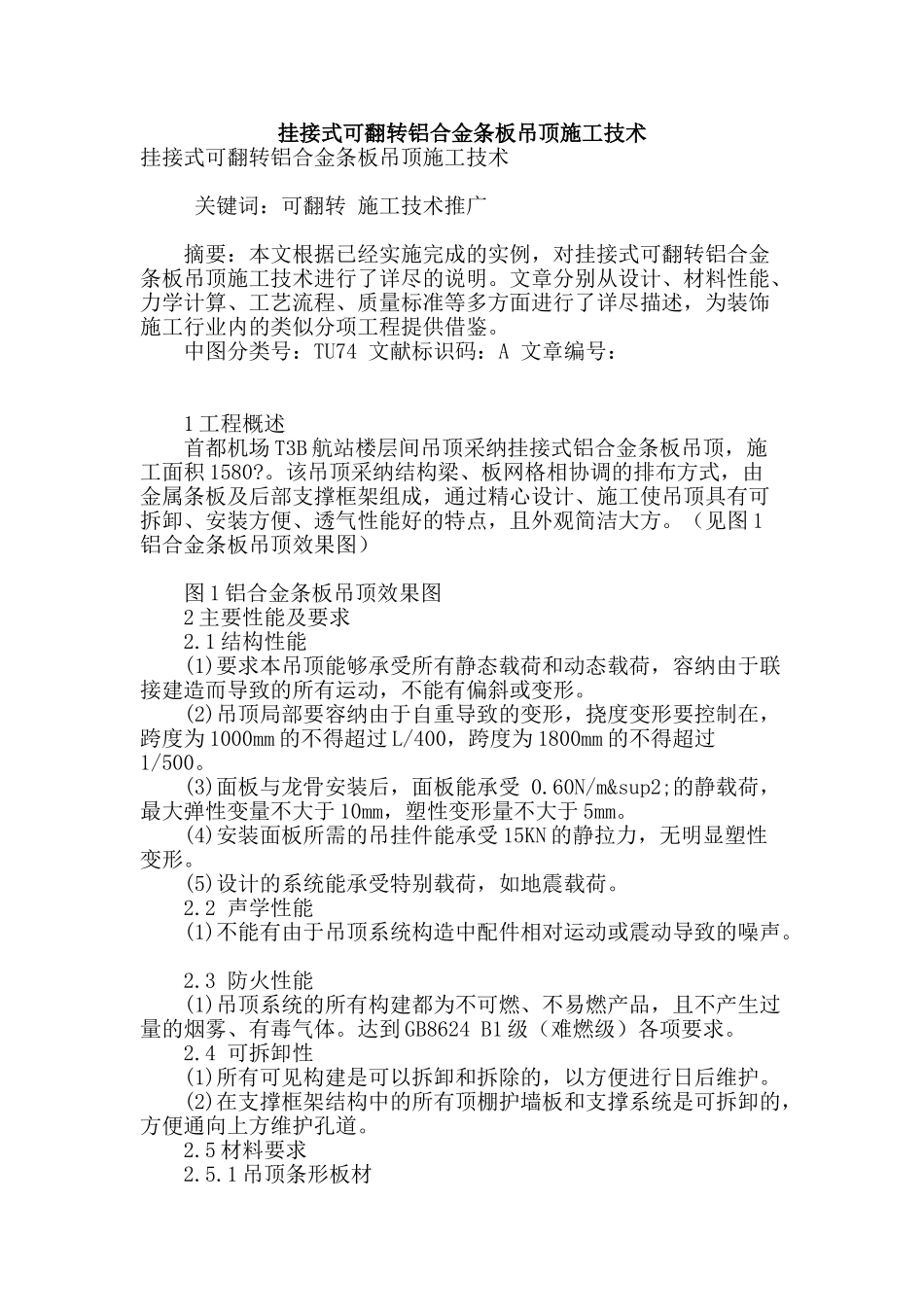

挂接式可翻转铝合金条板吊顶施工技术挂接式可翻转铝合金条板吊顶施工技术 关键词：可翻转 施工技术推广 摘要：本文根据已经实施完成的实例，对挂接式可翻转铝合金条板吊顶施工技术进行了详尽的说明。文章分别从设计、材料性能、力学计算、工艺流程、质量标准等多方面进行了详尽描述，为装饰施工行业内的类似分项工程提供借鉴。 中图分类号：TU74 文献标识码：A 文章编号： 1 工程概述 首都机场 T3B 航站楼层间吊顶采纳挂接式铝合金条板吊顶，施工面积 1580?。该吊顶采纳结构梁、板网格相协调的排布方式，由金属条板及后部支撑框架组成，通过精心设计、施工使吊顶具有可拆卸、安装方便、透气性能好的特点，且外观简洁大方。（见图 1铝合金条板吊顶效果图） 图 1 铝合金条板吊顶效果图 2 主要性能及要求 2.1 结构性能 (1)要求本吊顶能够承受所有静态载荷和动态载荷，容纳由于联接建造而导致的所有运动，不能有偏斜或变形。 (2)吊顶局部要容纳由于自重导致的变形，挠度变形要控制在，跨度为 1000mm 的不得超过 L/400，跨度为 1800mm 的不得超过1/500。 (3)面板与龙骨安装后，面板能承受 0.60N/m²的静载荷，最大弹性变量不大于 10mm，塑性变形量不大于 5mm。 (4)安装面板所需的吊挂件能承受 15KN 的静拉力，无明显塑性变形。 (5)设计的系统能承受特别载荷，如地震载荷。 2.2 声学性能 (1)不能有由于吊顶系统构造中配件相对运动或震动导致的噪声。 2.3 防火性能 (1)吊顶系统的所有构建都为不可燃、不易燃产品，且不产生过量的烟雾、有毒气体。达到 GB8624 B1 级（难燃级）各项要求。 2.4 可拆卸性 (1)所有可见构建是可以拆卸和拆除的，以方便进行日后维护。 (2)在支撑框架结构中的所有顶棚护墙板和支撑系统是可拆卸的，方便通向上方维护孔道。 2.5 材料要求 2.5.1 吊顶条形板材 (1)吊顶条形面板材料选用铝锰合金，厚度不小于 0.8mm。成型金属板外要无缝、均匀整平。 (2)卷边上不能开孔，并保证折边处 1mm 范围内无穿孔。 2.5.2 支撑结构 (1)支撑龙骨采纳镀锌钢，各项性能符合国家标准要求。 (2)吊顶系统要完整的固定在主体结构上。 (3)安装系统框架结构要完全位于吊顶面板的后部，将对顶棚的整体外观的视觉影响降到最小。 3 产品设计 3.1 产品设计难点 3.1.1 吊顶末端设备管线隐藏、检修技术 机场是功能性建筑，由于其结构设计所限，末端设备（如消防、通风、弱电、通讯接入...
