挡土墙工程初步设计施工方案

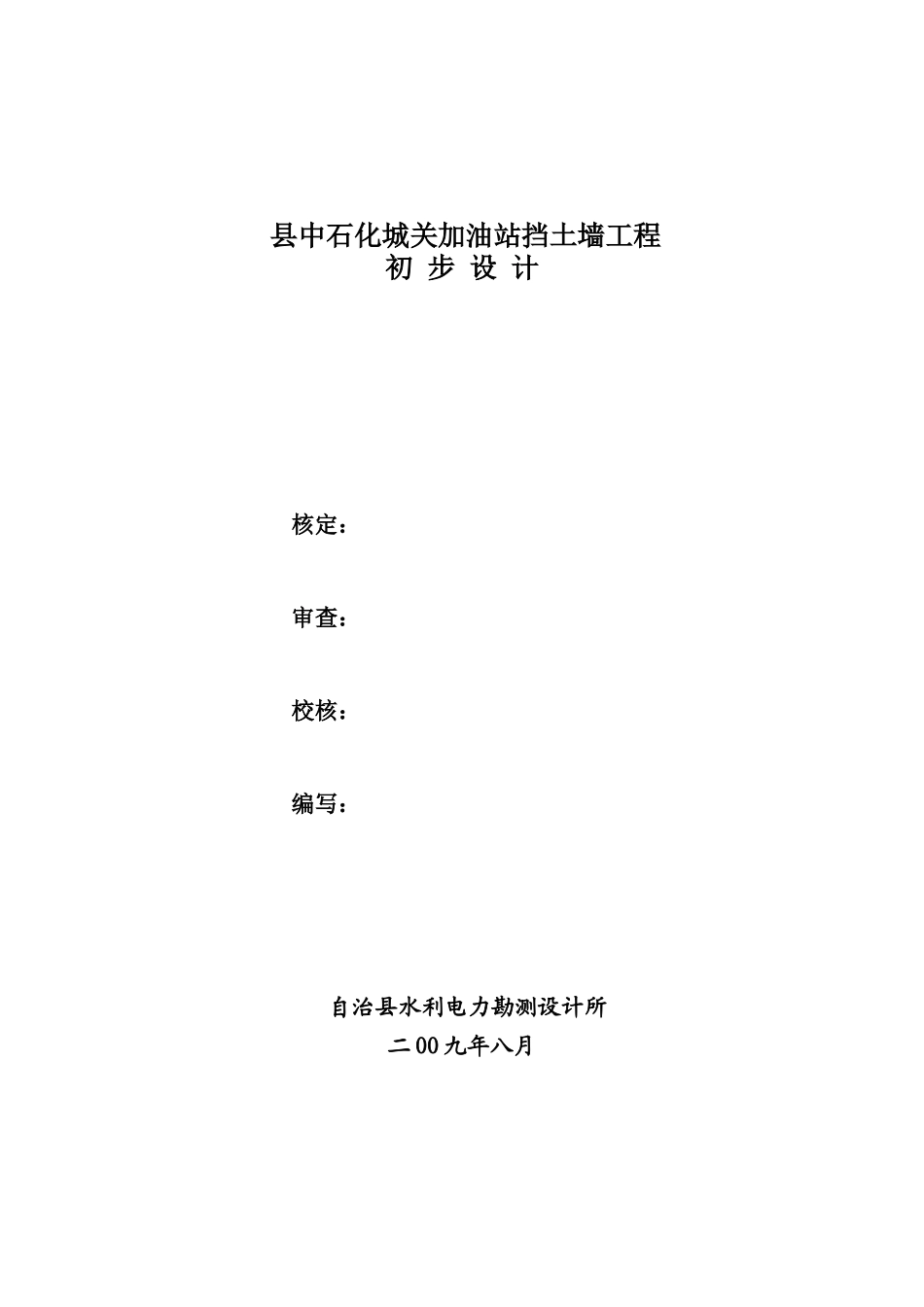

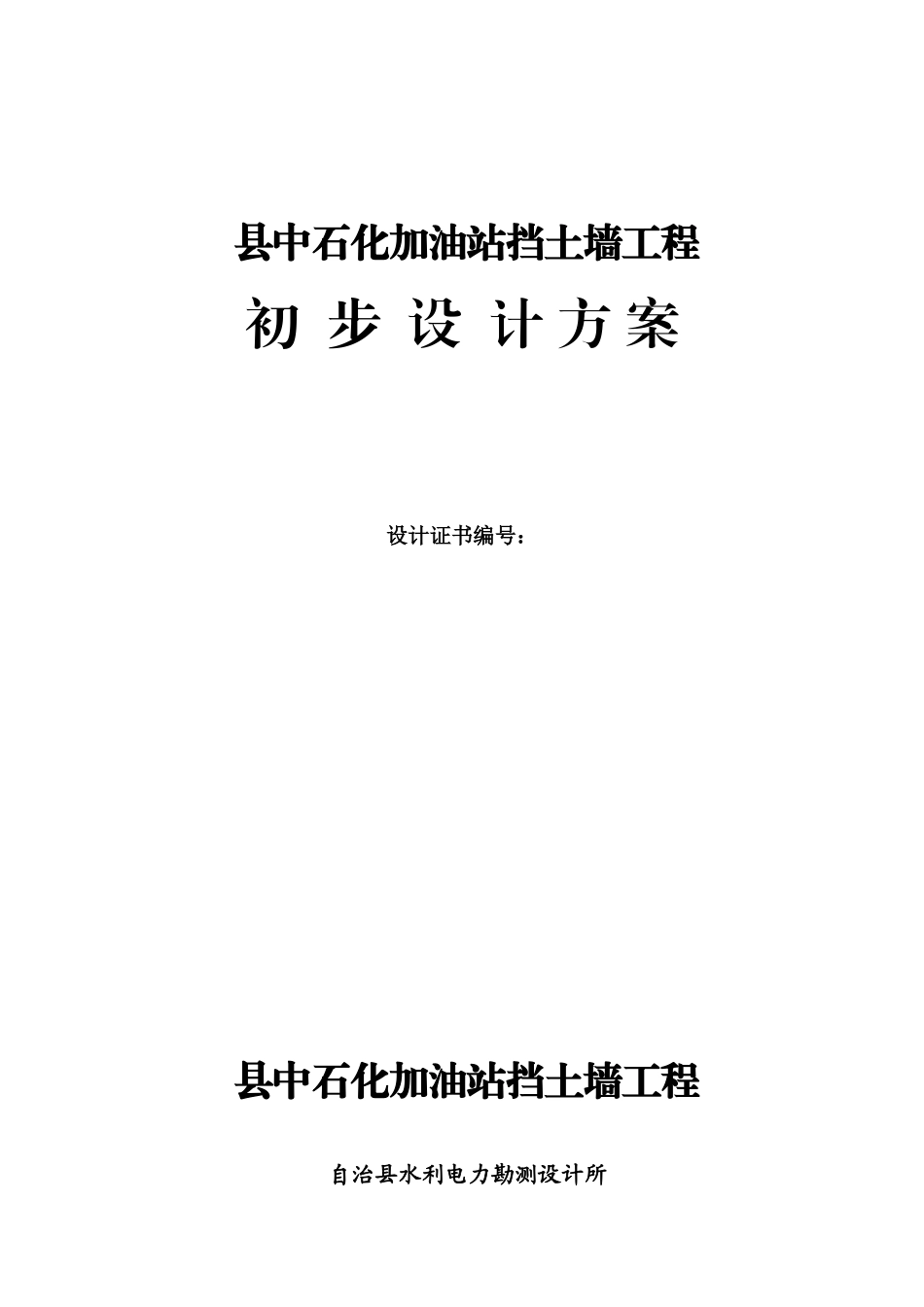

县中石化加油站挡土墙工程初 步 设 计 方 案设计证书编号： 县中石化加油站挡土墙工程 自治县水利电力勘测设计所二 OO 九年八月 县中石化城关加油站挡土墙工程初 步 设 计核定： 审查： 校核： 编写： 自治县水利电力勘测设计所二 OO 九年八月目 录第一部分 主要建设内容…………………………………………………………………11.1 项目概况……………………………………………………………………………21.2 设计依据……………………………………………………………………………51.3 工程等级和标准……………………………………………………………………51.4 设计依据……………………………………………………………………………61.5 挡土墙设计…………………………………………………………………………61.5.1 挡土墙断面型式设计………………………………………………………61.5.1 挡土墙稳定计算……………………………………………………………71.6 挡土墙设计…………………………………………………………………………91.7 挡土墙设计……………………………………………………….………………10第二部分 工程投资 ………………….…………………………………………….11 2.1 编制原则与依据……………………………………………………………………112.2 投资概算……………………………………………………………………………12第一部分 主要建设内容1.1 项目概况 县中石化城关加油站挡土墙工程，位于泗溪下游的乡东城村(能源公司储备站老办公楼处)，位于 县城在建中石化城关加油站沿岸。泗溪为常流河，泗溪河道的平均坡降为 4‰，位于 县境内。发源于十源乡金竹分水坳，系洞宫山脉南田支脉，源头海拔垟829.6m。溪水南流至南田镇乡塘处，右岸纳南田坑来水，下行至湖左岸纳脊坑来水，至高村垟左岸纳桥坑来水之后，注入百丈水库，水库上游河段俗称南田坑，其下漈游河段史称泗溪。在水库大坝之后的河段，是著名的百丈三级瀑布，集漈中落差为 360 m。瀑布过后，河流平缓南行，至徐村右岸纳龙溪，至大峃左岸纳象溪，右岸纳凤溪，泗溪中下游为砂卵石滩地，上游大部分是高山区，河谷狭窄。因大河段有四水汇流，故名泗溪。主流出大后，在峃峃峃口汇入飞云江。泗溪中下游为砂卵石滩地，至大以上河道宽度峃70～105m 之间，河道平均坡降大于 20‰，水流湍急，洪水暴涨暴落，大以下河道比较平缓峃，坡降小...
