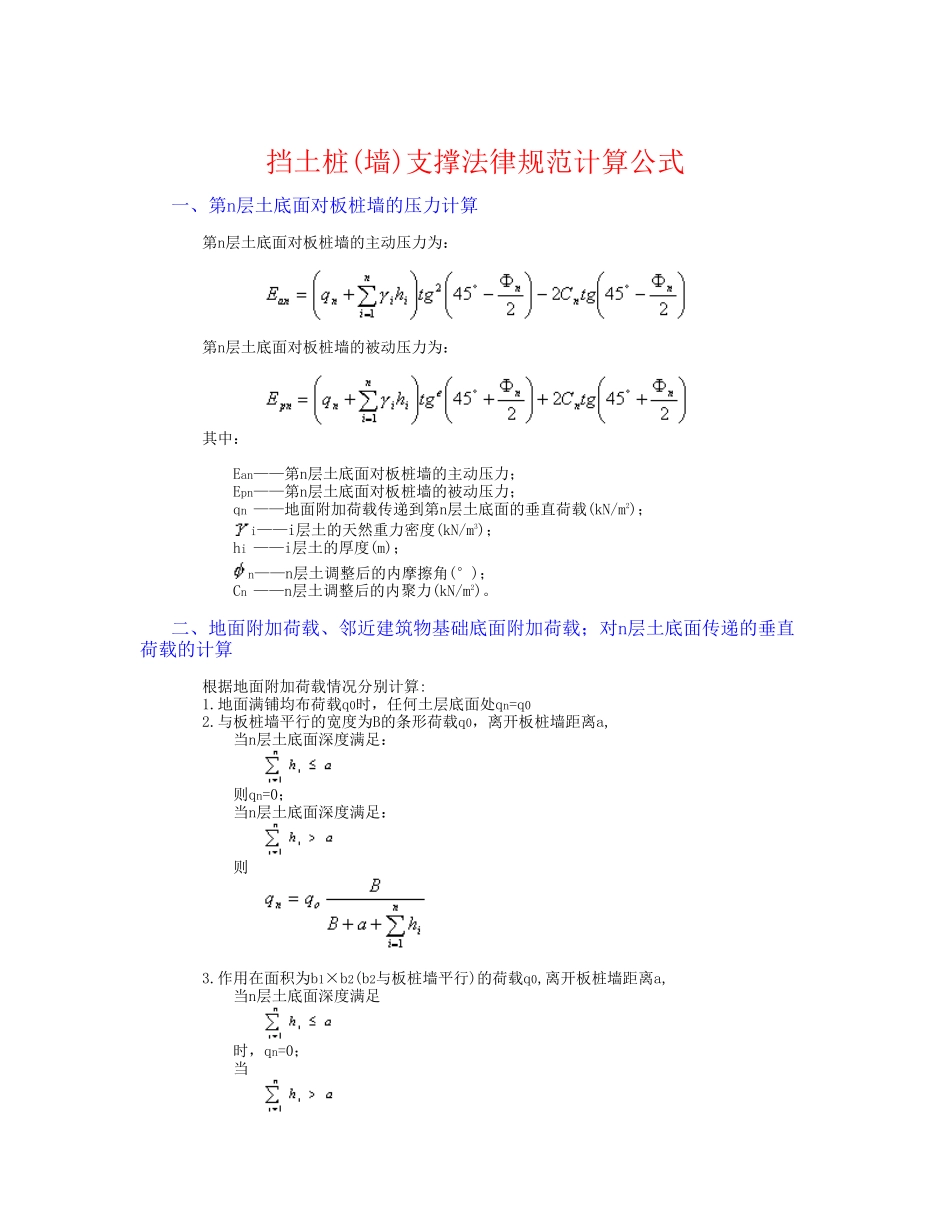

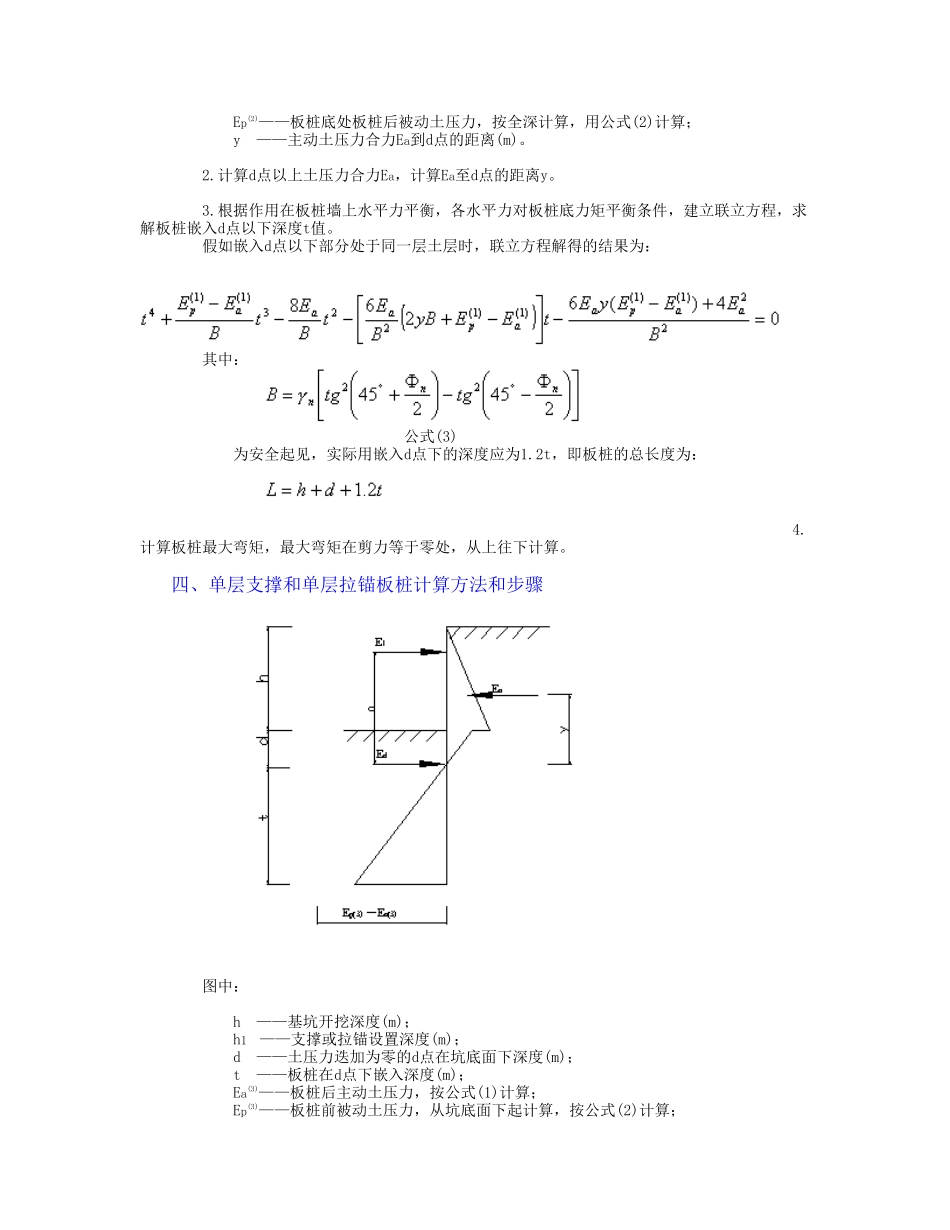

挡土桩(墙)支撑法律规范计算公式 一、第n层土底面对板桩墙的压力计算 第n层土底面对板桩墙的主动压力为： 第n层土底面对板桩墙的被动压力为： 其中： Ean——第n层土底面对板桩墙的主动压力； Epn——第n层土底面对板桩墙的被动压力； qn ——地面附加荷载传递到第n层土底面的垂直荷载(kN/m2)； i——i层土的天然重力密度(kN/m3)； hi ——i层土的厚度(m)； n——n层土调整后的内摩擦角(°)； Cn ——n层土调整后的内聚力(kN/m2)。 二、地面附加荷载、邻近建筑物基础底面附加荷载；对n层土底面传递的垂直荷载的计算 根据地面附加荷载情况分别计算: 1.地面满铺均布荷载q0时，任何土层底面处qn=q0 2.与板桩墙平行的宽度为B的条形荷载q0，离开板桩墙距离a, 当n层土底面深度满足： 则qn=0； 当n层土底面深度满足： 则 3.作用在面积为b1×b2(b2与板桩墙平行)的荷载q0,离开板桩墙距离a, 当n层土底面深度满足 时，qn=0； 当 时, 三、悬臂板桩墙计算数解法的方法和步骤 1.计算板桩墙后主动土压力En(3),板桩墙前被动土压力Ep(3),分别下列公式计算 (公式1) (公式2) 然后进行迭加，寻找第一个土压力为零的点d。 图中： Ea ——墙后主动土压力合力(kN/m)； Ep ——墙前被动土压力合力(kN/m)； Ep(1)——墙后被动土压力合力(kN/m)； h ——基坑开挖深度(m)； d ——土压力为零的点在基坑面下深度(m)； t ——板桩嵌入d点以下的需要深度(m)； z ——被动土压力墙前墙后转折点高度(m)； Ea(1)——d点处板桩前主动土压力，按坑底下d深度计算，用公式(1)计算； Ep(1)——d点处板桩后被动土压力，根据地面下h+d深度计算，用公式(2)计算； Ea(3)——板桩后主动土压力，按全深计算，用公式(1)计算； Ep(3)——板桩前被动土压力，按坑底面下深度计算，用公式(2)计算； Ea(2)——板桩底处板桩前主动土压力，按坑底面下深度计算，用公式(1)计算； Ep(2)——板桩底处板桩后被动土压力，按全深计算，用公式(2)计算； y ——主动土压力合力Ea到d点的距离(m)。 2.计算d点以上土压力合力Ea，计算Ea至d点的距离y。 3.根据作用在板桩墙上水平力平衡，各水平力对板桩底力矩平衡条件，建立联立方程，求解板桩嵌入d点以下深度t值。 假如嵌入d点以下部分处于同一层土层时，联立方程解得的结果为： 其中： 公式(3) 为安全起见，实际用嵌入d点下的深度应为1.2t，即板桩的总长度为： 4.计算板桩最大弯矩，最大弯矩在剪力等...
