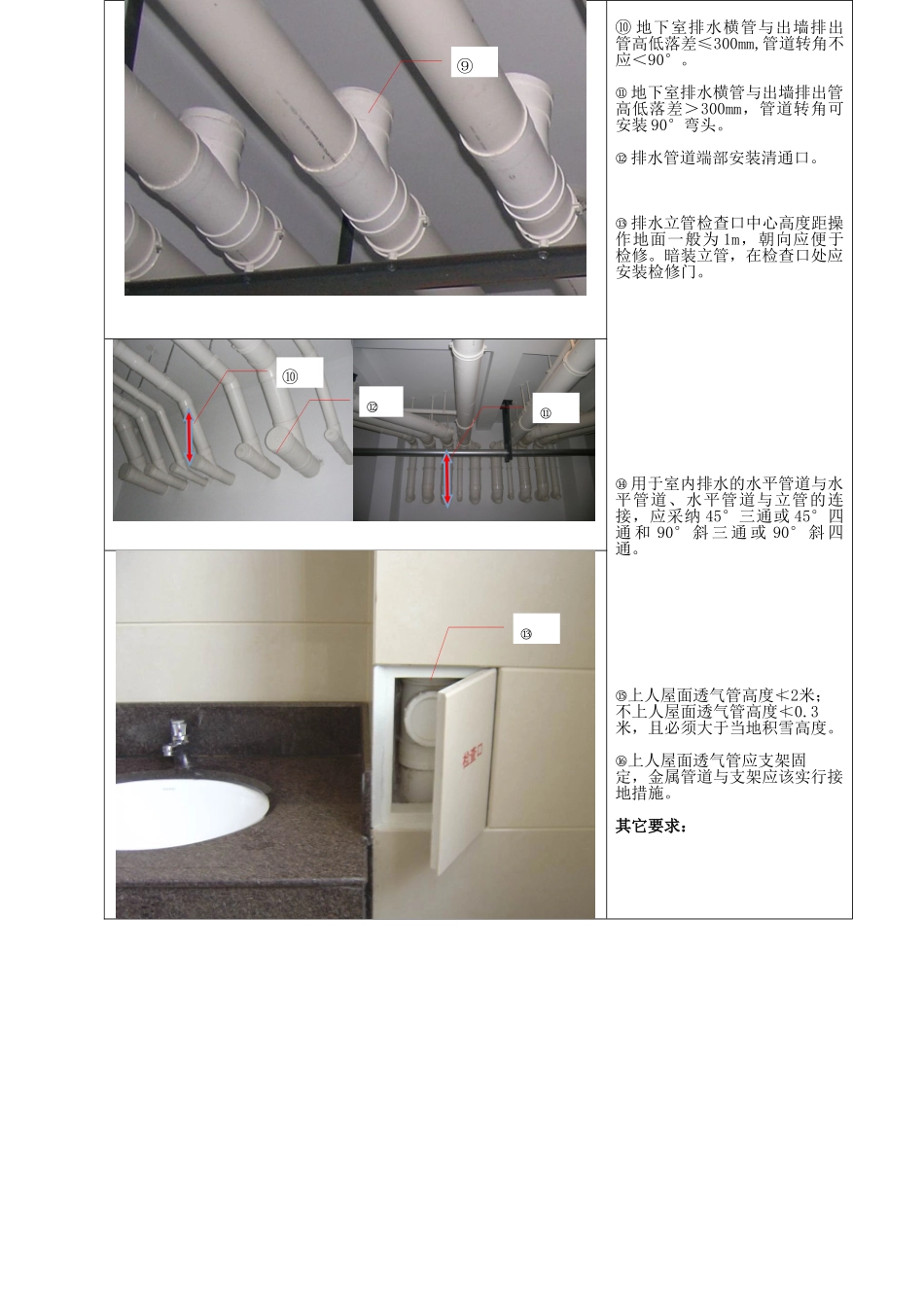

工艺标准图名称排水 U-PVC 管粘接连接安装工艺标准编号JWA-JPS-001工艺流程：断管—清理—试插接—粘接—固化标准参考图 标准要求① 断管时，断口要平齐用铣刀或刮刀除掉断口内外飞刺，外棱铣出 15°。管道接口外壁应打毛，便于溶剂型胶水粘接。② 粘接前应对承插口先插入试验，不得全部插入，一般为承口的 3／4 深度，正式插接应该插到底部。③ 涂抹粘接剂应先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，粘接剂分布均匀。④ 在转角小于 135°的污水横管上设置检查口。⑤ 室内 UPVC 管管径 φ110 以上在穿楼板处设阻火圈，阻火圈紧贴楼板处金属螺丝固定安装。⑥ 排水立管有分支时伸缩节装于分支下方 200mm 处，无分支装于楼板 200mm 下处。插接深度预留 10mm。不同规格伸缩节上端平齐。⑦ 排水管支架设置高度统一，每层应设置两个管卡，均匀分布。金属卡箍应该包塑隔离处理。⑧ 施工过程中采纳塑料膜缠绕保护，安装过程中注意产品铭牌朝外一致。 ⑨排水横管长度超过一定长度时，应按设计要求中间增设检查口，便于堵塞时管道清通。①②③④⑤⑥⑦⑧⑩ 地下室排水横管与出墙排出管高低落差≤300mm,管道转角不应＜90°。⑪ 地下室排水横管与出墙排出管高低落差＞300mm，管道转角可安装 90°弯头。⑫ 排水管道端部安装清通口。⑬ 排水立管检查口中心高度距操作地面一般为 1m，朝向应便于检修。暗装立管，在检查口处应安装检修门。⑭ 用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采纳 45°三通或 45°四通 和 90° 斜 三 通 或 90° 斜 四通。⑮上人屋面透气管高度≮2米；不上人屋面透气管高度≮0.3米，且必须大于当地积雪高度。⑯上人屋面透气管应支架固定，金属管道与支架应该实行接地措施。其它要求：⑨⑩⑫⑪⑬⑭⑮⑯
