排水管道施工技术交底

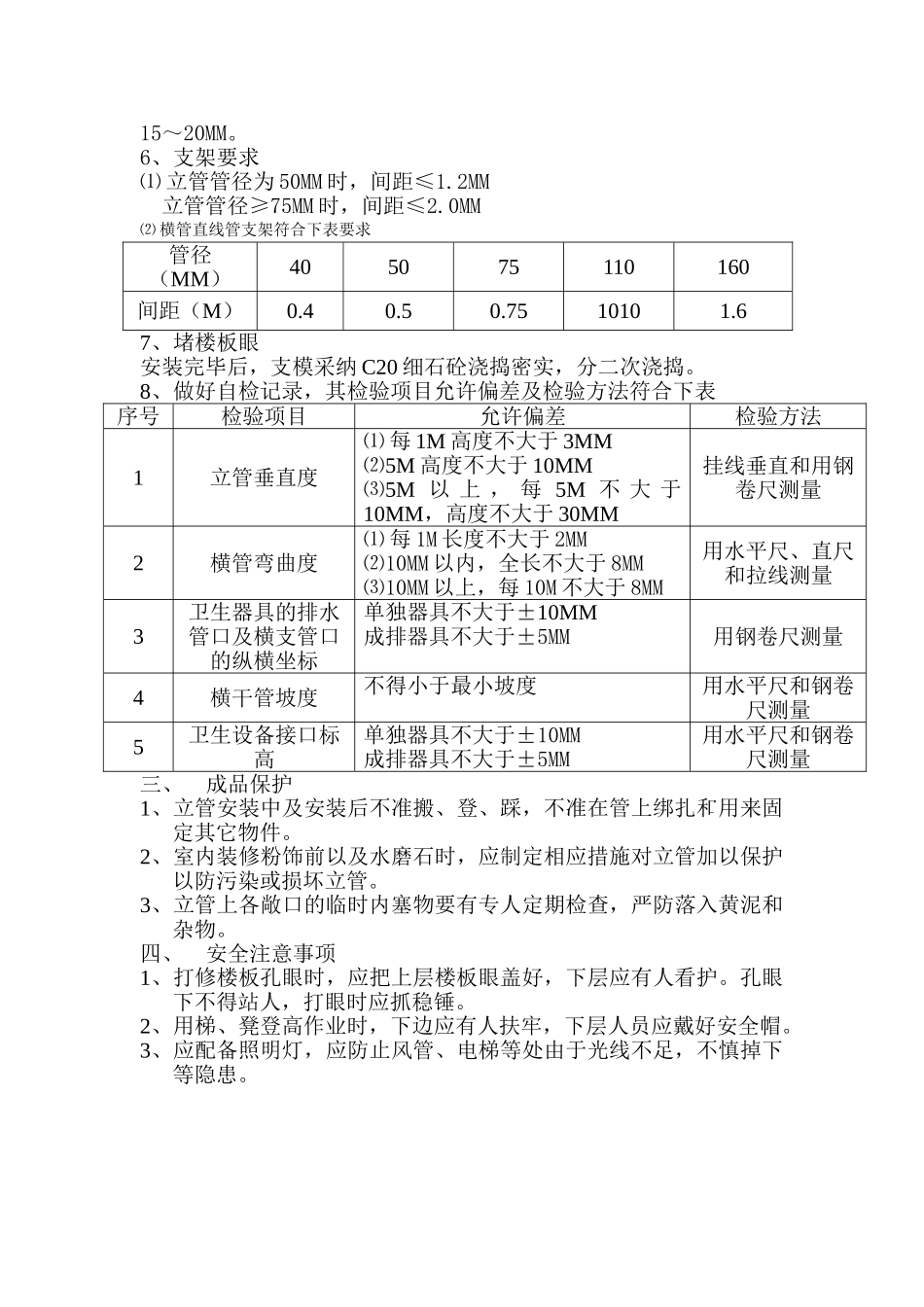

排水管道安装技术交底 本方案主要针对某集团办公楼雨水系统、排水系统 PVC 管安装。一、安装已具备的条件：1、土建已基本符合安装要求。2、管材、管件规格、材质均符合要求，并且有出厂合格证等技术资料。3、现浇楼板穿管孔洞已按图纸要求预留。4、土建给出建筑标高线 500。二、安装工艺1、安装前预留洞修整要求：预留洞中心线成一条直线，且离墙距离符合要求，并能满足其它支管在 PVC 管和墙之间通过。2、量尺、下料⑴ 锯管工具选用细齿锯或割管机，端面应平整并垂直于轴线，并随手清除毛刺，管口端面处不得裂痕、凹陷。⑵ 根据图纸要求确定各层立管上检查及带卫生器具或横支管的支岔口与中心标高。⑶ 根据图纸安装检查口与清扫口，检查口位置和朝向应便于检修（检查口中心一般距地为 1.0M。⑷ 敞口处应临时封闭，以防杂物进入管内，堵塞管子。⑸ 安装时不得破坏现塑料包装，以便土建抹灰等造成管面污染。3、管道粘接要求⑴ 先把PVC 管、管件内、外侧擦拭洁净，并根据实测承口涂度在管端表面划分插入涂度标记。⑵ 胶粘剂涂刷应迅速、均匀、适量，不得漏涂。⑶ 插入承口时应保证甩口方向符合图纸要求，并把挤出的胶粘剂擦净。⑷ 粘接口承插口的管多应静至接口固代为止。固代时间如下：15～40℃ 静置时间≥30min5～15℃ ≥1h-5～13℃ ≥2h-20～3℃ ≥4h4、管道坡度⑴ 横干管、横支管坡度应按图施工，当无设计要求时一律按 0.03 安装。5、伸缩器安装注意事项⑴ 每层立管设一个伸缩节，伸缩节位置靠近水流汇合处，县城每层伸缩节不得被固定。⑵ 污水横干管、横支管当长度>2m 时，设一伸缩节且两伸缩节之间不得大于 4M，伸缩节位于水流汇合管件上游端。⑶ 安装伸缩节时一定要保证其伸缩间隙且承口涂度大于 1/2，实测承口涂度管端插入伸缩节处预留的间隙为：夏季：5～10MM，冬季：15～20MM。6、支架要求⑴ 立管管径为 50MM 时，间距≤1.2MM 立管管径≥75MM 时，间距≤2.0MM⑵ 横管直线管支架符合下表要求管径（MM）405075110160间距（M）0.40.50.7510101.67、堵楼板眼安装完毕后，支模采纳 C20 细石砼浇捣密实，分二次浇捣。8、做好自检记录，其检验项目允许偏差及检验方法符合下表序号检验项目允许偏差检验方法1立管垂直度⑴ 每 1M 高度不大于 3MM⑵5M 高度不大于 10MM⑶5M 以 上 ， 每 5M 不 大 于10MM，高度不大于 30MM挂线垂直和用钢卷尺测量2横管弯曲度⑴ 每 1M 长度不大于 2MM⑵10MM ...
