排水管道顶管施工工艺

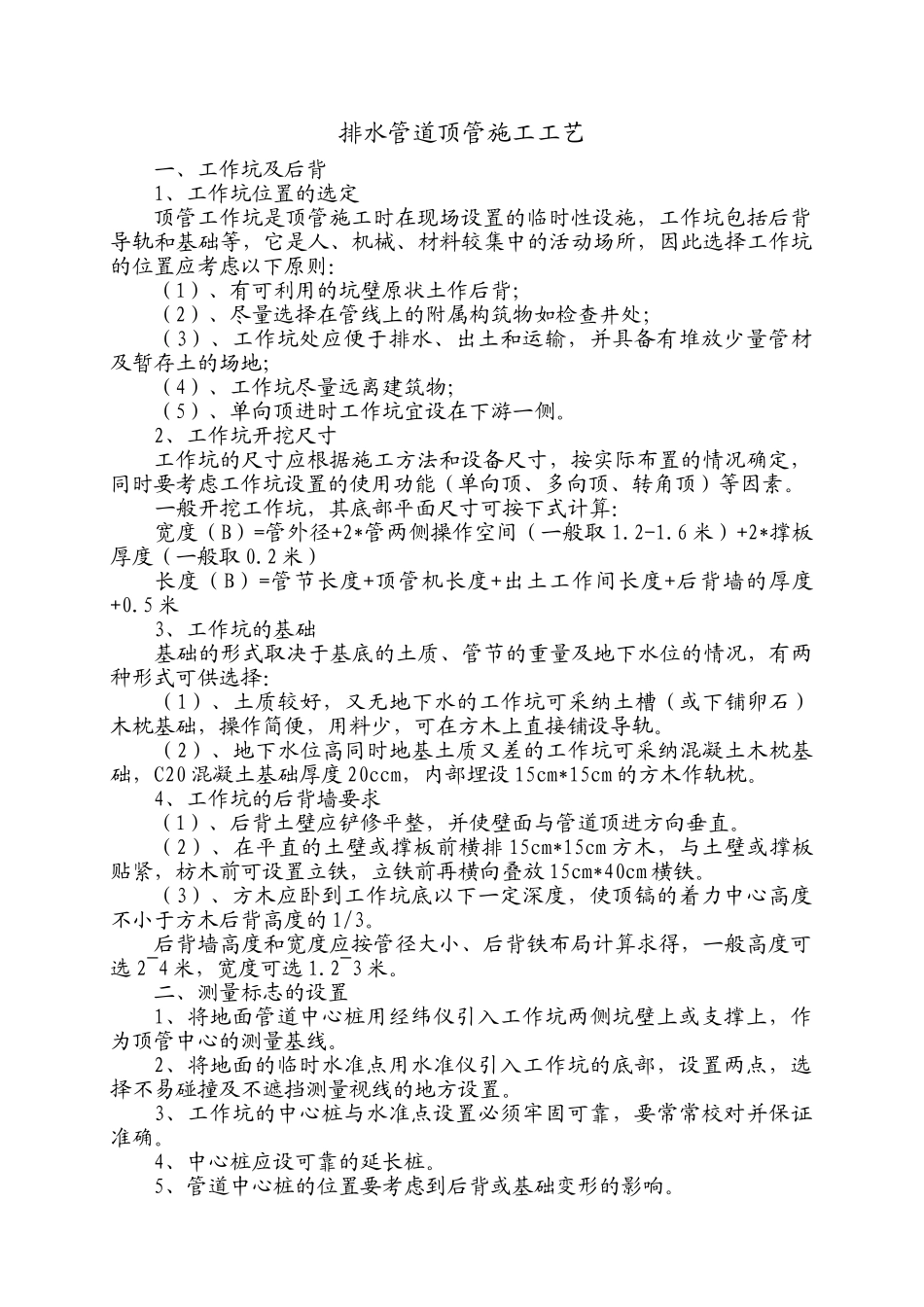

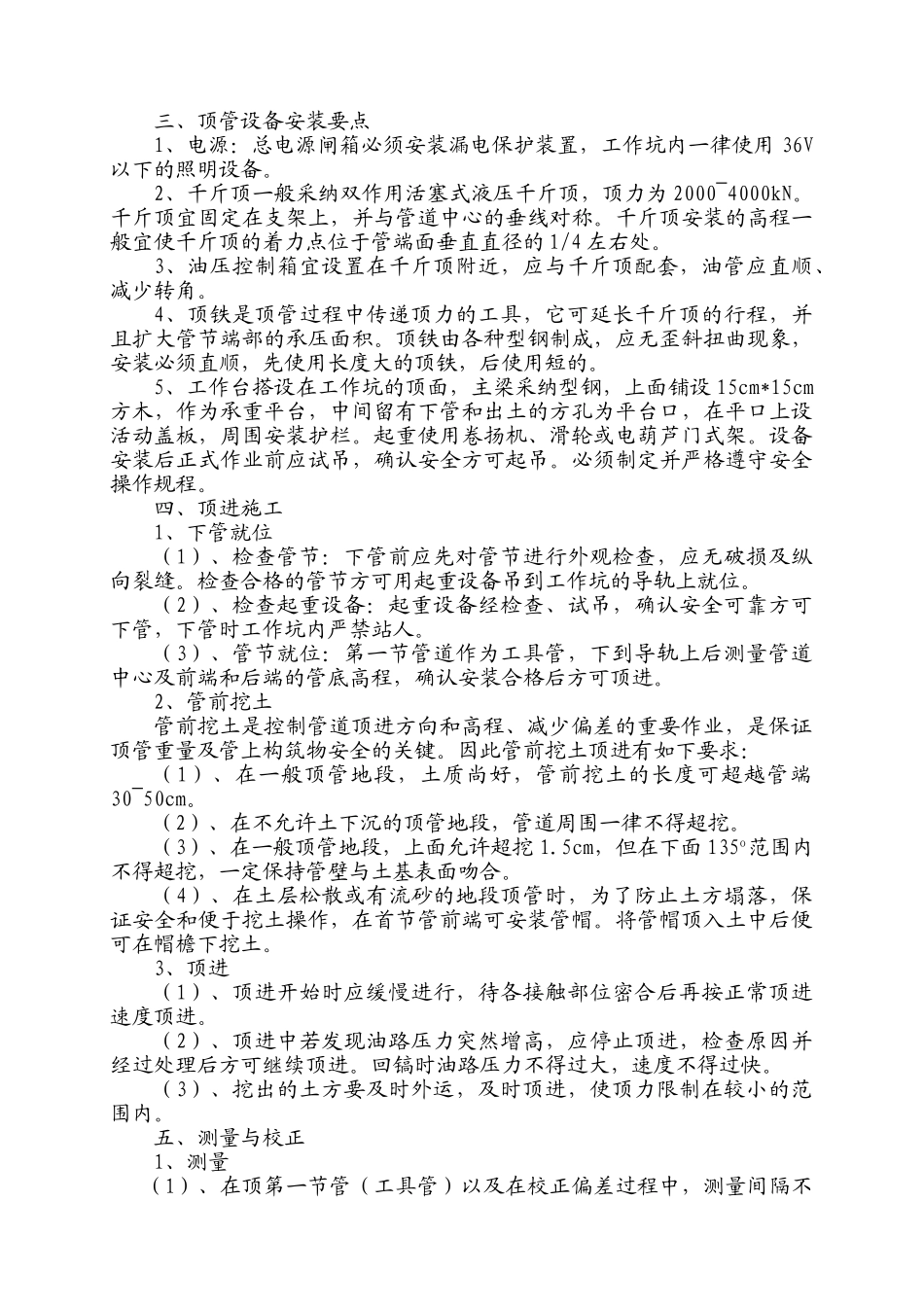

排水管道顶管施工工艺一、工作坑及后背1、工作坑位置的选定顶管工作坑是顶管施工时在现场设置的临时性设施，工作坑包括后背导轨和基础等，它是人、机械、材料较集中的活动场所，因此选择工作坑的位置应考虑以下原则：（1）、有可利用的坑壁原状土作后背；（2）、尽量选择在管线上的附属构筑物如检查井处；（3）、工作坑处应便于排水、出土和运输，并具备有堆放少量管材及暂存土的场地；（4）、工作坑尽量远离建筑物；（5）、单向顶进时工作坑宜设在下游一侧。2、工作坑开挖尺寸工作坑的尺寸应根据施工方法和设备尺寸，按实际布置的情况确定，同时要考虑工作坑设置的使用功能（单向顶、多向顶、转角顶）等因素。一般开挖工作坑，其底部平面尺寸可按下式计算：宽度（B）=管外径+2*管两侧操作空间（一般取 1.2-1.6 米）+2*撑板厚度（一般取 0.2 米）长度（B）=管节长度+顶管机长度+出土工作间长度+后背墙的厚度+0.5 米3、工作坑的基础基础的形式取决于基底的土质、管节的重量及地下水位的情况，有两种形式可供选择：（1）、土质较好，又无地下水的工作坑可采纳土槽（或下铺卵石）木枕基础，操作简便，用料少，可在方木上直接铺设导轨。（2）、地下水位高同时地基土质又差的工作坑可采纳混凝土木枕基础，C20 混凝土基础厚度 20ccm，内部埋设 15cm*15cm 的方木作轨枕。4、工作坑的后背墙要求（1）、后背土壁应铲修平整，并使壁面与管道顶进方向垂直。（2）、在平直的土壁或撑板前横排 15cm*15cm 方木，与土壁或撑板贴紧，枋木前可设置立铁，立铁前再横向叠放 15cm*40cm 横铁。（3）、方木应卧到工作坑底以下一定深度，使顶镐的着力中心高度不小于方木后背高度的 1/3。后背墙高度和宽度应按管径大小、后背铁布局计算求得，一般高度可选 2~4 米，宽度可选 1.2~3 米。二、测量标志的设置1、将地面管道中心桩用经纬仪引入工作坑两侧坑壁上或支撑上，作为顶管中心的测量基线。2、将地面的临时水准点用水准仪引入工作坑的底部，设置两点，选择不易碰撞及不遮挡测量视线的地方设置。3、工作坑的中心桩与水准点设置必须牢固可靠，要常常校对并保证准确。4、中心桩应设可靠的延长桩。5、管道中心桩的位置要考虑到后背或基础变形的影响。三、顶管设备安装要点1、电源：总电源闸箱必须安装漏电保护装置，工作坑内一律使用 36V以下的照明设备。2、千斤顶一般采纳双作用活塞式液压千斤顶，顶力为 2000~4000kN。千斤顶宜固定在支架上，并与管道中...
