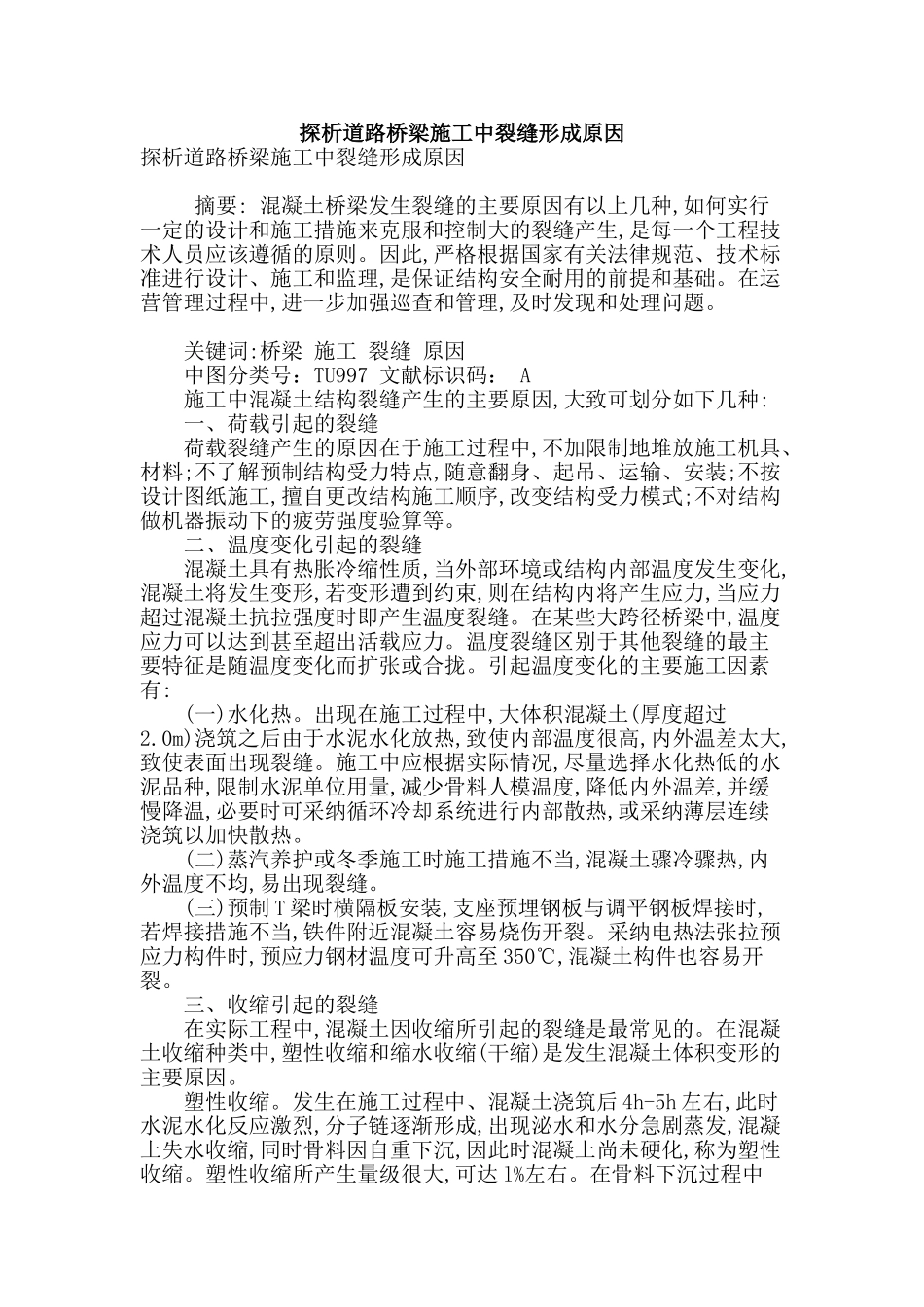

探析道路桥梁施工中裂缝形成原因探析道路桥梁施工中裂缝形成原因 摘要: 混凝土桥梁发生裂缝的主要原因有以上几种,如何实行一定的设计和施工措施来克服和控制大的裂缝产生,是每一个工程技术人员应该遵循的原则。因此,严格根据国家有关法律规范、技术标准进行设计、施工和监理,是保证结构安全耐用的前提和基础。在运营管理过程中,进一步加强巡查和管理,及时发现和处理问题。 关键词:桥梁 施工 裂缝 原因 中图分类号：TU997 文献标识码： A 施工中混凝土结构裂缝产生的主要原因,大致可划分如下几种: 一、荷载引起的裂缝 荷载裂缝产生的原因在于施工过程中,不加限制地堆放施工机具、材料;不了解预制结构受力特点,随意翻身、起吊、运输、安装;不按设计图纸施工,擅自更改结构施工顺序,改变结构受力模式;不对结构做机器振动下的疲劳强度验算等。 二、温度变化引起的裂缝 混凝土具有热胀冷缩性质,当外部环境或结构内部温度发生变化,混凝土将发生变形,若变形遭到约束,则在结构内将产生应力,当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中,温度应力可以达到甚至超出活载应力。温度裂缝区别于其他裂缝的最主要特征是随温度变化而扩张或合拢。引起温度变化的主要施工因素有: (一)水化热。出现在施工过程中,大体积混凝土(厚度超过2.0m)浇筑之后由于水泥水化放热,致使内部温度很高,内外温差太大,致使表面出现裂缝。施工中应根据实际情况,尽量选择水化热低的水泥品种,限制水泥单位用量,减少骨料人模温度,降低内外温差,并缓慢降温,必要时可采纳循环冷却系统进行内部散热,或采纳薄层连续浇筑以加快散热。 (二)蒸汽养护或冬季施工时施工措施不当,混凝土骤冷骤热,内外温度不均,易出现裂缝。 (三)预制 T 梁时横隔板安装,支座预埋钢板与调平钢板焊接时,若焊接措施不当,铁件附近混凝土容易烧伤开裂。采纳电热法张拉预应力构件时,预应力钢材温度可升高至 350℃,混凝土构件也容易开裂。 三、收缩引起的裂缝 在实际工程中,混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中,塑性收缩和缩水收缩(干缩)是发生混凝土体积变形的主要原因。 塑性收缩。发生在施工过程中、混凝土浇筑后 4h-5h 左右,此时水泥水化反应激烈,分子链逐渐形成,出现泌水和水分急剧蒸发,混凝土失水收缩,同时骨料因自重下沉,因此时混凝土尚未硬化,称为塑性收缩。塑性收缩所产生量级很大,可达 l%左右。在骨料下沉过程中若受到钢筋阻挡,便形成沿钢筋方向的裂...
