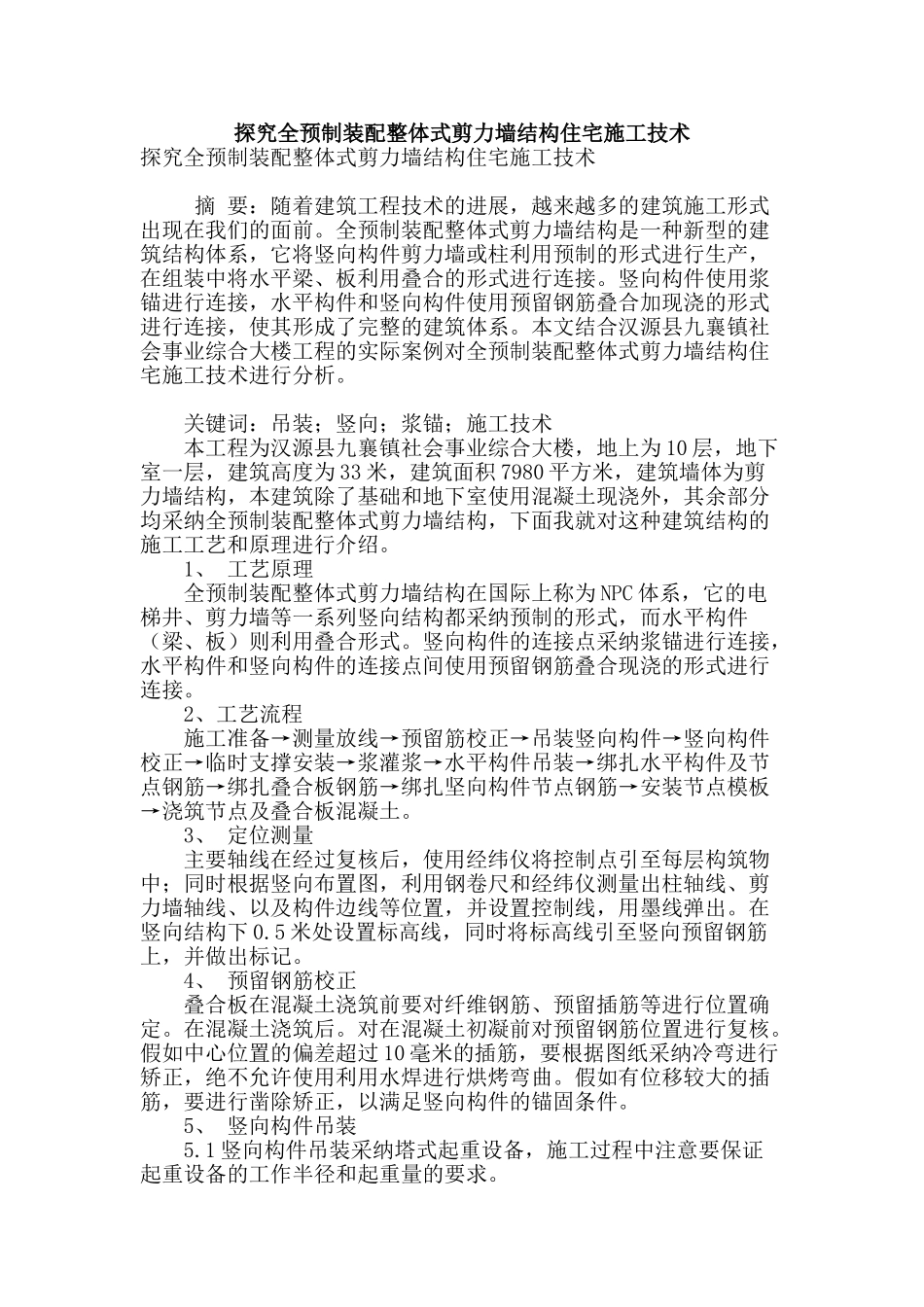

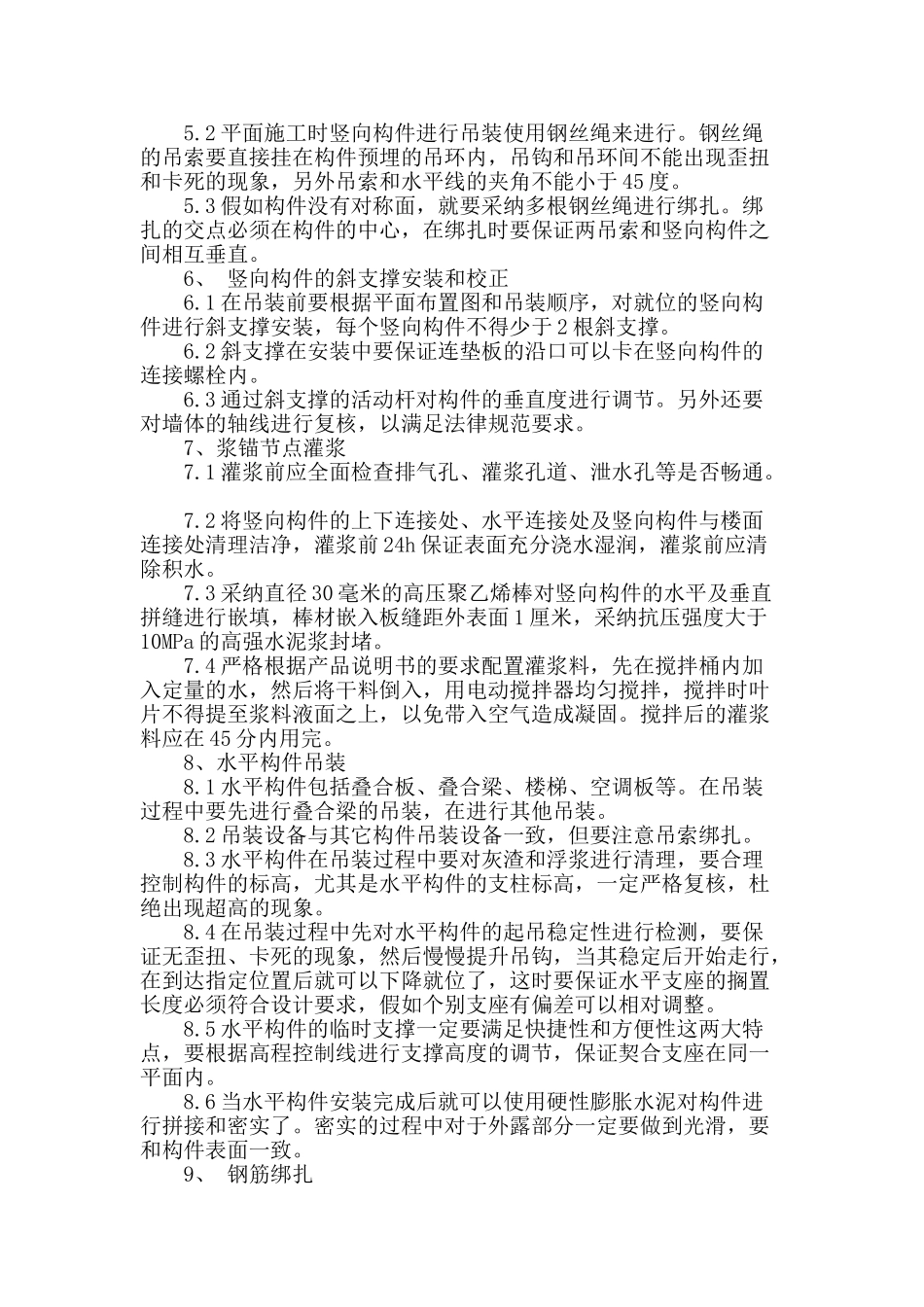

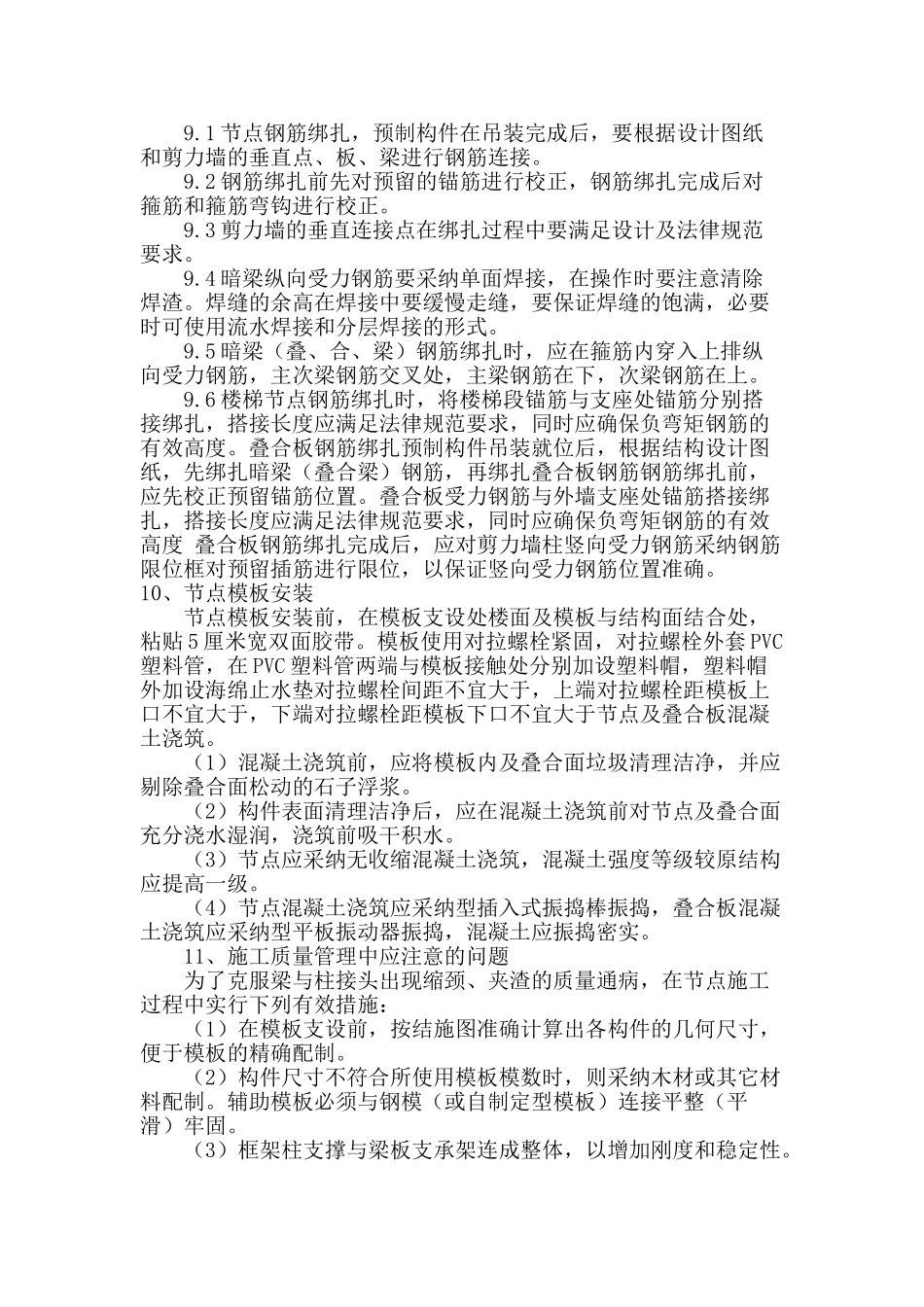

探究全预制装配整体式剪力墙结构住宅施工技术探究全预制装配整体式剪力墙结构住宅施工技术 摘 要：随着建筑工程技术的进展，越来越多的建筑施工形式出现在我们的面前。全预制装配整体式剪力墙结构是一种新型的建筑结构体系，它将竖向构件剪力墙或柱利用预制的形式进行生产，在组装中将水平梁、板利用叠合的形式进行连接。竖向构件使用浆锚进行连接，水平构件和竖向构件使用预留钢筋叠合加现浇的形式进行连接，使其形成了完整的建筑体系。本文结合汉源县九襄镇社会事业综合大楼工程的实际案例对全预制装配整体式剪力墙结构住宅施工技术进行分析。 关键词：吊装；竖向；浆锚；施工技术 本工程为汉源县九襄镇社会事业综合大楼，地上为 10 层，地下室一层，建筑高度为 33 米，建筑面积 7980 平方米，建筑墙体为剪力墙结构，本建筑除了基础和地下室使用混凝土现浇外，其余部分均采纳全预制装配整体式剪力墙结构，下面我就对这种建筑结构的施工工艺和原理进行介绍。 1、 工艺原理 全预制装配整体式剪力墙结构在国际上称为 NPC 体系，它的电梯井、剪力墙等一系列竖向结构都采纳预制的形式，而水平构件（梁、板）则利用叠合形式。竖向构件的连接点采纳浆锚进行连接，水平构件和竖向构件的连接点间使用预留钢筋叠合现浇的形式进行连接。 2、工艺流程 施工准备→测量放线→预留筋校正→吊装竖向构件→竖向构件校正→临时支撑安装→浆灌浆→水平构件吊装→绑扎水平构件及节点钢筋→绑扎叠合板钢筋→绑扎坚向构件节点钢筋→安装节点模板→浇筑节点及叠合板混凝土。 3、 定位测量 主要轴线在经过复核后，使用经纬仪将控制点引至每层构筑物中；同时根据竖向布置图，利用钢卷尺和经纬仪测量出柱轴线、剪力墙轴线、以及构件边线等位置，并设置控制线，用墨线弹出。在竖向结构下 0.5 米处设置标高线，同时将标高线引至竖向预留钢筋上，并做出标记。 4、 预留钢筋校正 叠合板在混凝土浇筑前要对纤维钢筋、预留插筋等进行位置确定。在混凝土浇筑后。对在混凝土初凝前对预留钢筋位置进行复核。假如中心位置的偏差超过 10 毫米的插筋，要根据图纸采纳冷弯进行矫正，绝不允许使用利用水焊进行烘烤弯曲。假如有位移较大的插筋，要进行凿除矫正，以满足竖向构件的锚固条件。 5、 竖向构件吊装 5.1 竖向构件吊装采纳塔式起重设备，施工过程中注意要保证起重设备的工作半径和起重量的要求。 5.2 平面施工时竖向构件进行吊装使用钢丝绳来进行...
