提高主厂房框架清水混凝土外观质量

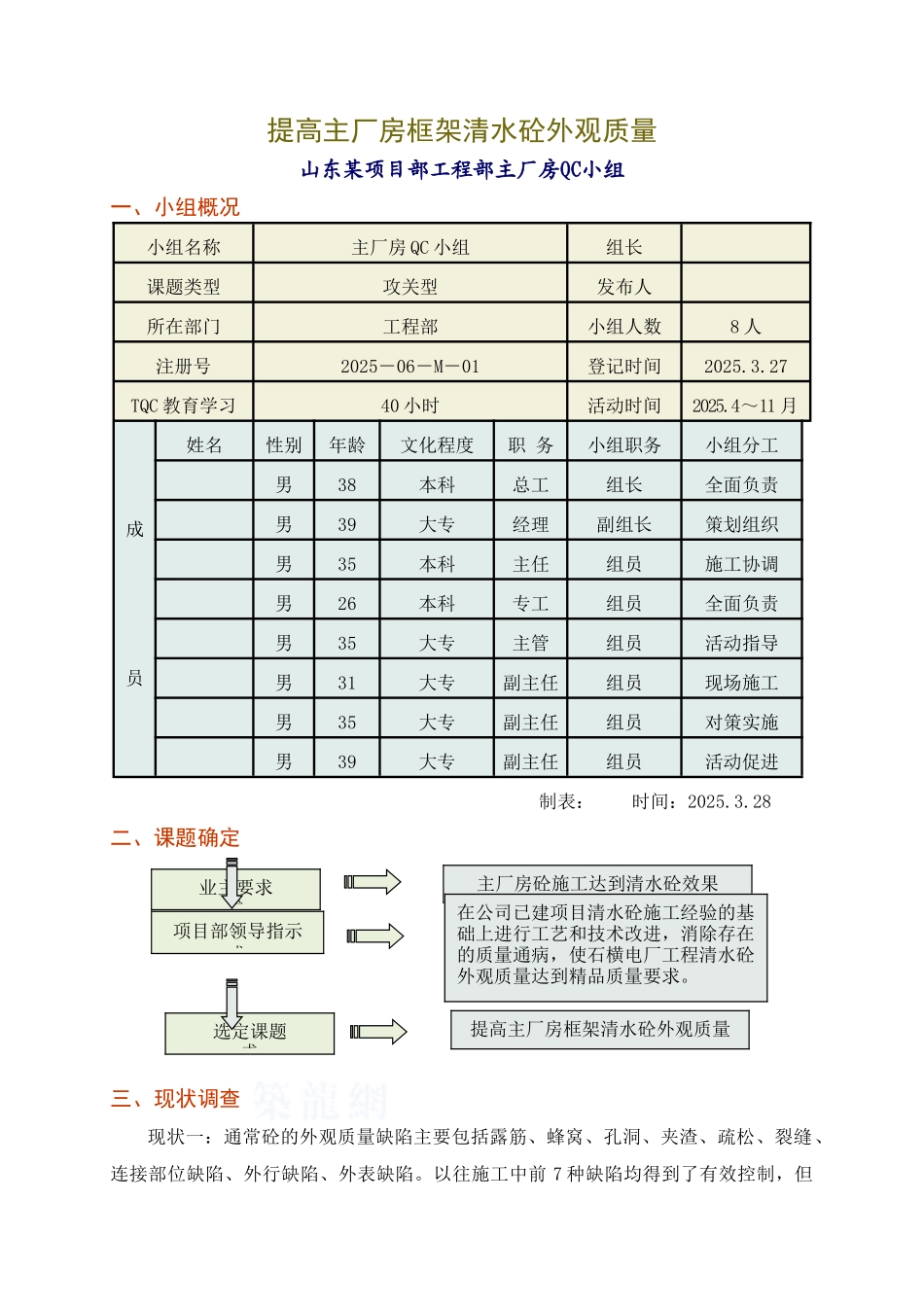

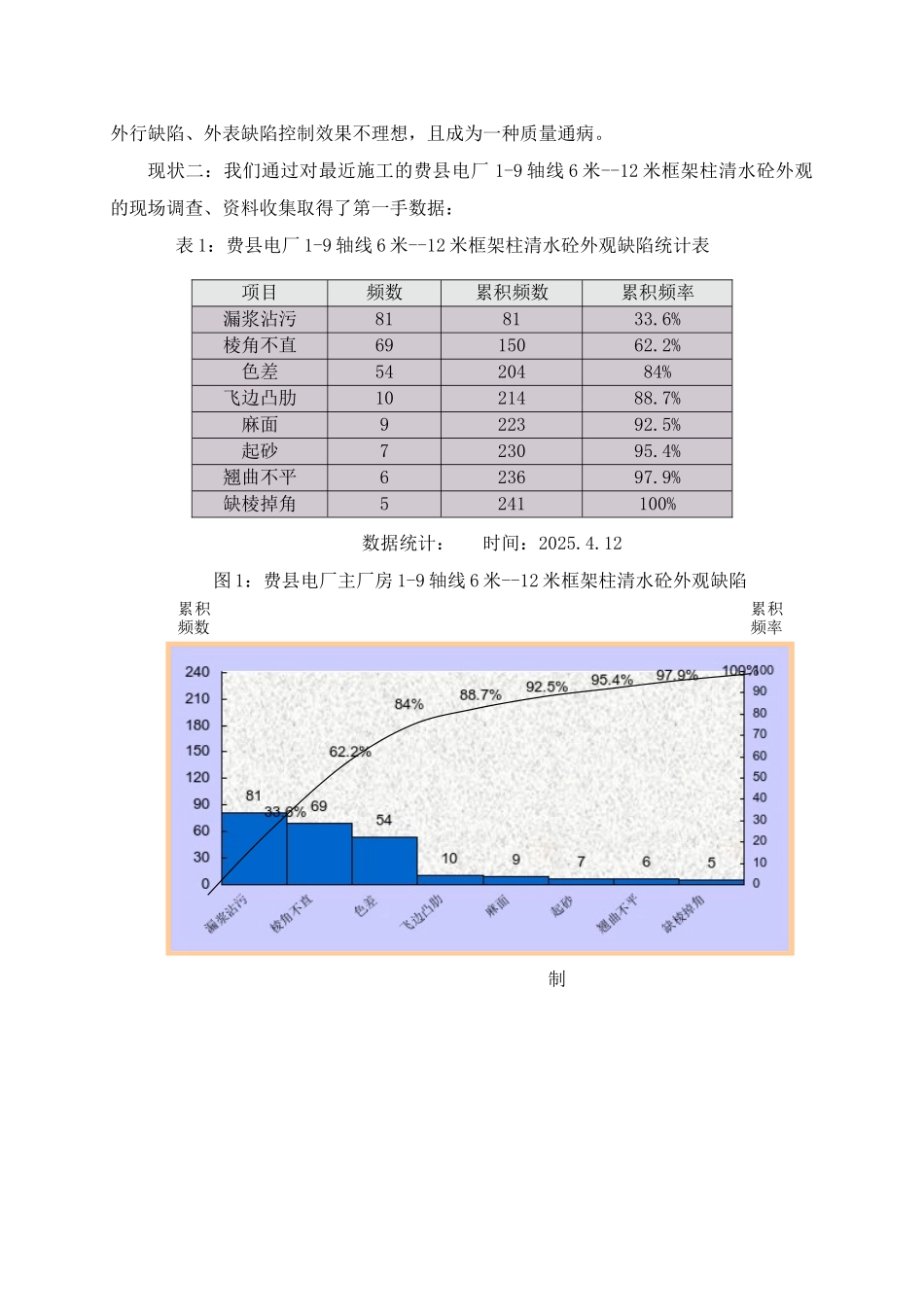

提高主厂房框架清水砼外观质量山东某项目部工程部主厂房QC小组一、小组概况小组名称主厂房 QC 小组组长课题类型攻关型发布人所在部门工程部小组人数8 人注册号2025－06－M－01登记时间2025.3.27TQC 教育学习40 小时活动时间2025.4～11 月成员姓名性别年龄文化程度职 务小组职务小组分工男38本科总工组长全面负责男39大专经理副组长策划组织男35本科主任组员施工协调男26本科专工组员全面负责男35大专主管组员活动指导男31大专副主任组员现场施工男35大专副主任组员对策实施男39大专副主任组员活动促进制表： 时间：2025.3.28二、课题确定三、现状调查现状一：通常砼的外观质量缺陷主要包括露筋、蜂窝、孔洞、夹渣、疏松、裂缝、连接部位缺陷、外行缺陷、外表缺陷。以往施工中前 7 种缺陷均得到了有效控制，但业主要求求项目部领导指示求选定课题求主厂房砼施工达到清水砼效果在公司已建项目清水砼施工经验的基础上进行工艺和技术改进，消除存在的质量通病，使石横电厂工程清水砼外观质量达到精品质量要求。提高主厂房框架清水砼外观质量外行缺陷、外表缺陷控制效果不理想，且成为一种质量通病。现状二：我们通过对最近施工的费县电厂 1-9 轴线 6 米--12 米框架柱清水砼外观的现场调查、资料收集取得了第一手数据： 表 1：费县电厂 1-9 轴线 6 米--12 米框架柱清水砼外观缺陷统计表 数据统计： 时间：2025.4.12图 1：费县电厂主厂房 1-9 轴线 6 米--12 米框架柱清水砼外观缺陷 制项目频数累积频数累积频率漏浆沾污818133.6%棱角不直6915062.2%色差5420484%飞边凸肋1021488.7%麻面922392.5%起砂723095.4%翘曲不平623697.9%缺棱掉角5241100%累积频数累积频率制图： 时间：2025.4.12调查结论：我公司目前清水砼工艺外观质量问题主要表现为漏浆污染、棱角不直、色差，占总缺陷的 84%。因此，我项目部要做出高质量的清水砼成品，必须解决漏浆污染、棱角不直、色差问题，这也是我们小组本次活动主要解决的问题。四、设定目标将主厂房框架外观质量缺陷频数 241 点，降低到 50 点以内。 目标依据：在 241 个缺陷点中，漏浆、棱角不直、色差缺陷有 204 个点，占总缺陷的 84%，假如能够解决这三个问题，缺陷点数能够降到 37 点，考虑到其他的影响因素我们将目标设定为将主厂房框架砼缺陷点控制在50 个点以内。 2414025020015010050活动前活动后五、原因分析针对“漏浆、棱角不分明，色差”三个清水砼外观质量...
