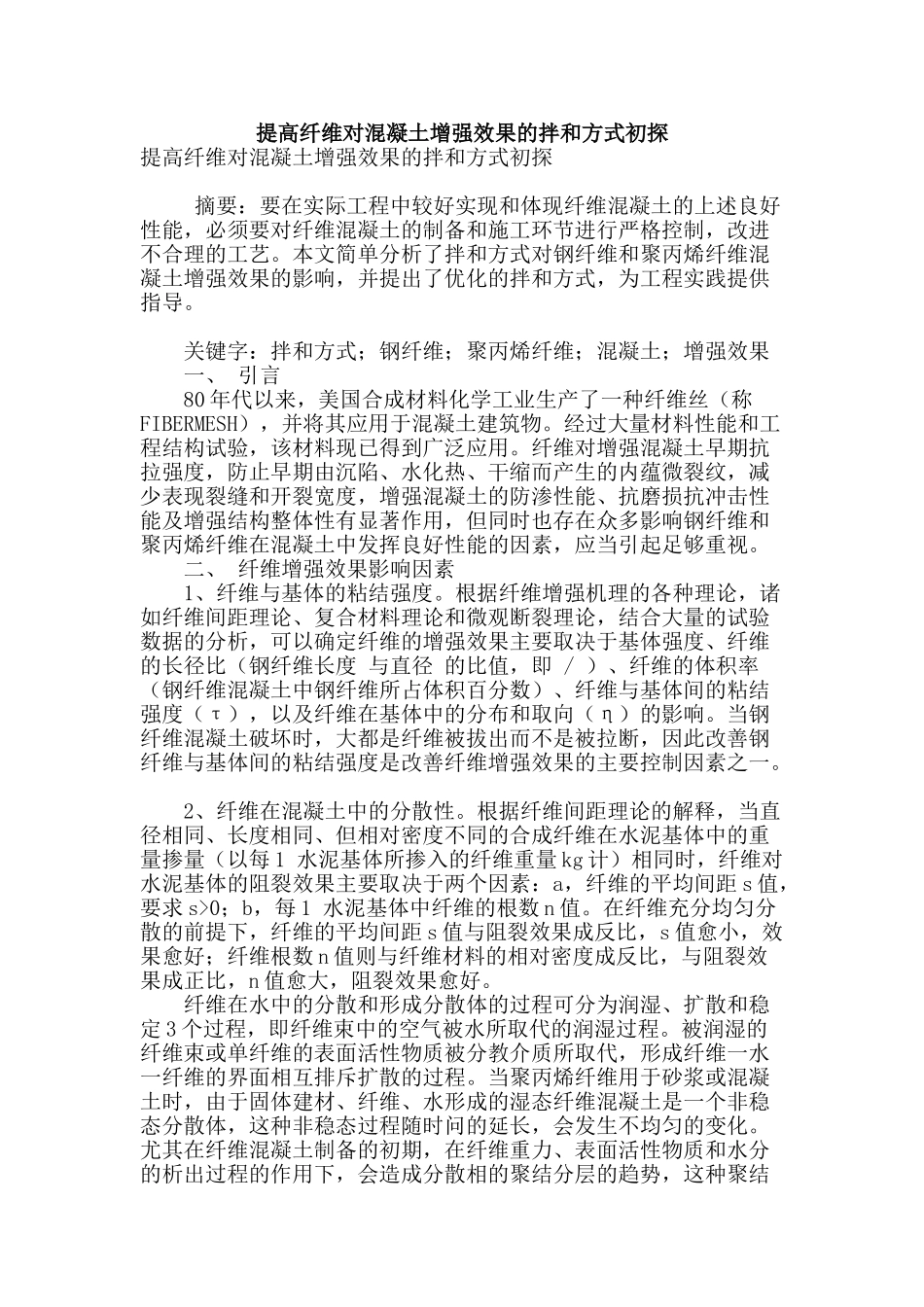

提高纤维对混凝土增强效果的拌和方式初探提高纤维对混凝土增强效果的拌和方式初探 摘要：要在实际工程中较好实现和体现纤维混凝土的上述良好性能，必须要对纤维混凝土的制备和施工环节进行严格控制，改进不合理的工艺。本文简单分析了拌和方式对钢纤维和聚丙烯纤维混凝土增强效果的影响，并提出了优化的拌和方式，为工程实践提供指导。 关键字：拌和方式；钢纤维；聚丙烯纤维；混凝土；增强效果 一、 引言 80 年代以来，美国合成材料化学工业生产了一种纤维丝（称FIBERMESH），并将其应用于混凝土建筑物。经过大量材料性能和工程结构试验，该材料现已得到广泛应用。纤维对增强混凝土早期抗拉强度，防止早期由沉陷、水化热、干缩而产生的内蕴微裂纹，减少表现裂缝和开裂宽度，增强混凝土的防渗性能、抗磨损抗冲击性能及增强结构整体性有显著作用，但同时也存在众多影响钢纤维和聚丙烯纤维在混凝土中发挥良好性能的因素，应当引起足够重视。 二、 纤维增强效果影响因素 1、纤维与基体的粘结强度。根据纤维增强机理的各种理论，诸如纤维间距理论、复合材料理论和微观断裂理论，结合大量的试验数据的分析，可以确定纤维的增强效果主要取决于基体强度、纤维的长径比（钢纤维长度 与直径 的比值，即 / ）、纤维的体积率 （钢纤维混凝土中钢纤维所占体积百分数）、纤维与基体间的粘结强度（τ），以及纤维在基体中的分布和取向（η）的影响。当钢纤维混凝土破坏时，大都是纤维被拔出而不是被拉断，因此改善钢纤维与基体间的粘结强度是改善纤维增强效果的主要控制因素之一。 2、纤维在混凝土中的分散性。根据纤维间距理论的解释，当直径相同、长度相同、但相对密度不同的合成纤维在水泥基体中的重量掺量（以每 1 水泥基体所掺入的纤维重量 kg 计）相同时，纤维对水泥基体的阻裂效果主要取决于两个因素：a，纤维的平均间距 s 值，要求 s>0；b，每 1 水泥基体中纤维的根数 n 值。在纤维充分均匀分散的前提下，纤维的平均间距 s 值与阻裂效果成反比，s 值愈小，效果愈好；纤维根数 n 值则与纤维材料的相对密度成反比，与阻裂效果成正比，n 值愈大，阻裂效果愈好。 纤维在水中的分散和形成分散体的过程可分为润湿、扩散和稳定 3 个过程，即纤维束中的空气被水所取代的润湿过程。被润湿的纤维束或单纤维的表面活性物质被分教介质所取代，形成纤维一水一纤维的界面相互排斥扩散的过程。当聚丙烯纤维用于砂浆或混凝土时，由于...
