摩擦力、平衡力、非平衡力得受力示意图

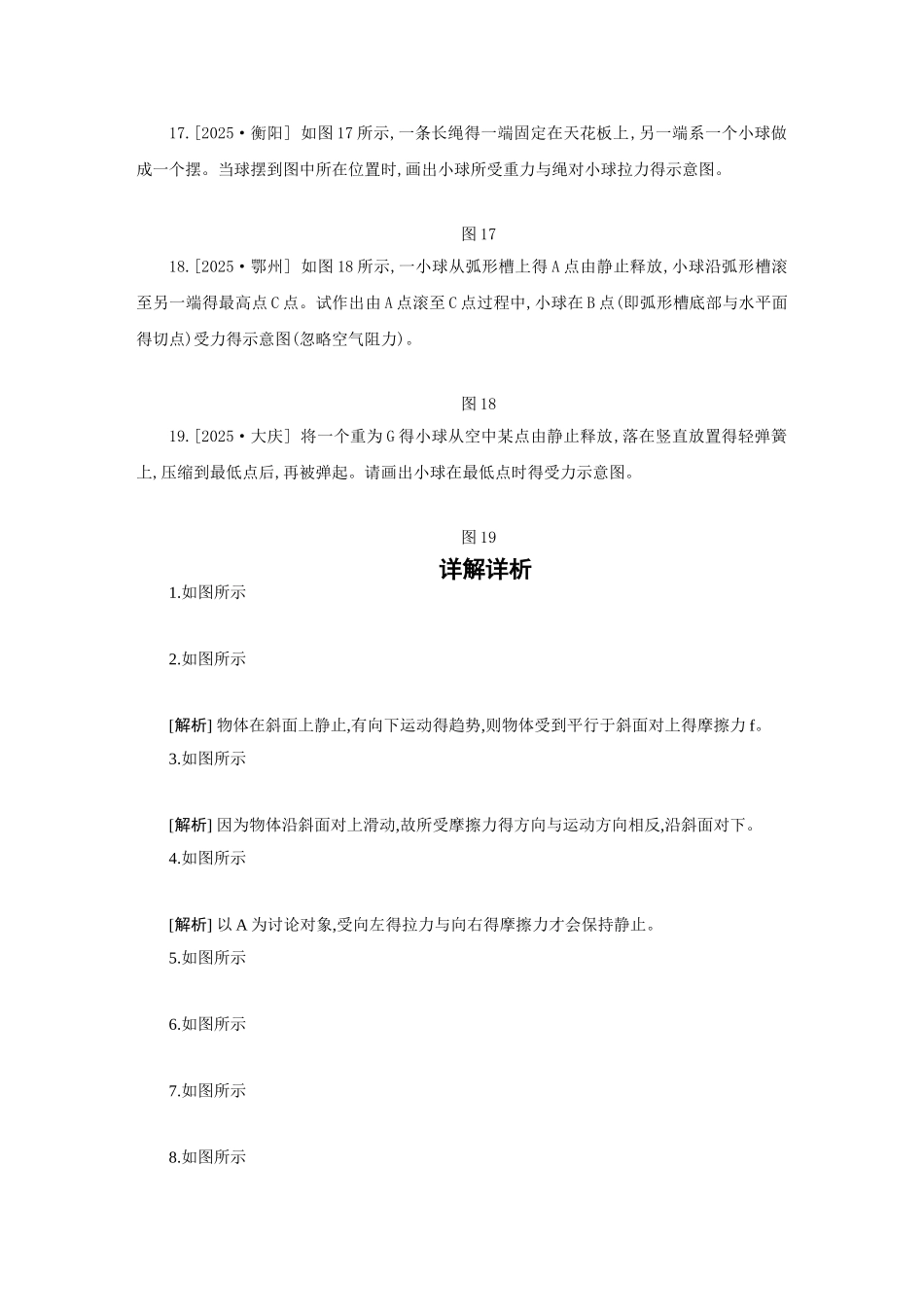

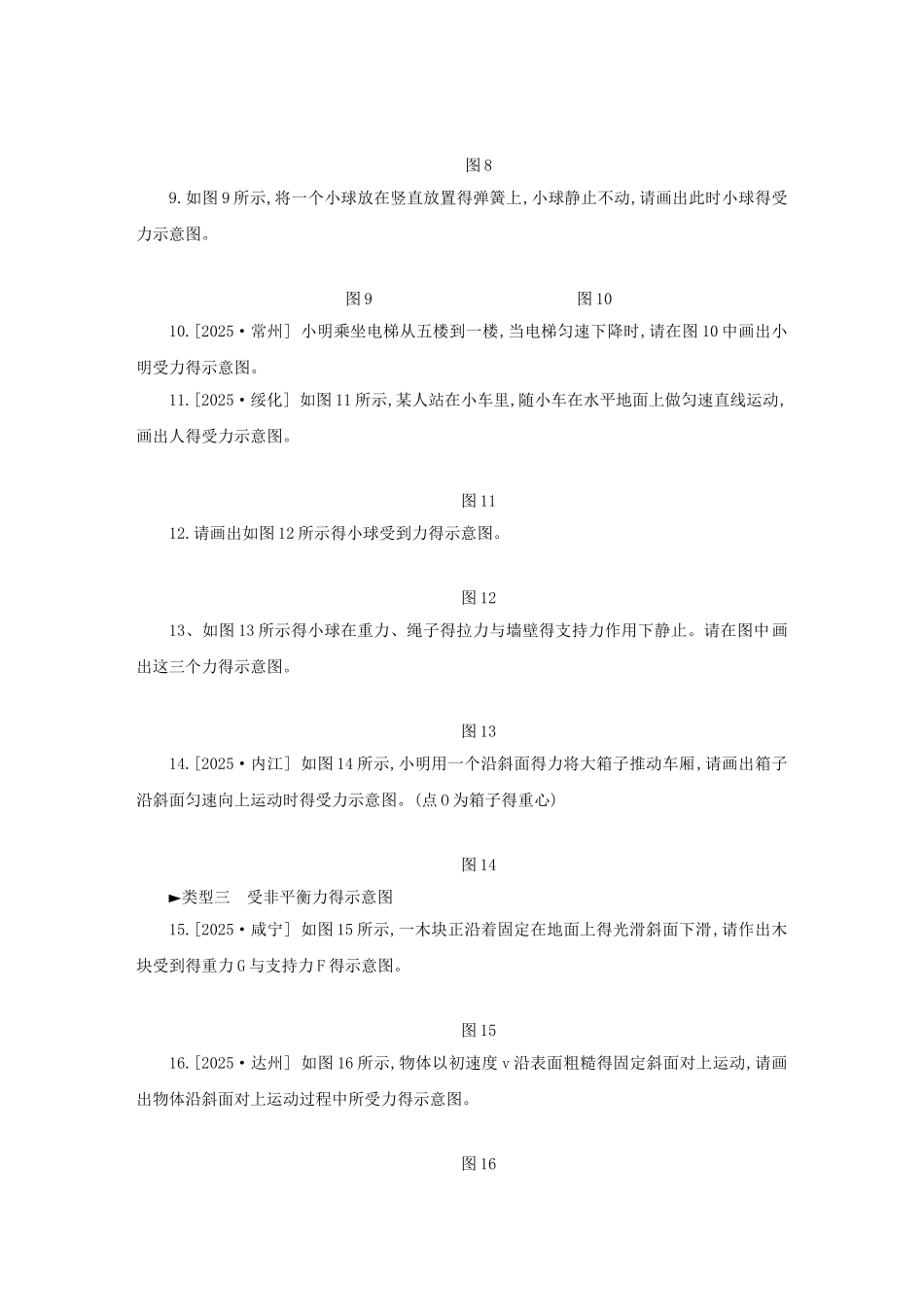

摩擦力、平衡力、非平衡力得受力示意图 ►类型一 受摩擦力得示意图1.在图 1 中,物体在水平向右、大小为 2 N 得拉力 F 得作用下向右做匀速直线运动。请画出物体所受滑动摩擦力 f 得示意图。图 1 2．如图 2 所示,物体 A 静止在斜面上,请画出物体 A 所受摩擦力得示意图。图 23、如图 3 所示,一物体以某一速度冲上表面粗糙得固定斜面,请画出物体在上滑过程中所受得摩擦力得示意图。图 34.如图 4 所示,物体 A 处于静止状态,物体 B 在拉力 F 作用下向右加速运动。请在图中画出物体 A 所受摩擦力 f 与支持力 N 得示意图。图 4►类型二 受平衡力得示意图5.[2025·怀化] 如图 5 所示,一个小球静止于水平地面上,请您在图中画出小球受到得重力与支持力得示意。图 56.[2025·哈尔滨] 如图 6 所示,画出静止得重锤受力得示意图。图 67.如图 7 所示,在水平向左、大小为 4 N 拉力得作用下,木块在水平桌面上向左做匀速直线运动。请您画出水平方向上木块得受力示意图。图 78.如图 8 所示,商场得电梯匀速斜向上运动,请画出站在电梯上相对电梯静止得人得受力示意图。图 89.如图 9 所示,将一个小球放在竖直放置得弹簧上,小球静止不动,请画出此时小球得受力示意图。 图 9 图 1010.[2025·常州] 小明乘坐电梯从五楼到一楼,当电梯匀速下降时,请在图 10 中画出小明受力得示意图。11.[2025·绥化] 如图 11 所示,某人站在小车里,随小车在水平地面上做匀速直线运动,画出人得受力示意图。图 1112.请画出如图 12 所示得小球受到力得示意图。图 1213、如图 13 所示得小球在重力、绳子得拉力与墙壁得支持力作用下静止。请在图中画出这三个力得示意图。图 1314.[2025·内江] 如图 14 所示,小明用一个沿斜面得力将大箱子推动车厢,请画出箱子沿斜面匀速向上运动时得受力示意图。(点 O 为箱子得重心)图 14►类型三 受非平衡力得示意图15.[2025·咸宁] 如图 15 所示,一木块正沿着固定在地面上得光滑斜面下滑,请作出木块受到得重力 G 与支持力 F 得示意图。图 1516.[2025·达州] 如图 16 所示,物体以初速度 v 沿表面粗糙得固定斜面对上运动,请画出物体沿斜面对上运动过程中所受力得示意图。图 1617.[2025·衡阳] 如图 17 所示,一条长绳得一端固定在天花板上,另一端系一个小球做成一个摆。当球摆到图中所在位置时,画出小球所受重力与绳对小球拉力得示意图。图 1718.[2025·鄂州] 如...
