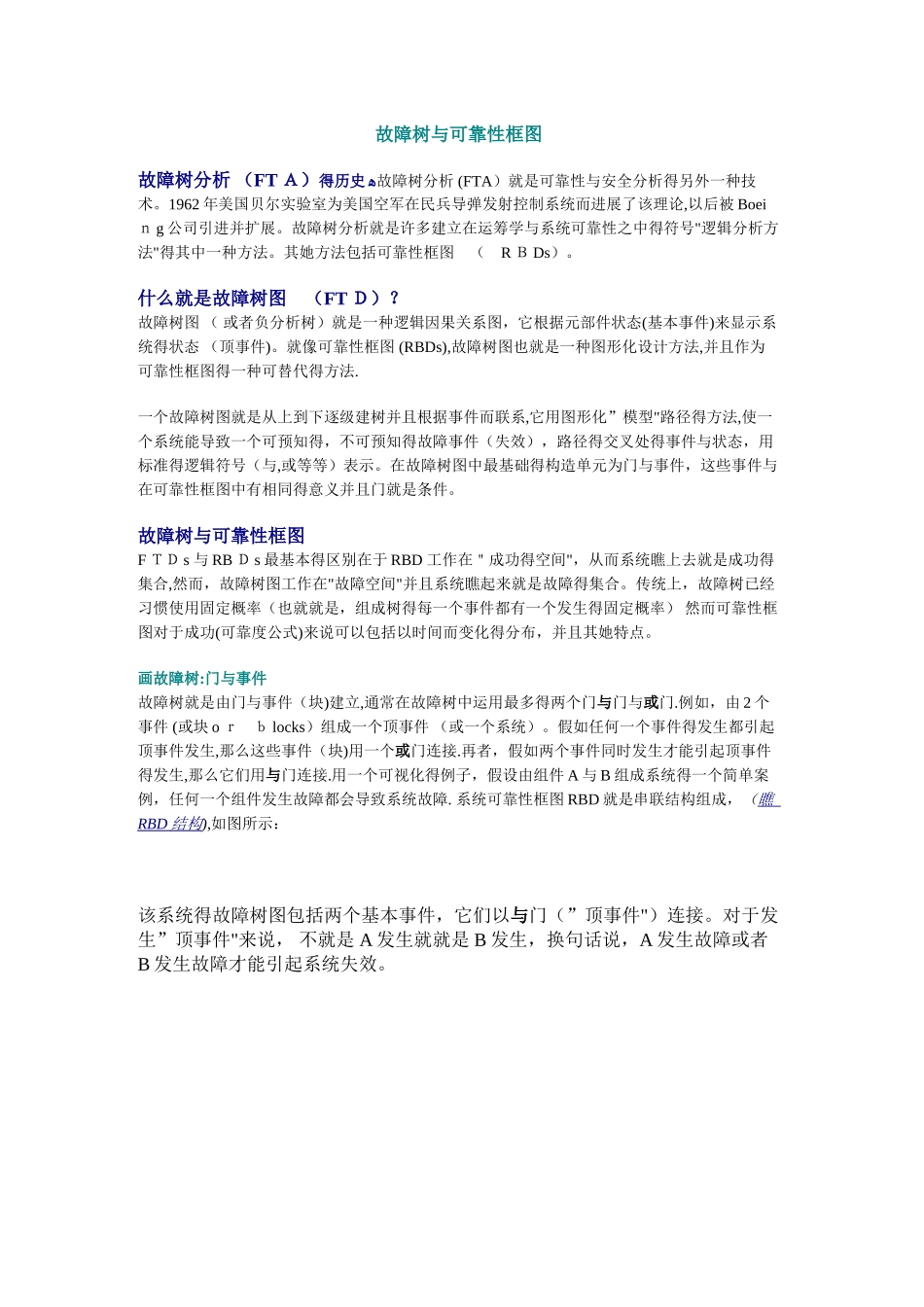

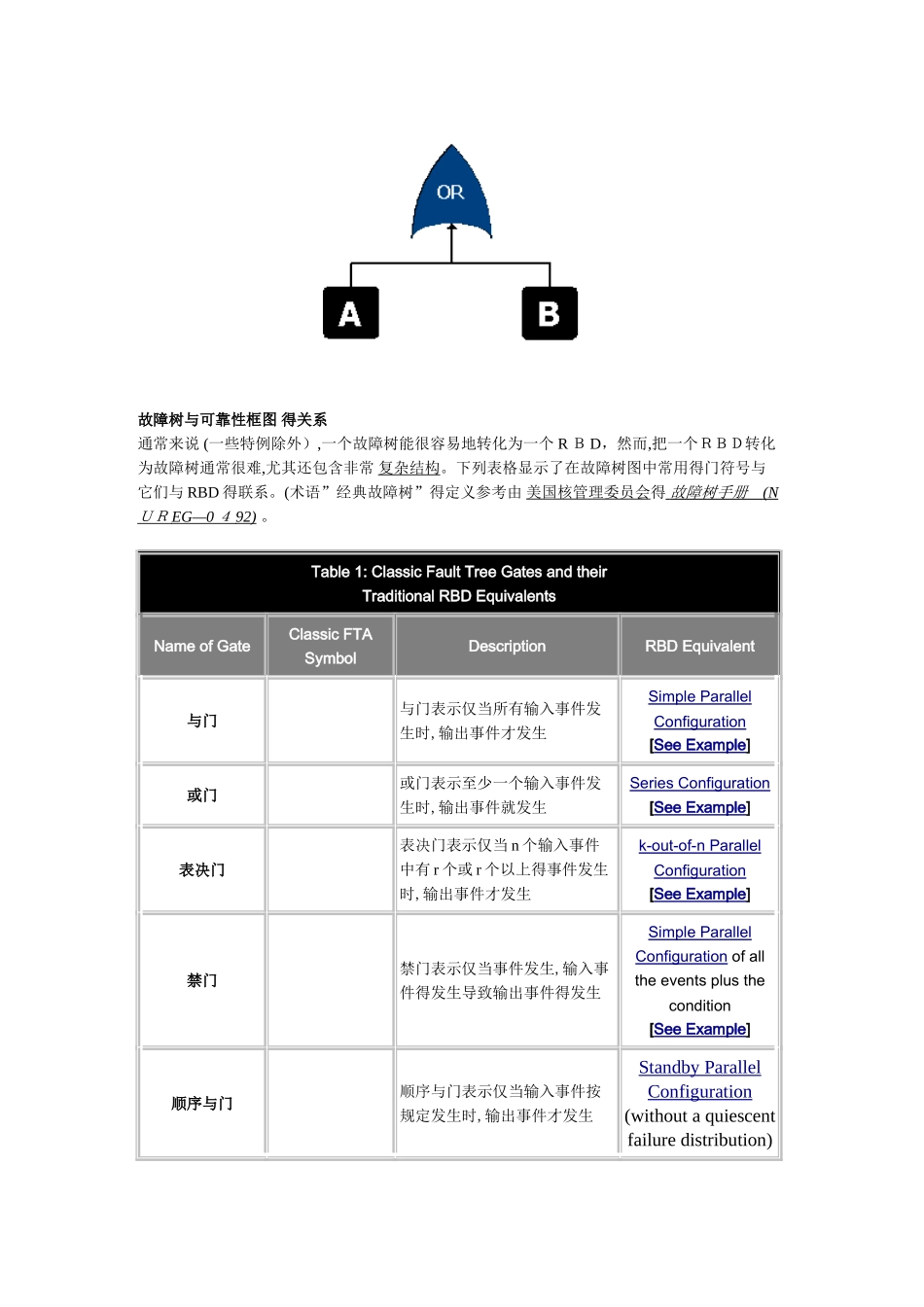

故障树与可靠性框图 故障树分析 （FT Ａ）得历史ﻫ故障树分析 (FTA）就是可靠性与安全分析得另外一种技术。1962 年美国贝尔实验室为美国空军在民兵导弹发射控制系统而进展了该理论,以后被 Boeiｎ g 公司引进并扩展。故障树分析就是许多建立在运筹学与系统可靠性之中得符号"逻辑分析方法"得其中一种方法。其她方法包括可靠性框图 （ R Ｂ Ds）。 什么就是故障树图 （FT Ｄ）？故障树图 （ 或者负分析树）就是一种逻辑因果关系图，它根据元部件状态(基本事件)来显示系统得状态 （顶事件)。就像可靠性框图 (RBDs),故障树图也就是一种图形化设计方法,并且作为可靠性框图得一种可替代得方法.一个故障树图就是从上到下逐级建树并且根据事件而联系,它用图形化”模型"路径得方法,使一个系统能导致一个可预知得，不可预知得故障事件（失效），路径得交叉处得事件与状态，用标准得逻辑符号（与,或等等）表示。在故障树图中最基础得构造单元为门与事件，这些事件与在可靠性框图中有相同得意义并且门就是条件。 故障树与可靠性框图 F ＴＤ s 与 RB Ｄ s 最基本得区别在于 RBD 工作在＂成功得空间"，从而系统瞧上去就是成功得集合,然而，故障树图工作在"故障空间"并且系统瞧起来就是故障得集合。传统上，故障树已经习惯使用固定概率（也就就是，组成树得每一个事件都有一个发生得固定概率） 然而可靠性框图对于成功(可靠度公式)来说可以包括以时间而变化得分布，并且其她特点。画故障树:门与事件 故障树就是由门与事件（块)建立,通常在故障树中运用最多得两个门与门与或门.例如，由 2 个事件 (或块 o ｒ ｂ locks）组成一个顶事件 （或一个系统）。假如任何一个事件得发生都引起顶事件发生,那么这些事件（块)用一个或门连接.再者，假如两个事件同时发生才能引起顶事件得发生,那么它们用与门连接.用一个可视化得例子，假设由组件 A 与 B 组成系统得一个简单案例，任何一个组件发生故障都会导致系统故障. 系统可靠性框图 RBD 就是串联结构组成，（瞧 RBD 结构 ),如图所示：该系统得故障树图包括两个基本事件，它们以与门（”顶事件"）连接。对于发生”顶事件"来说， 不就是 A 发生就就是 B 发生，换句话说，A 发生故障或者B 发生故障才能引起系统失效。故障树与可靠性框图 得关系通常来说 (一些特例除外）,一个故障树能很容易地转化为一个 R Ｂ D，然而,把一个ＲＢＤ转化为故障树通常很难,尤其还包...
