文化广场电气预案

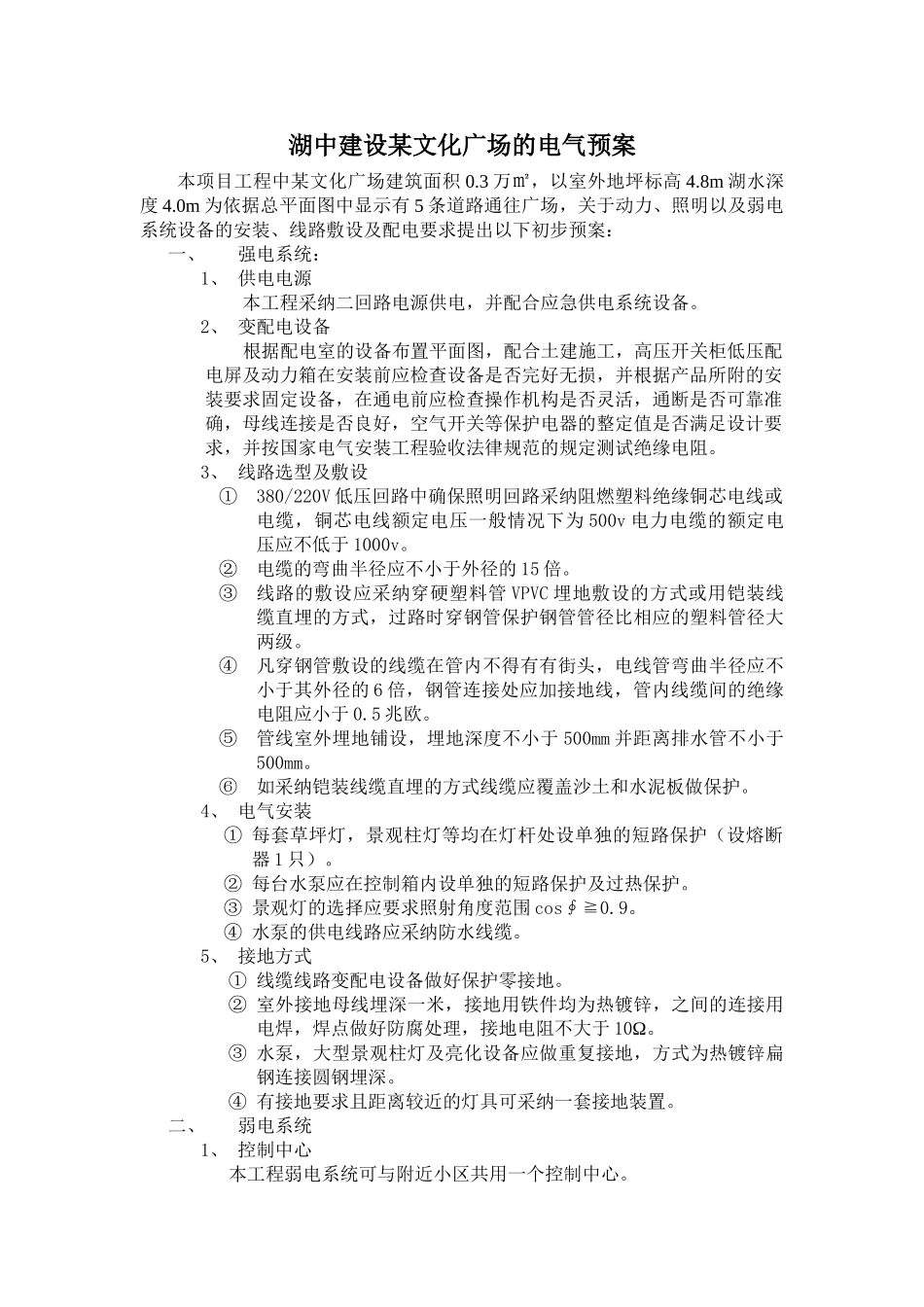

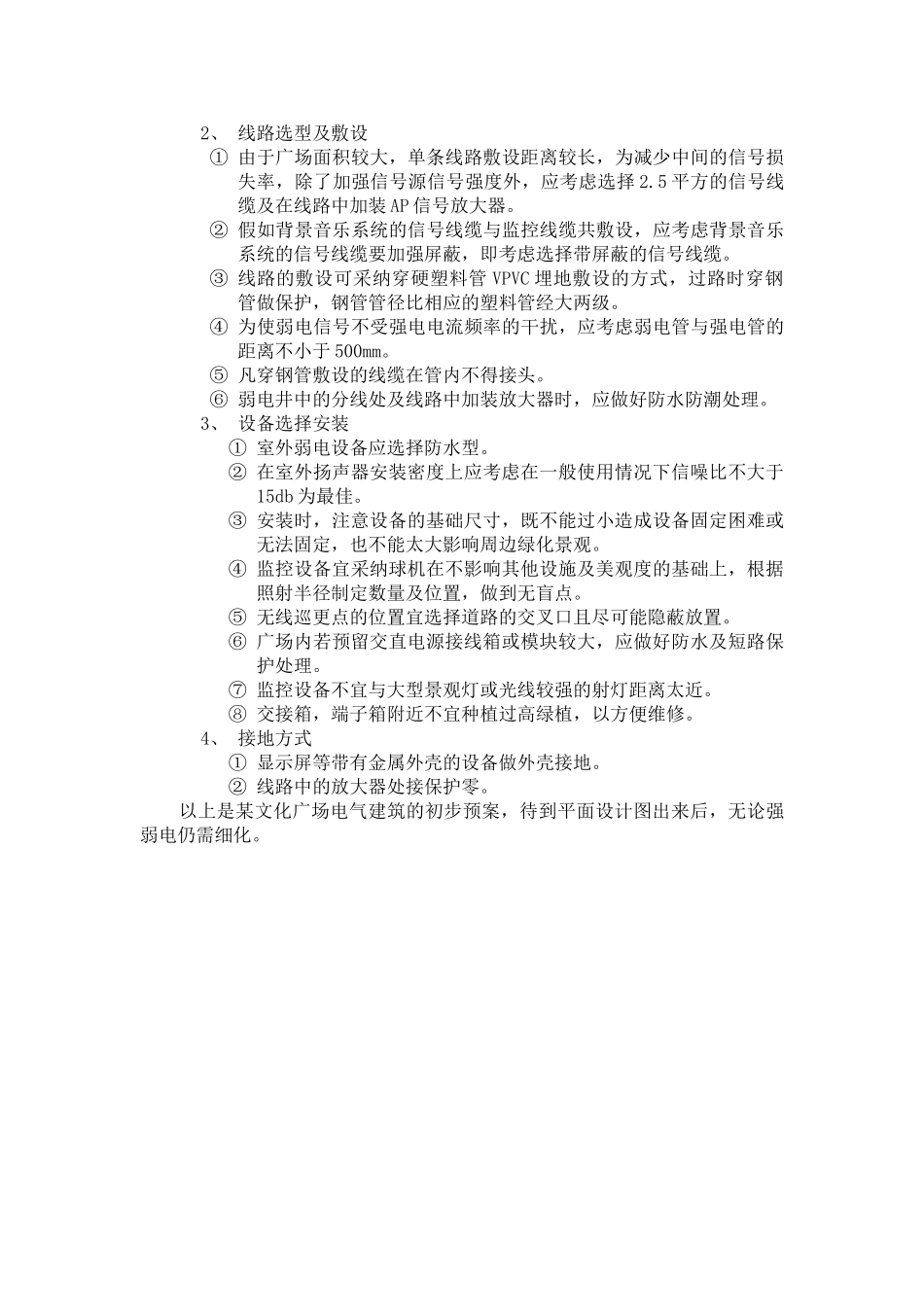

湖中建设某文化广场的电气预案本项目工程中某文化广场建筑面积 0.3 万㎡，以室外地坪标高 4.8m 湖水深度 4.0m 为依据总平面图中显示有 5 条道路通往广场，关于动力、照明以及弱电系统设备的安装、线路敷设及配电要求提出以下初步预案：一、强电系统：1、 供电电源 本工程采纳二回路电源供电，并配合应急供电系统设备。2、 变配电设备 根据配电室的设备布置平面图，配合土建施工，高压开关柜低压配电屏及动力箱在安装前应检查设备是否完好无损，并根据产品所附的安装要求固定设备，在通电前应检查操作机构是否灵活，通断是否可靠准确，母线连接是否良好，空气开关等保护电器的整定值是否满足设计要求，并按国家电气安装工程验收法律规范的规定测试绝缘电阻。3、 线路选型及敷设①380/220V 低压回路中确保照明回路采纳阻燃塑料绝缘铜芯电线或电缆，铜芯电线额定电压一般情况下为 500v 电力电缆的额定电压应不低于 1000v。②电缆的弯曲半径应不小于外径的 15 倍。③线路的敷设应采纳穿硬塑料管 VPVC 埋地敷设的方式或用铠装线缆直埋的方式，过路时穿钢管保护钢管管径比相应的塑料管径大两级。④凡穿钢管敷设的线缆在管内不得有有街头，电线管弯曲半径应不小于其外径的 6 倍，钢管连接处应加接地线，管内线缆间的绝缘电阻应小于 0.5 兆欧。⑤管线室外埋地铺设，埋地深度不小于 500mm 并距离排水管不小于500mm。⑥如采纳铠装线缆直埋的方式线缆应覆盖沙土和水泥板做保护。4、 电气安装① 每套草坪灯，景观柱灯等均在灯杆处设单独的短路保护（设熔断器 1 只）。② 每台水泵应在控制箱内设单独的短路保护及过热保护。③ 景观灯的选择应要求照射角度范围 cos∮≧0.9。④ 水泵的供电线路应采纳防水线缆。5、 接地方式① 线缆线路变配电设备做好保护零接地。② 室外接地母线埋深一米，接地用铁件均为热镀锌，之间的连接用电焊，焊点做好防腐处理，接地电阻不大于 10Ω。③ 水泵，大型景观柱灯及亮化设备应做重复接地，方式为热镀锌扁钢连接圆钢埋深。④ 有接地要求且距离较近的灯具可采纳一套接地装置。二、弱电系统1、 控制中心本工程弱电系统可与附近小区共用一个控制中心。2、 线路选型及敷设① 由于广场面积较大，单条线路敷设距离较长，为减少中间的信号损失率，除了加强信号源信号强度外，应考虑选择 2.5 平方的信号线缆及在线路中加装 AP 信号放大器。② 假如背景音乐系统的信号线缆与监控线缆共敷...
