新城万博人货电梯基础设计及施工方案

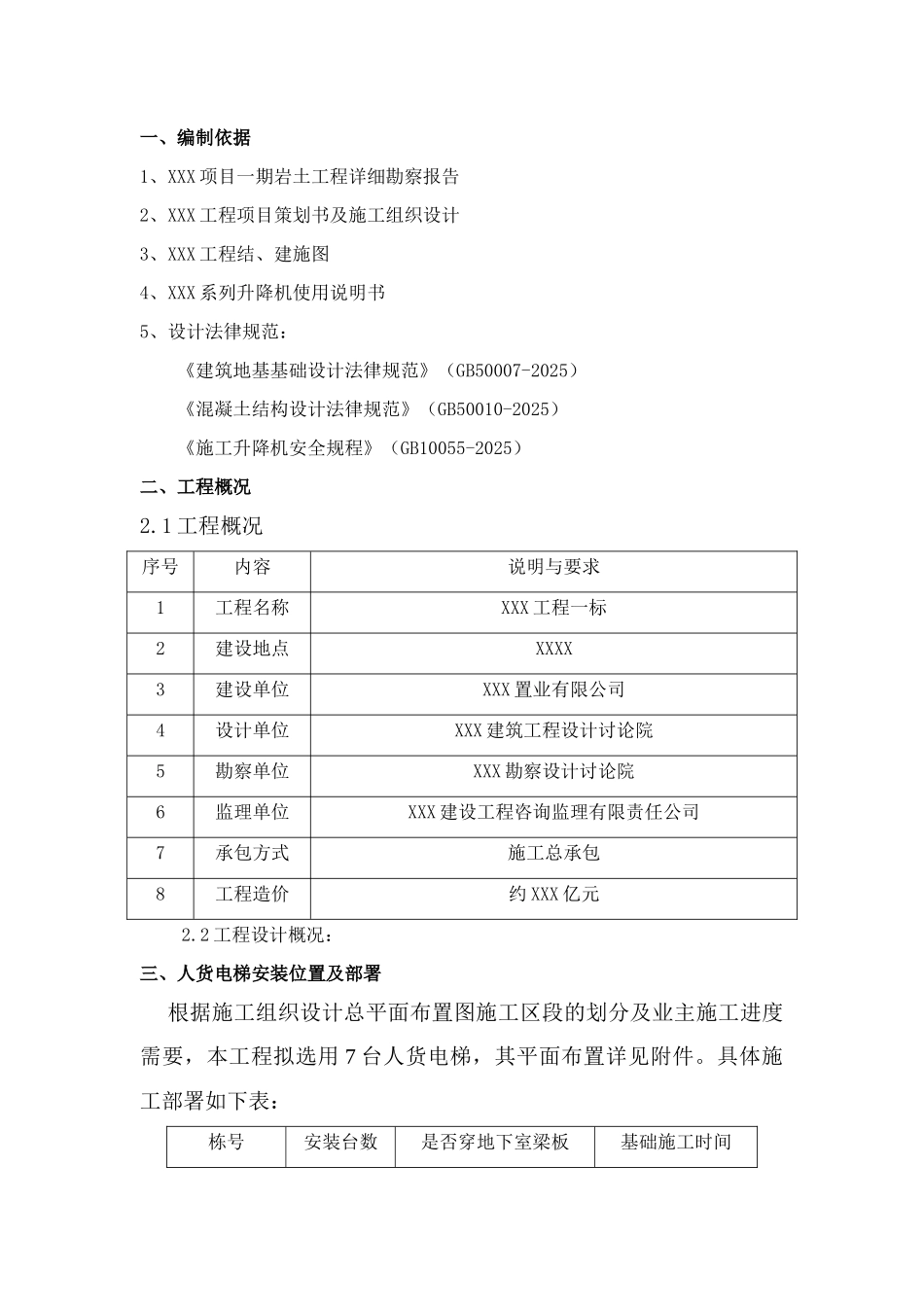

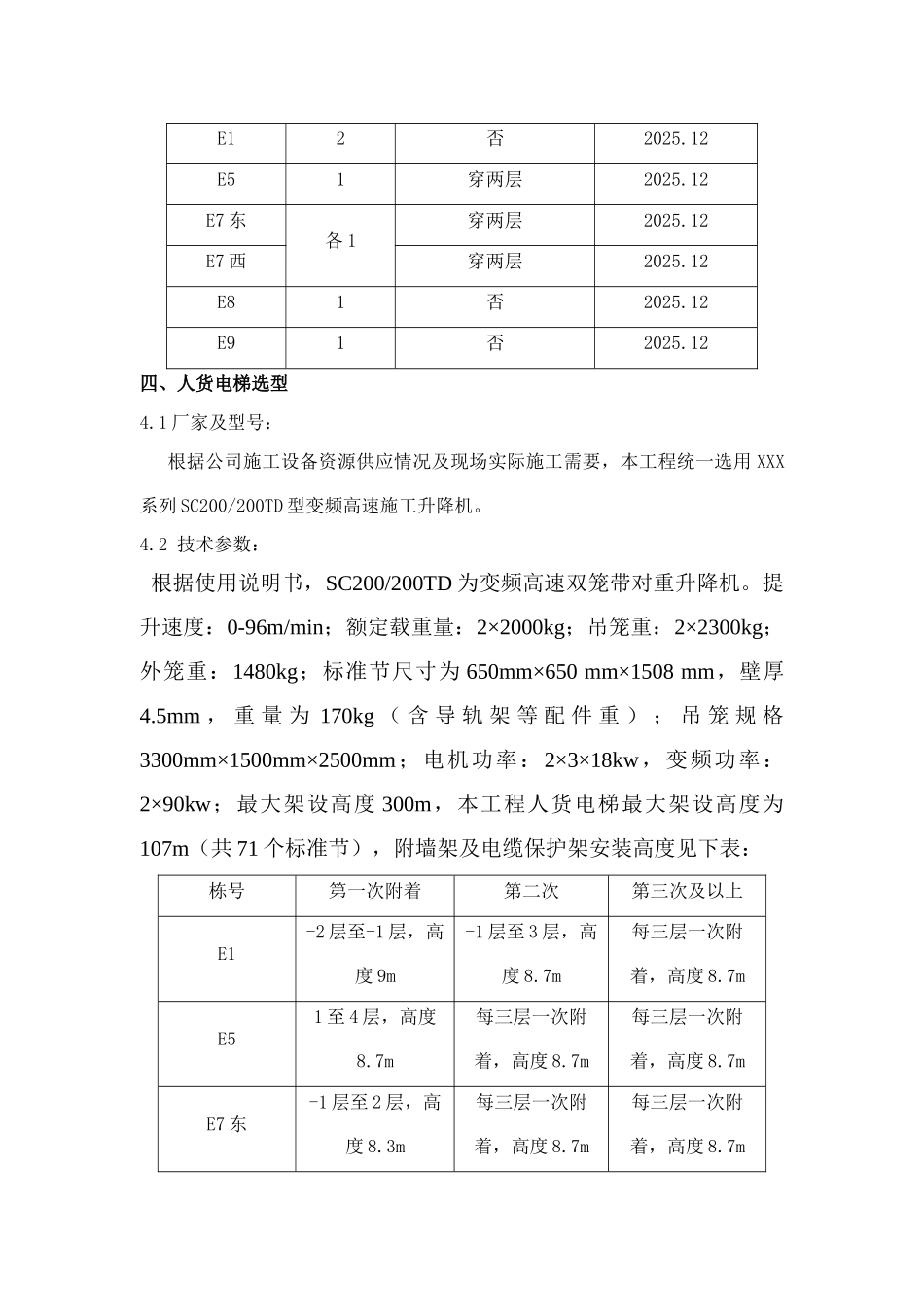

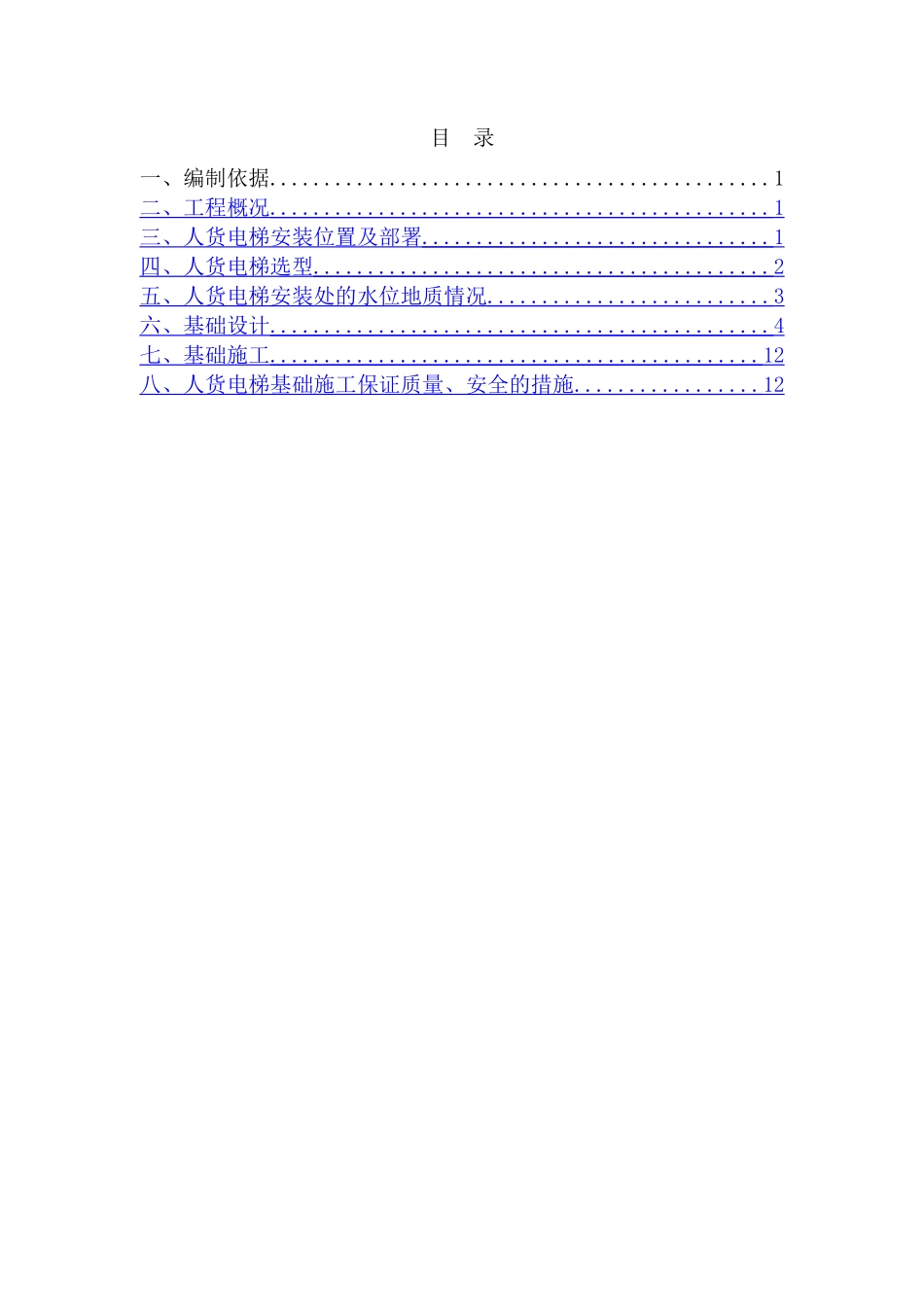

目 录一、编制依据..............................................1二、工程概况 .............................................. 1 三、人货电梯安装位置及部署 ................................ 1 四、人货电梯选型 .......................................... 2 五、人货电梯安装处的水位地质情况 .......................... 3 六、基础设计 .............................................. 4 七、基础施工 ............................................. 12 八、人货电梯基础施工保证质量、安全的措施 ................. 12 一、编制依据1、XXX 项目一期岩土工程详细勘察报告2、XXX 工程项目策划书及施工组织设计3、XXX 工程结、建施图4、XXX 系列升降机使用说明书5、设计法律规范：《建筑地基基础设计法律规范》（GB50007-2025）《混凝土结构设计法律规范》（GB50010-2025）《施工升降机安全规程》（GB10055-2025）二、工程概况2.1 工程概况序号内容说明与要求1工程名称XXX 工程一标2建设地点XXXX3建设单位XXX 置业有限公司4设计单位XXX 建筑工程设计讨论院5勘察单位XXX 勘察设计讨论院6监理单位XXX 建设工程咨询监理有限责任公司7承包方式施工总承包8工程造价约 XXX 亿元2.2 工程设计概况：三、人货电梯安装位置及部署根据施工组织设计总平面布置图施工区段的划分及业主施工进度需要，本工程拟选用 7 台人货电梯，其平面布置详见附件。具体施工部署如下表：栋号安装台数是否穿地下室梁板基础施工时间E12否2025.12E51穿两层2025.12E7 东各 1穿两层2025.12E7 西穿两层2025.12E81否2025.12E91否2025.12四、人货电梯选型4.1 厂家及型号：根据公司施工设备资源供应情况及现场实际施工需要，本工程统一选用 XXX系列 SC200/200TD 型变频高速施工升降机。4.2 技术参数： 根据使用说明书，SC200/200TD 为变频高速双笼带对重升降机。提升速度：0-96m/min；额定载重量：2×2000kg；吊笼重：2×2300kg；外笼重：1480kg；标准节尺寸为 650mm×650 mm×1508 mm，壁厚4.5mm ， 重 量 为 170kg （ 含 导 轨 架 等 配 件 重 ） ； 吊 笼 规 格3300mm×1500mm×2500mm；电机功率：2×3×18kw，变频功率：2×90kw；最大架设高度 300m，本工程人货电梯最大架设高度为107m（共 71 个标准节），附墙架及电缆保护架安装高度见下表：栋号第一次附着第二次第三次及以上E1-2 层至-1...
