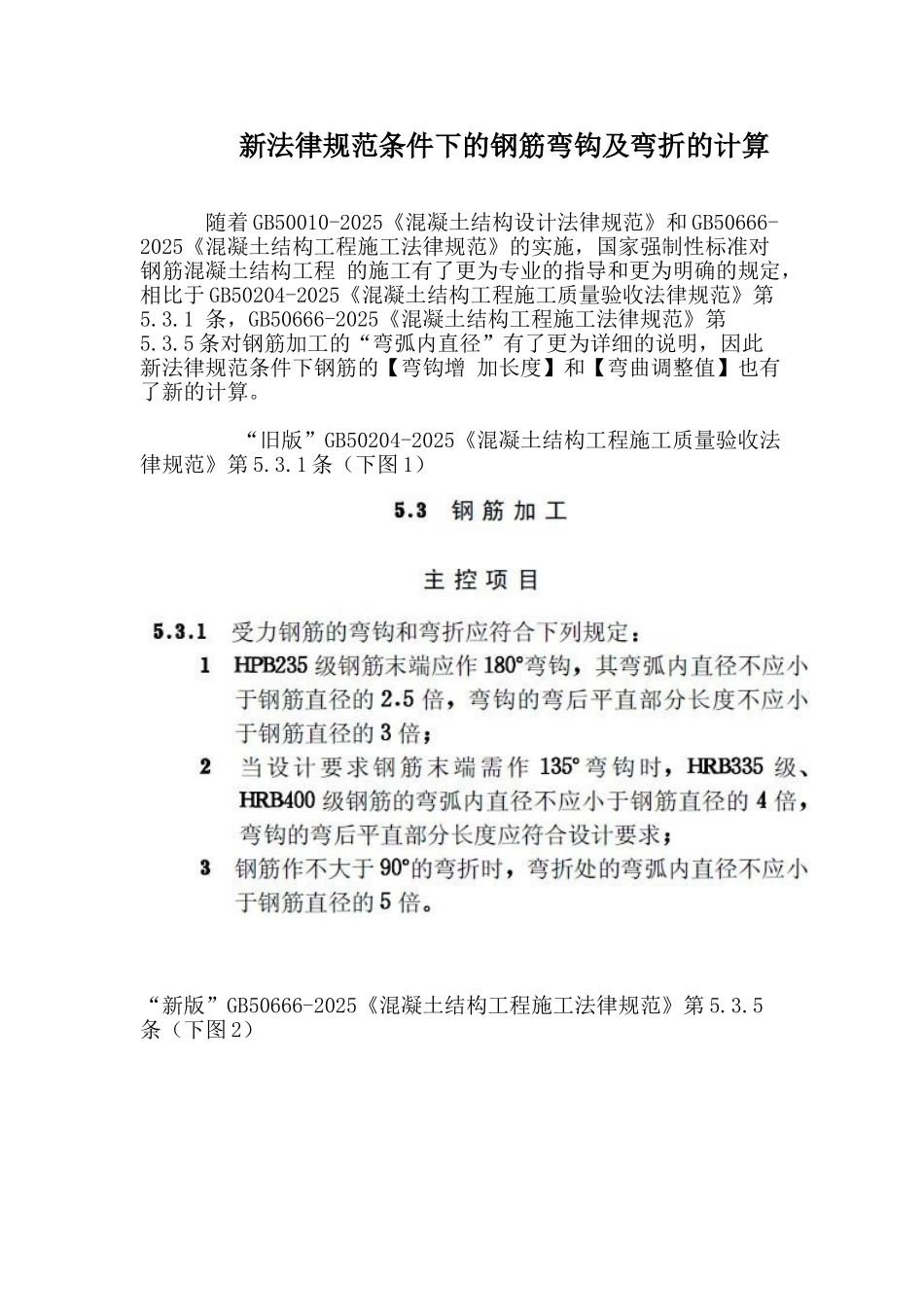

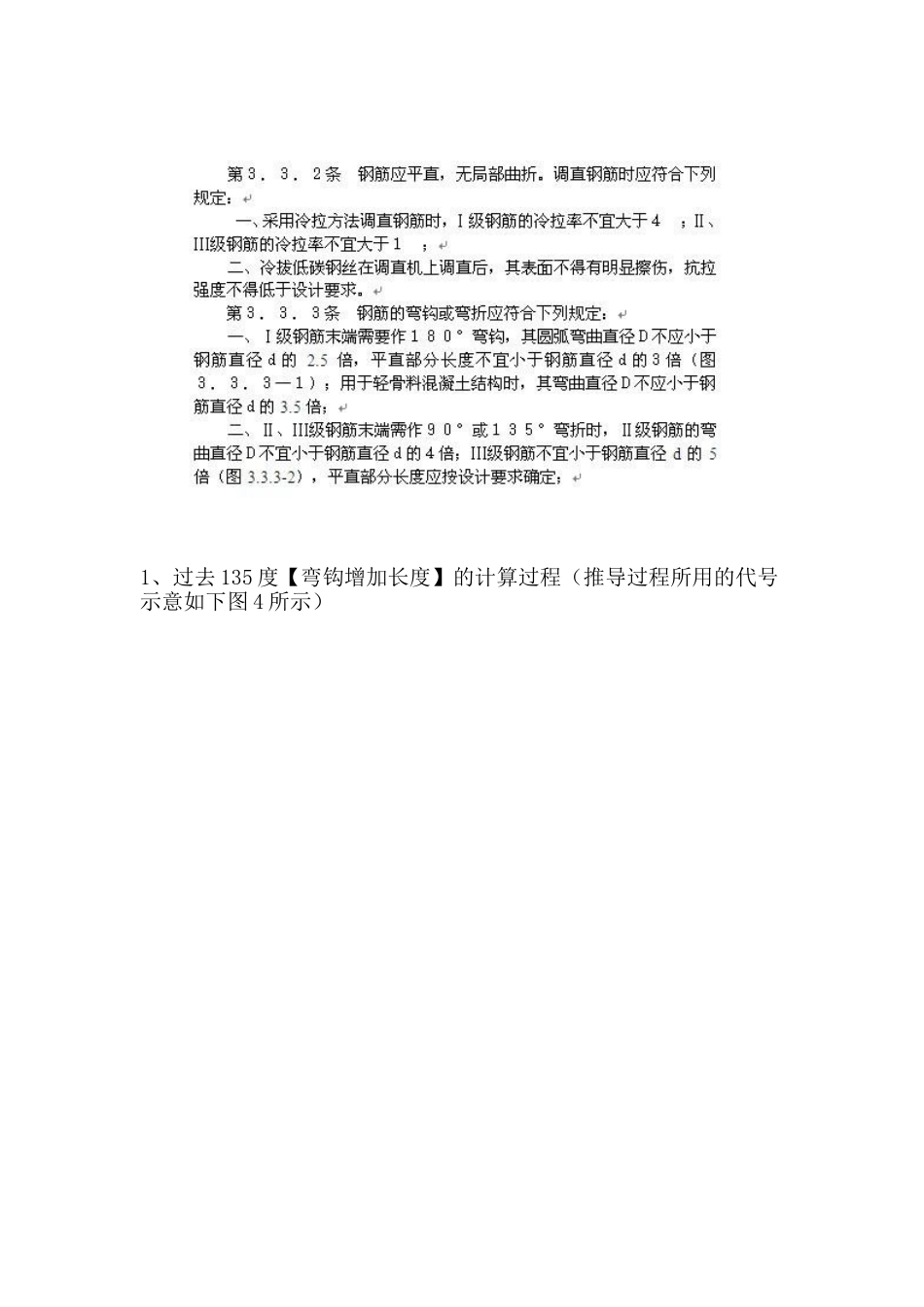

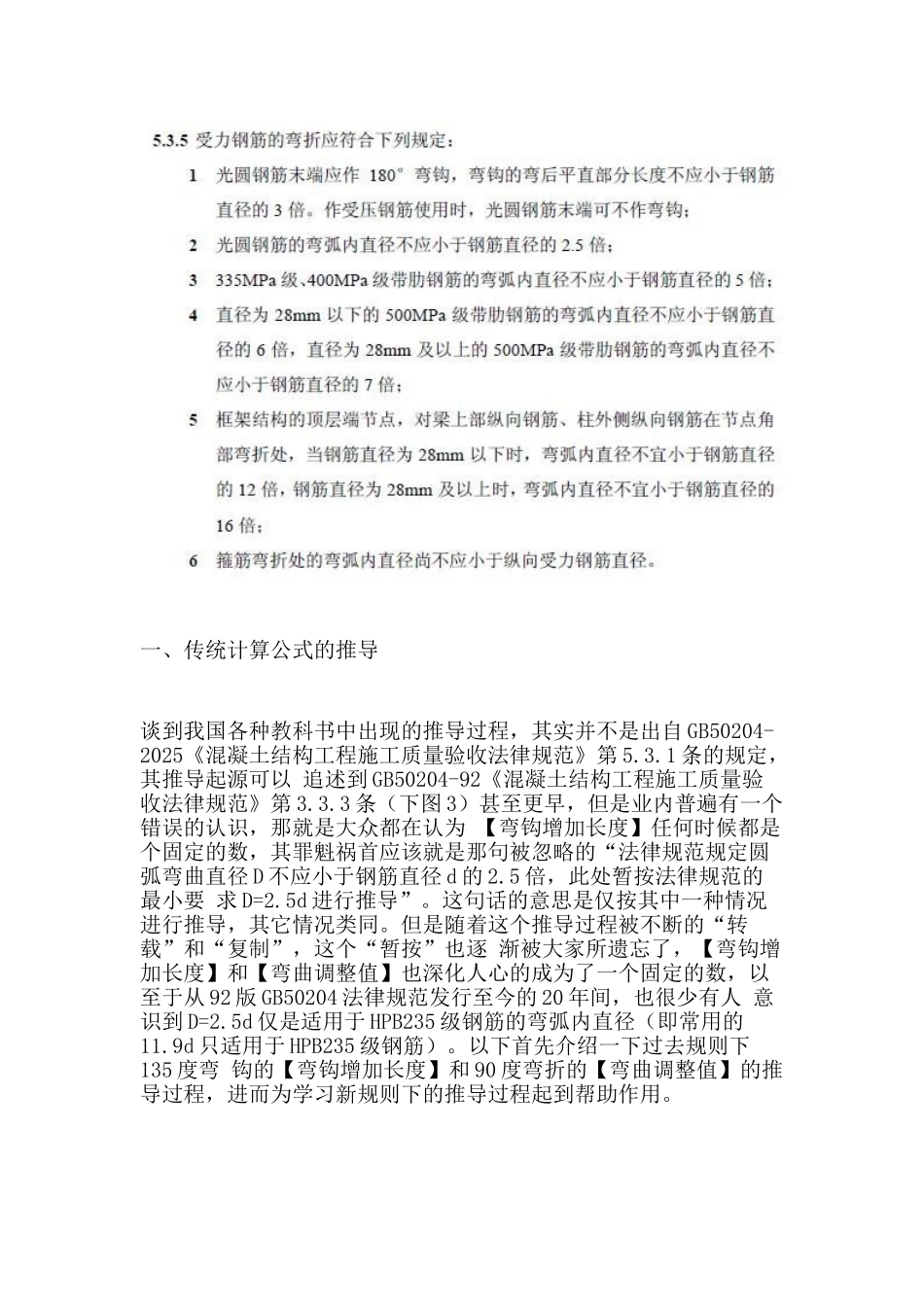

新法律规范条件下的钢筋弯钩及弯折的计算 随着 GB50010-2025《混凝土结构设计法律规范》和 GB50666-2025《混凝土结构工程施工法律规范》的实施，国家强制性标准对钢筋混凝土结构工程 的施工有了更为专业的指导和更为明确的规定，相比于 GB50204-2025《混凝土结构工程施工质量验收法律规范》第5.3.1 条，GB50666-2025《混凝土结构工程施工法律规范》第5.3.5 条对钢筋加工的“弯弧内直径”有了更为详细的说明，因此新法律规范条件下钢筋的【弯钩增 加长度】和【弯曲调整值】也有了新的计算。 “旧版”GB50204-2025《混凝土结构工程施工质量验收法律规范》第 5.3.1 条（下图 1）“新版”GB50666-2025《混凝土结构工程施工法律规范》第 5.3.5条（下图 2）一、传统计算公式的推导谈到我国各种教科书中出现的推导过程，其实并不是出自 GB50204-2025《混凝土结构工程施工质量验收法律规范》第 5.3.1 条的规定，其推导起源可以 追述到 GB50204-92《混凝土结构工程施工质量验收法律规范》第 3.3.3 条（下图 3）甚至更早，但是业内普遍有一个错误的认识，那就是大众都在认为 【弯钩增加长度】任何时候都是个固定的数，其罪魁祸首应该就是那句被忽略的“法律规范规定圆弧弯曲直径 D 不应小于钢筋直径 d 的 2.5 倍，此处暂按法律规范的最小要 求 D=2.5d 进行推导”。这句话的意思是仅按其中一种情况进行推导，其它情况类同。但是随着这个推导过程被不断的“转载”和“复制”，这个“暂按”也逐 渐被大家所遗忘了，【弯钩增加长度】和【弯曲调整值】也深化人心的成为了一个固定的数，以至于从 92 版 GB50204 法律规范发行至今的 20 年间，也很少有人 意识到 D=2.5d 仅是适用于 HPB235 级钢筋的弯弧内直径（即常用的11.9d 只适用于 HPB235 级钢筋）。以下首先介绍一下过去规则下135 度弯 钩的【弯钩增加长度】和 90 度弯折的【弯曲调整值】的推导过程，进而为学习新规则下的推导过程起到帮助作用。1、过去 135 度【弯钩增加长度】的计算过程（推导过程所用的代号示意如下图 4 所示）1）传统推导过程多是以外皮度量后计算【弯钩增加长度】，“外皮度量后”也就是（A+B）*2-8*bhc+8d，如下图 5 绿色线形状（注意是矩形），其指的是箍筋外皮。2）以其中一个弯钩为例，在上图之基础上，扣减一个箍筋直径（d）和半个弯弧直径（D/2），形成如下图 6 之结果。3）再增加一段弯弧部分的长度（箍筋中心线所在圆...
