新闻传媒大厦Y型柱施工技术

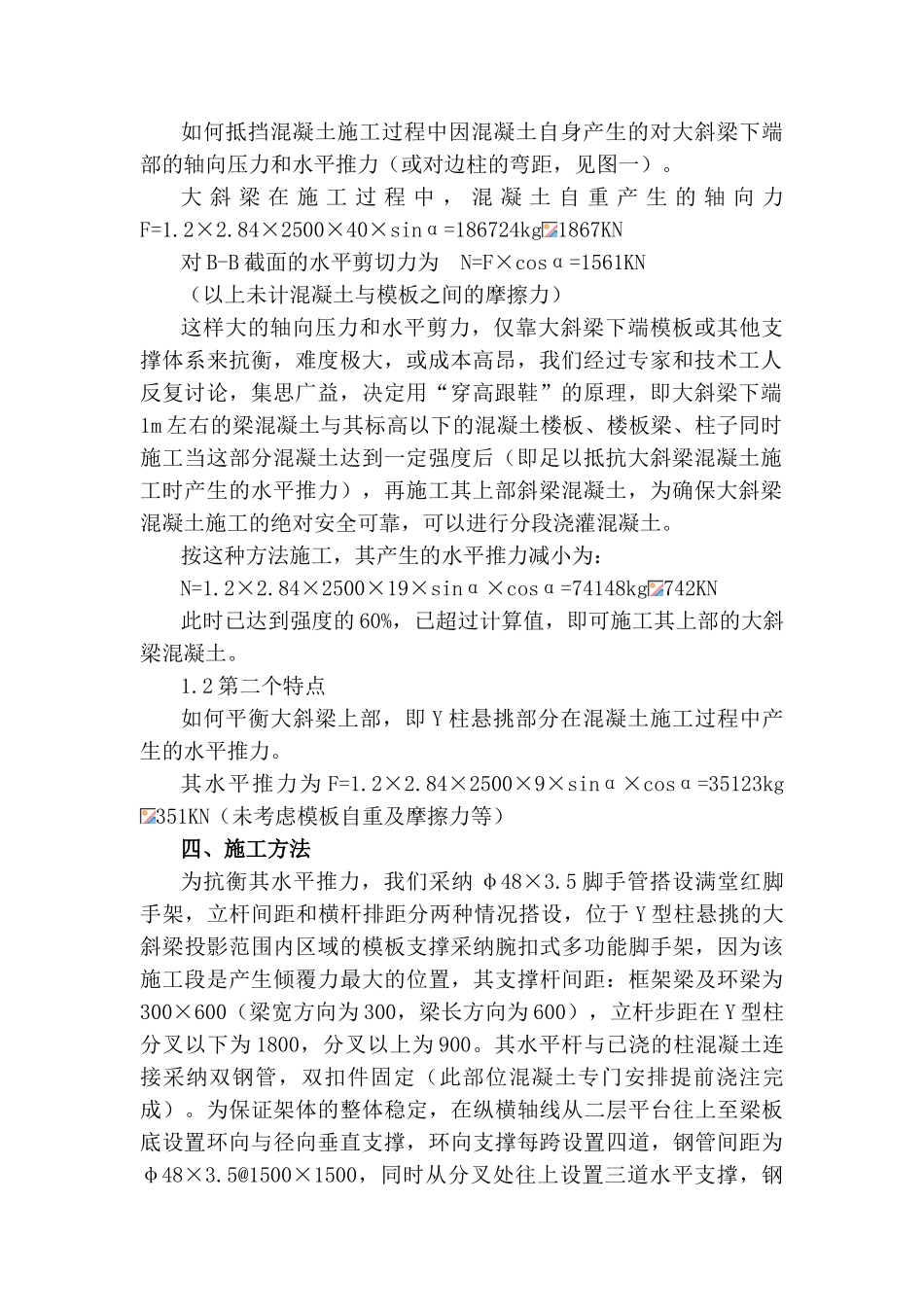

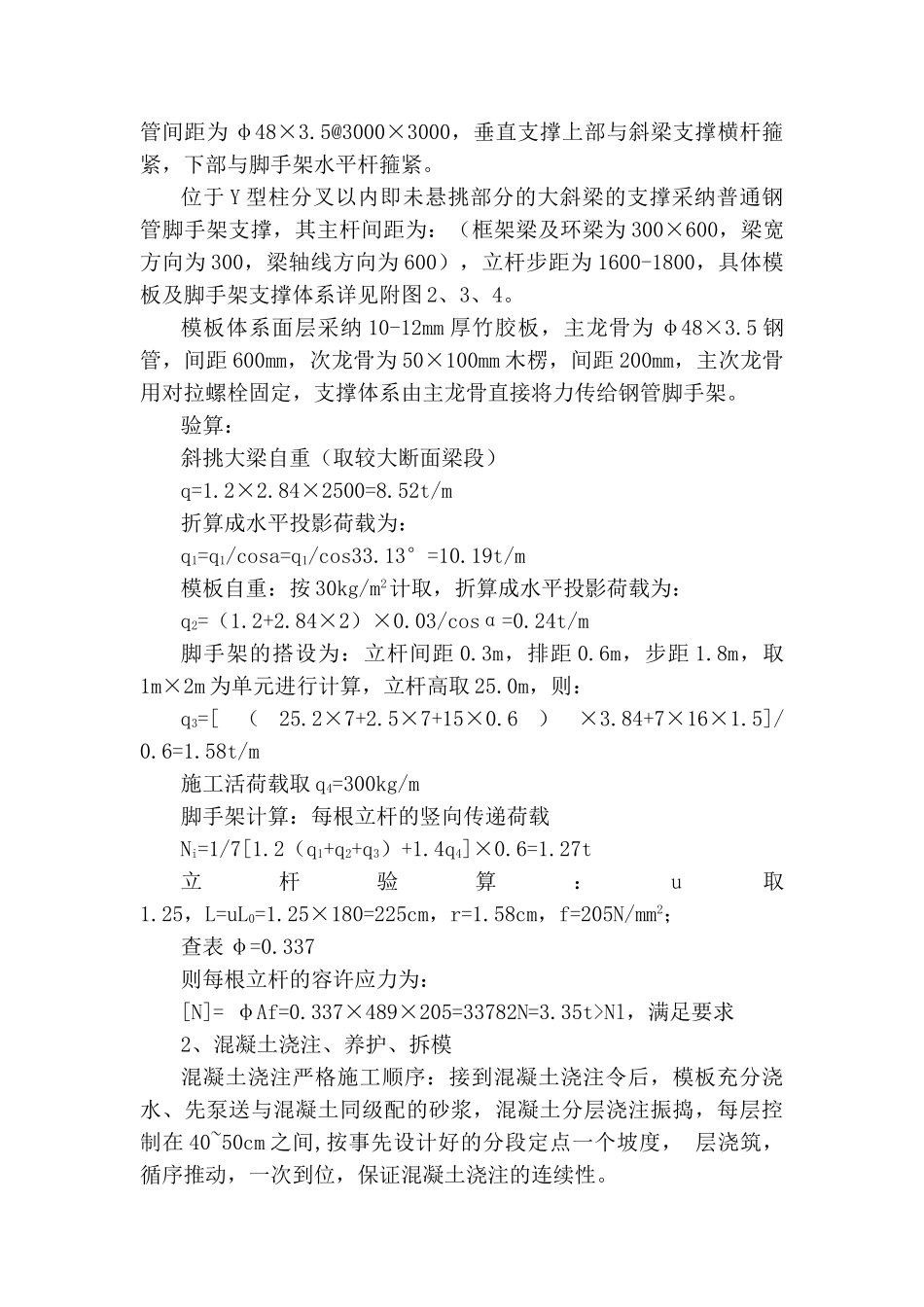

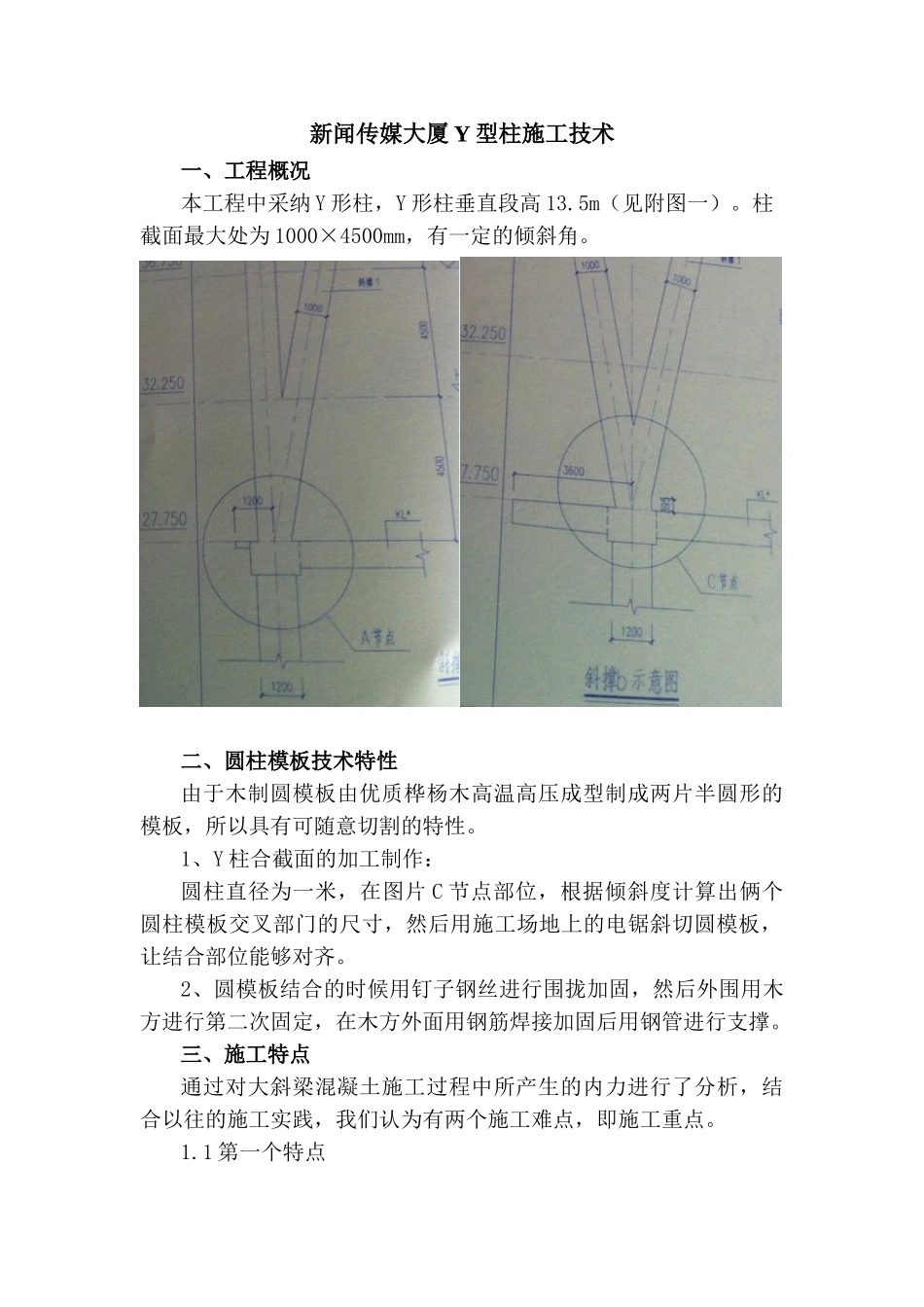

新闻传媒大厦 Y 型柱施工技术一、工程概况本工程中采纳 Y 形柱，Y 形柱垂直段高 13.5m（见附图一）。柱截面最大处为 1000×4500mm，有一定的倾斜角。二、圆柱模板技术特性由于木制圆模板由优质桦杨木高温高压成型制成两片半圆形的模板，所以具有可随意切割的特性。1、Y 柱合截面的加工制作：圆柱直径为一米，在图片 C 节点部位，根据倾斜度计算出俩个圆柱模板交叉部门的尺寸，然后用施工场地上的电锯斜切圆模板，让结合部位能够对齐。2、圆模板结合的时候用钉子钢丝进行围拢加固，然后外围用木方进行第二次固定，在木方外面用钢筋焊接加固后用钢管进行支撑。三、施工特点通过对大斜梁混凝土施工过程中所产生的内力进行了分析，结合以往的施工实践，我们认为有两个施工难点，即施工重点。1.1 第一个特点如何抵挡混凝土施工过程中因混凝土自身产生的对大斜梁下端部的轴向压力和水平推力（或对边柱的弯距，见图一）。大 斜 梁 在 施 工 过 程 中 ， 混 凝 土 自 重 产 生 的 轴 向 力 F=1.2×2.84×2500×40×sinα=186724kg 1867KN对 B-B 截面的水平剪切力为 N=F×cosα=1561KN（以上未计混凝土与模板之间的摩擦力）这样大的轴向压力和水平剪力，仅靠大斜梁下端模板或其他支撑体系来抗衡，难度极大，或成本高昂，我们经过专家和技术工人反复讨论，集思广益，决定用“穿高跟鞋”的原理，即大斜梁下端1m 左右的梁混凝土与其标高以下的混凝土楼板、楼板梁、柱子同时施工当这部分混凝土达到一定强度后（即足以抵抗大斜梁混凝土施工时产生的水平推力），再施工其上部斜梁混凝土，为确保大斜梁混凝土施工的绝对安全可靠，可以进行分段浇灌混凝土。按这种方法施工，其产生的水平推力减小为：N=1.2×2.84×2500×19×sinα×cosα=74148kg 742KN此时已达到强度的 60%，已超过计算值，即可施工其上部的大斜梁混凝土。1.2 第二个特点如何平衡大斜梁上部，即 Y 柱悬挑部分在混凝土施工过程中产生的水平推力。其水平推力为 F=1.2×2.84×2500×9×sinα×cosα=35123kg351KN（未考虑模板自重及摩擦力等）四、施工方法为抗衡其水平推力，我们采纳 φ48×3.5 脚手管搭设满堂红脚手架，立杆间距和横杆排距分两种情况搭设，位于 Y 型柱悬挑的大斜梁投影范围内区域的模板支撑采纳腕扣式多功能脚手架，因为该施工段是产生倾覆力最大的位置，其支撑杆间距：框架梁及环梁为300×600（梁宽方向为 300，梁长方向为 600）...
