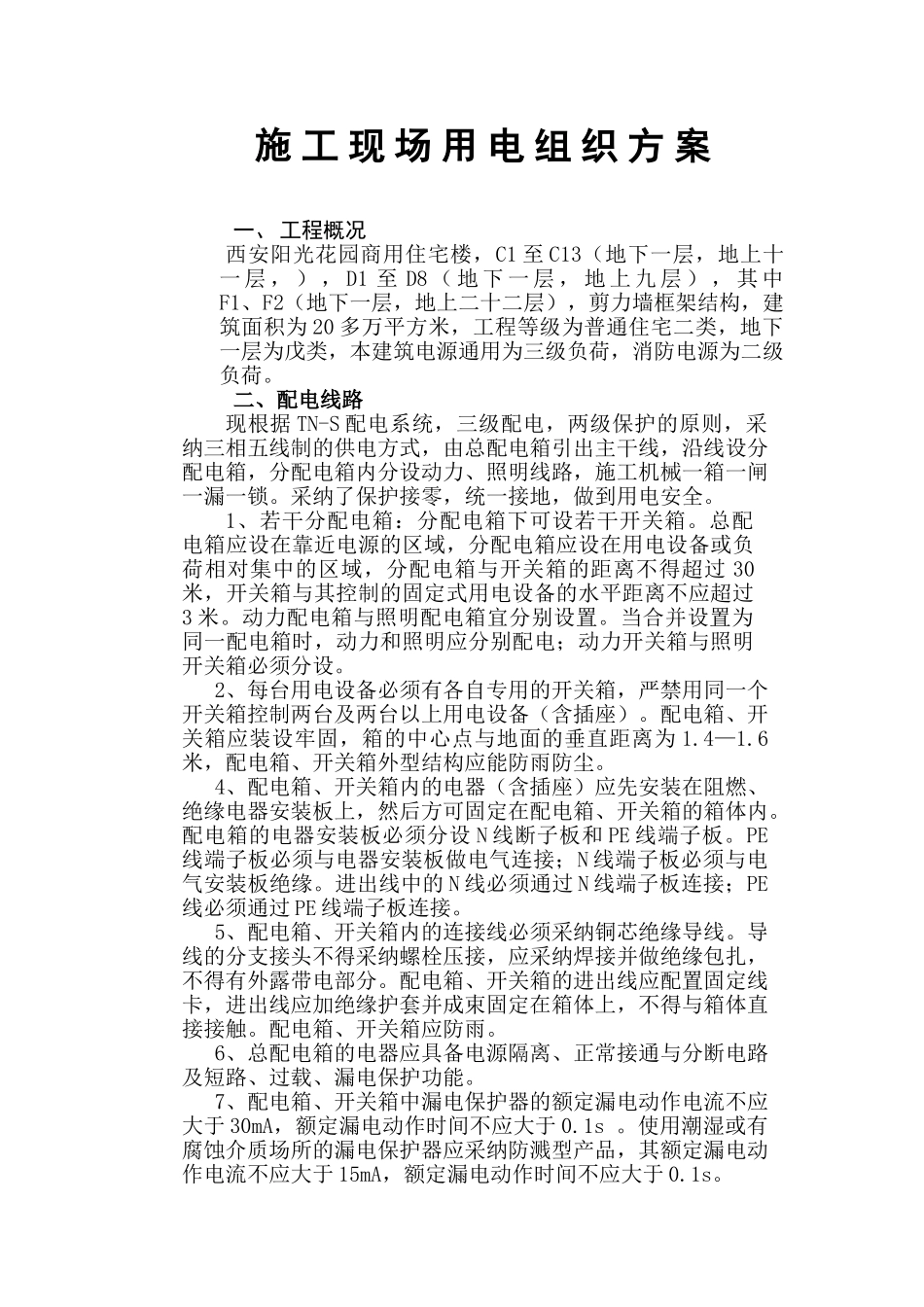

施 工 现 场 用 电 组 织 方 案 一、工程概况 西安阳光花园商用住宅楼，C1 至 C13（地下一层，地上十一 层 ， ） ， D1 至 D8 （ 地 下 一 层 ， 地 上 九 层 ） ， 其 中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为 20 多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。二、配电线路现根据 TN-S 配电系统，三级配电，两级保护的原则，采纳三相五线制的供电方式，由总配电箱引出主干线，沿线设分配电箱，分配电箱内分设动力、照明线路，施工机械一箱一闸一漏一锁。采纳了保护接零，统一接地，做到用电安全。1、若干分配电箱：分配电箱下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30米，开关箱与其控制的固定式用电设备的水平距离不应超过3 米。动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分别配电；动力开关箱与照明开关箱必须分设。 2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关箱应装设牢固，箱的中心点与地面的垂直距离为 1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设 N 线断子板和 PE 线端子板。PE线端子板必须与电器安装板做电气连接；N 线端子板必须与电气安装板绝缘。进出线中的 N 线必须通过 N 线端子板连接；PE线必须通过 PE 线端子板连接。 5、配电箱、开关箱内的连接线必须采纳铜芯绝缘导线。导线的分支接头不得采纳螺栓压接，应采纳焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于 0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采纳防溅型产品，其额定漏电动作电流不应大于 15mA，额定漏电动作时间不应大于 0.1s。 8、总配电箱中额定漏电动作电流与额...
