无负压变频供水设备技术要求

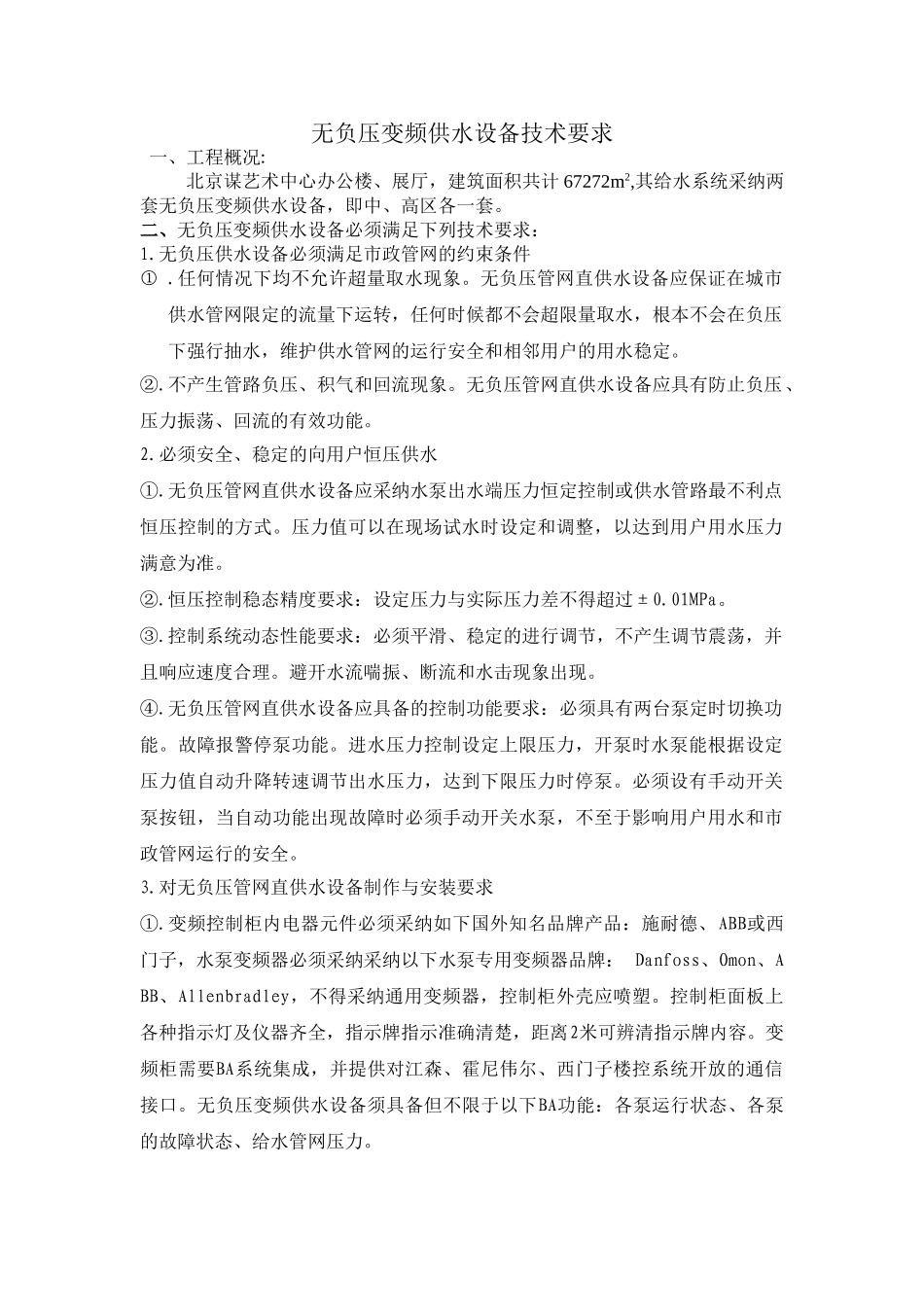

无负压变频供水设备技术要求一、工程概况: 北京谋艺术中心办公楼、展厅，建筑面积共计 67272m2,其给水系统采纳两套无负压变频供水设备，即中、高区各一套。二、无负压变频供水设备必须满足下列技术要求： 1.无负压供水设备必须满足市政管网的约束条件 ① .任何情况下均不允许超量取水现象。无负压管网直供水设备应保证在城市供水管网限定的流量下运转，任何时候都不会超限量取水，根本不会在负压下强行抽水，维护供水管网的运行安全和相邻用户的用水稳定。 ②.不产生管路负压、积气和回流现象。无负压管网直供水设备应具有防止负压、压力振荡、回流的有效功能。2.必须安全、稳定的向用户恒压供水 ①.无负压管网直供水设备应采纳水泵出水端压力恒定控制或供水管路最不利点恒压控制的方式。压力值可以在现场试水时设定和调整，以达到用户用水压力满意为准。 ②.恒压控制稳态精度要求：设定压力与实际压力差不得超过±0.01MPa。 ③.控制系统动态性能要求：必须平滑、稳定的进行调节，不产生调节震荡，并且响应速度合理。避开水流喘振、断流和水击现象出现。 ④.无负压管网直供水设备应具备的控制功能要求：必须具有两台泵定时切换功能。故障报警停泵功能。进水压力控制设定上限压力，开泵时水泵能根据设定压力值自动升降转速调节出水压力，达到下限压力时停泵。必须设有手动开关泵按钮，当自动功能出现故障时必须手动开关水泵，不至于影响用户用水和市政管网运行的安全。3.对无负压管网直供水设备制作与安装要求 ①.变频控制柜内电器元件必须采纳如下国外知名品牌产品：施耐德、ABB或西门子，水泵变频器必须采纳采纳以下水泵专用变频器品牌： Danfoss、Omon、ABB、Allenbradley，不得采纳通用变频器，控制柜外壳应喷塑。控制柜面板上各种指示灯及仪器齐全，指示牌指示准确清楚，距离2米可辨清指示牌内容。变频柜需要BA系统集成，并提供对江森、霍尼伟尔、西门子楼控系统开放的通信接口。无负压变频供水设备须具备但不限于以下BA功能：各泵运行状态、各泵的故障状态、给水管网压力。 ②.设备进水压力控制应用压力传感器控制或远传压力表，不能使用电接点压力表。出水压力可选用压力传感或是远传压力表，进水最好使用压力传感器。 ③.水泵必须采纳以下国外知名品牌：格兰富（CR系列）、ITT（SV系列）或威乐不锈钢水泵，设备进水口所用水泵、水罐、管材、阀门、管件等所有涉水机械、器材应符合国家《生活饮用水卫生监督管理办法》的规定，...
