明挖隧道基坑围护结构smw工法桩施工方案VIP专享

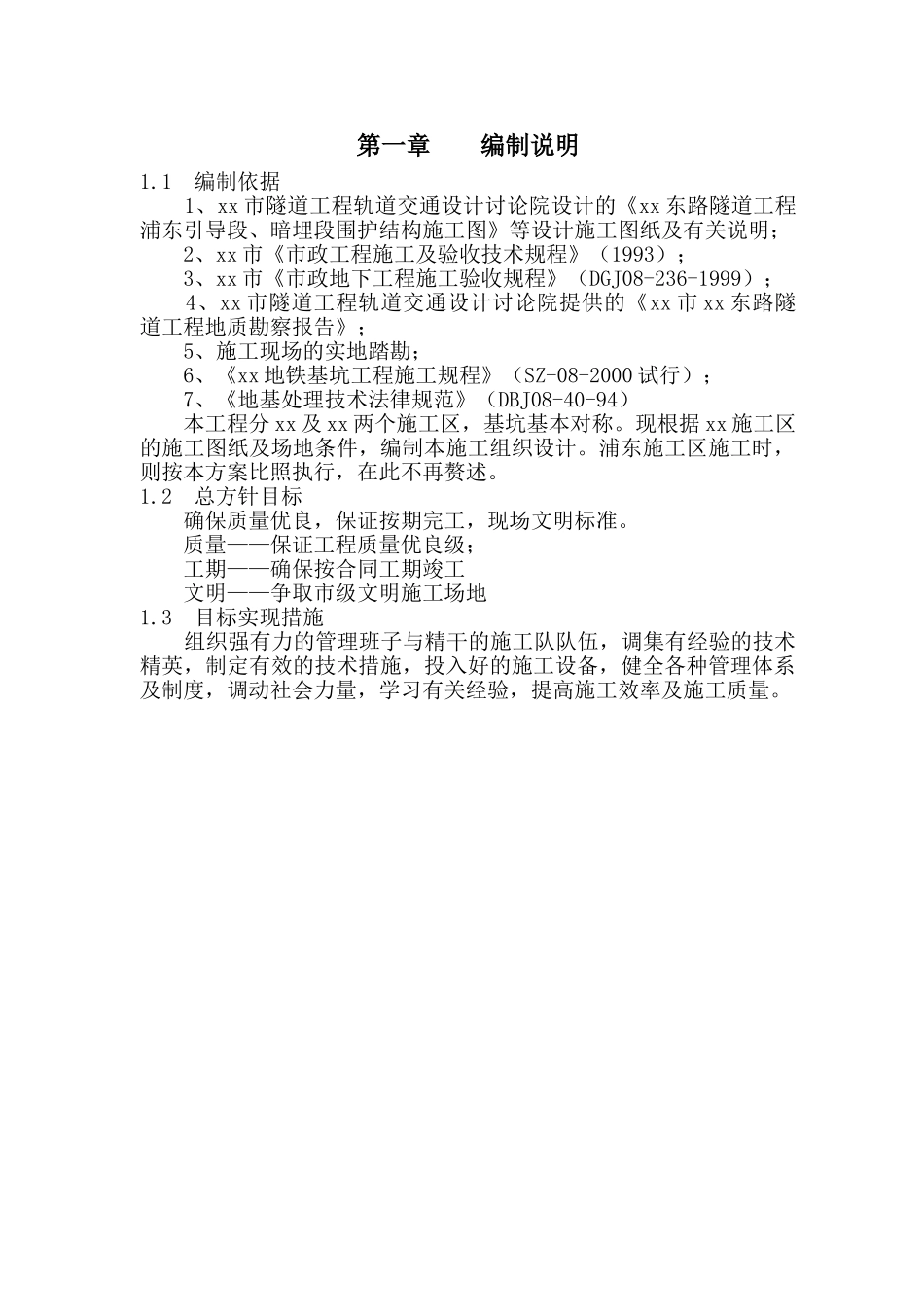

第一章 编制说明1.1 编制依据 1、xx 市隧道工程轨道交通设计讨论院设计的《xx 东路隧道工程浦东引导段、暗埋段围护结构施工图》等设计施工图纸及有关说明； 2、xx 市《市政工程施工及验收技术规程》（1993）； 3、xx 市《市政地下工程施工验收规程》（DGJ08-236-1999）； 4、xx 市隧道工程轨道交通设计讨论院提供的《xx 市 xx 东路隧道工程地质勘察报告》； 5、施工现场的实地踏勘； 6、《xx 地铁基坑工程施工规程》（SZ-08-2000 试行）； 7、《地基处理技术法律规范》（DBJ08-40-94） 本工程分 xx 及 xx 两个施工区，基坑基本对称。现根据 xx 施工区的施工图纸及场地条件，编制本施工组织设计。浦东施工区施工时，则按本方案比照执行，在此不再赘述。1.2 总方针目标 确保质量优良，保证按期完工，现场文明标准。 质量——保证工程质量优良级； 工期——确保按合同工期竣工 文明——争取市级文明施工场地1.3 目标实现措施 组织强有力的管理班子与精干的施工队队伍，调集有经验的技术精英，制定有效的技术措施，投入好的施工设备，健全各种管理体系及制度，调动社会力量，学习有关经验，提高施工效率及施工质量。第二章 工程概况1.1 概况xx 东路隧道工程 xx 引导段及暗埋段位于浦城路、崂山东路至 xx南路区间，地处闹市区。暗埋段基坑围护采纳 SMW 工法三轴水泥搅拌桩 Φ650@450 内间隔插（或满插）500*200*12*16*19500（17500）型钢，并设置三道 Φ609钢管支撑。1.2 场地条件场地原为道路，场地平坦，但局部已被破坏，进场前需要用道渣铺设加固，确保在 SMW 工法部位地表要满足机械的承载能力，强度不能满足的必须压实补强方可施工。1.3 地质情况 1、根据地勘报告，本次勘察地基、深度在 70m 范围，自上而下的土层分部情况，详见地勘报告中的“土层特性表”。2、本基地浅部地下水属潜水类型，水位一般在 0.5~0.7m 左右，经测定，该地下水对混凝土无腐蚀作用。3、本工程基坑围护存在③层软塑淤泥粉质粘土，这一土层压缩性较高，对控制基坑变形不利；另外，第④层淤泥质粘土类少量薄层粉砂，假如围护结构不连续，基坑开挖时可能产生小范围的流沙现象，因此 SMW 工法围护结构施工质量至关重要。1.4 临时施工用电、用水计划 1、本工程基坑围护施工（SMW 工法）机械 1 台套的用电量为255KW，施工用电焊机 4 台用电量 104KVA。本工程施工区域临时用电从甲方提供的电源接出，分一路设置，...
