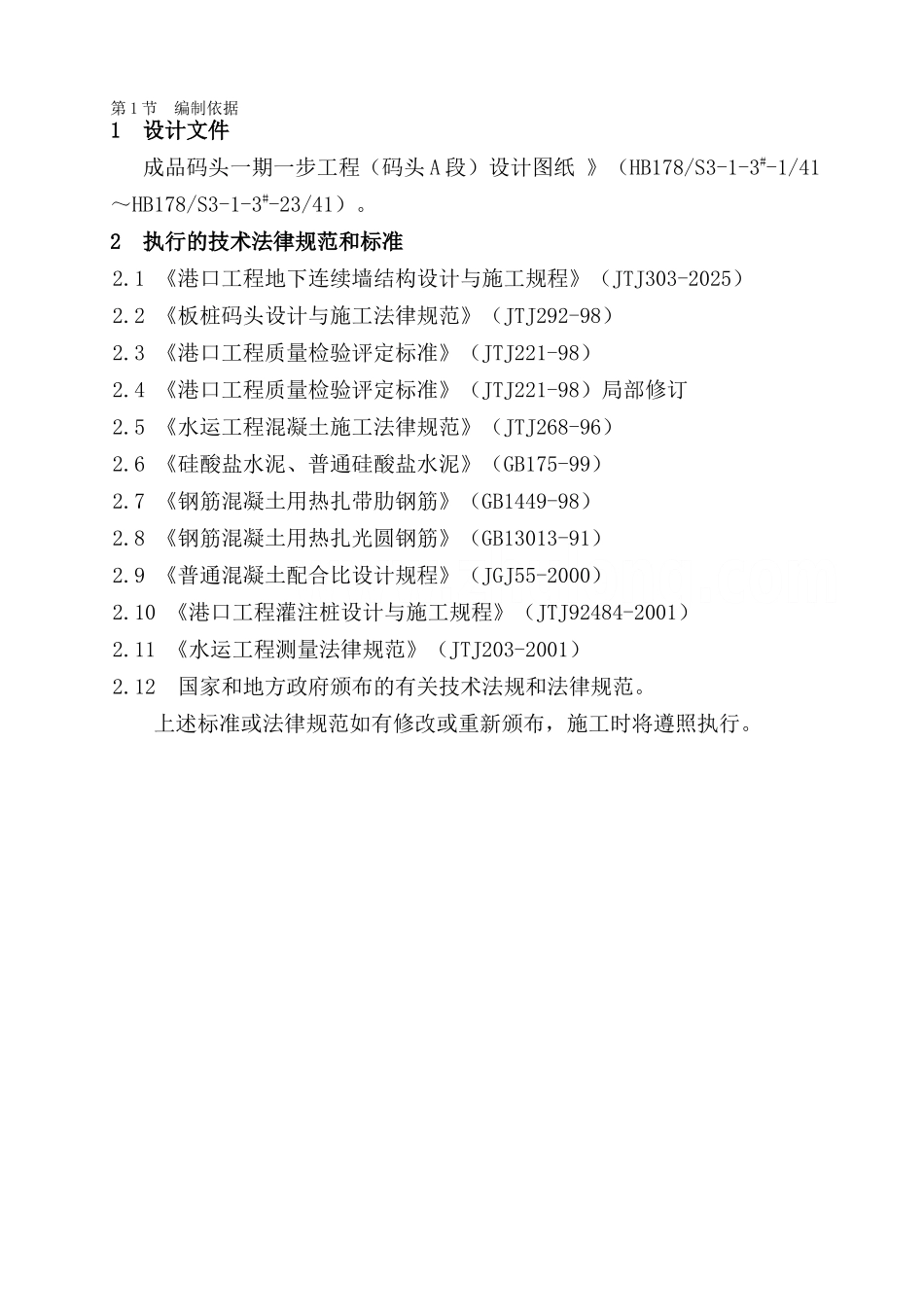

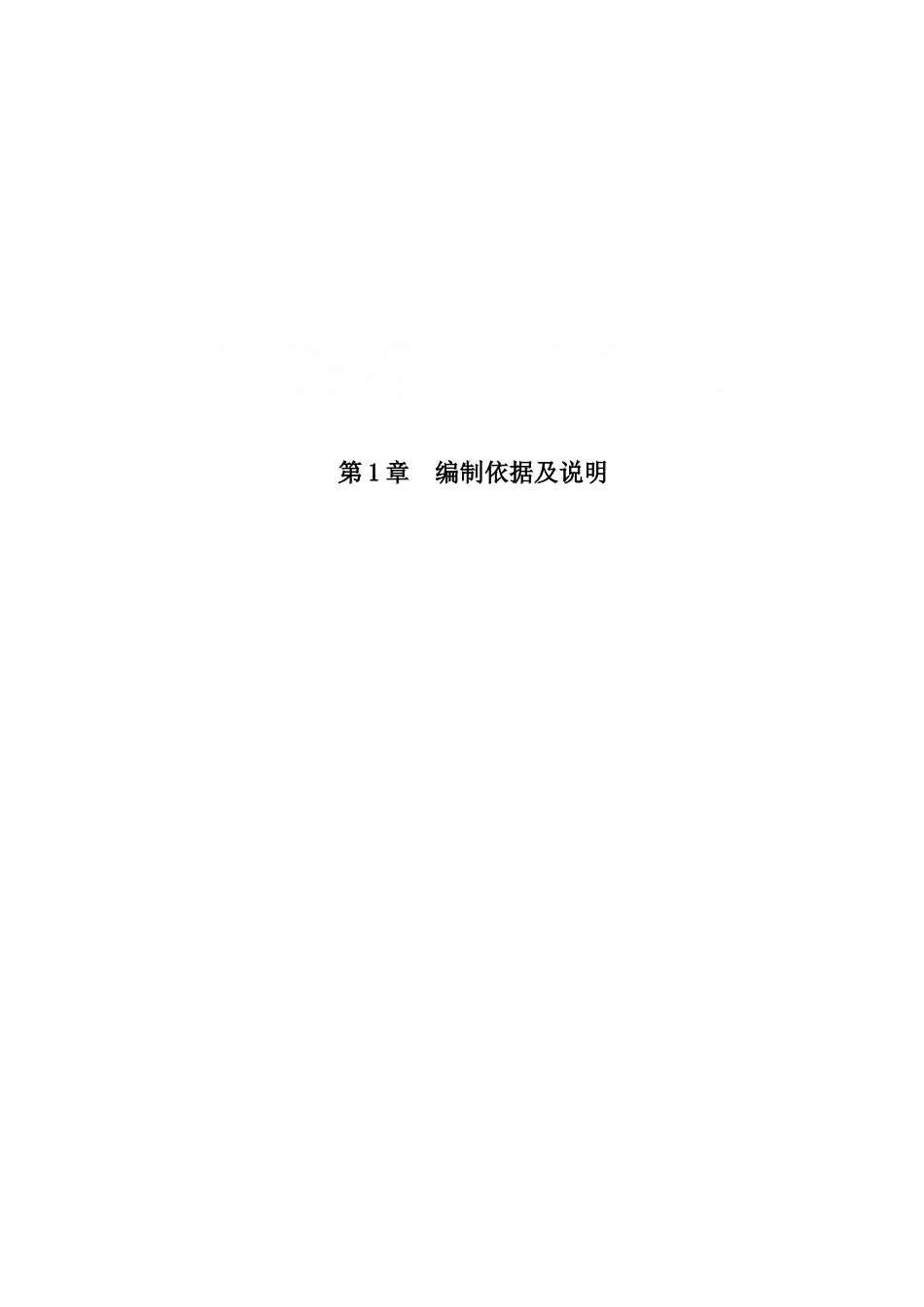

第 1 章 编制依据及说明第 1 节 编制依据1 设计文件成品码头一期一步工程（码头 A 段）设计图纸 》（HB178/S3-1-3#-1/41～HB178/S3-1-3#-23/41）。2 执行的技术法律规范和标准2.1 《港口工程地下连续墙结构设计与施工规程》（JTJ303-2025）2.2 《板桩码头设计与施工法律规范》（JTJ292-98）2.3 《港口工程质量检验评定标准》（JTJ221-98）2.4 《港口工程质量检验评定标准》（JTJ221-98）局部修订2.5 《水运工程混凝土施工法律规范》（JTJ268-96）2.6 《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）2.7 《钢筋混凝土用热扎带肋钢筋》（GB1449-98）2.8 《钢筋混凝土用热扎光圆钢筋》（GB13013-91）2.9 《普通混凝土配合比设计规程》（JGJ55-2000）2.10 《港口工程灌注桩设计与施工规程》（JTJ92484-2001）2.11 《水运工程测量法律规范》（JTJ203-2001）2.12 国家和地方政府颁布的有关技术法规和法律规范。上述标准或法律规范如有修改或重新颁布，施工时将遵照执行。第 2 节 编制说明经综合考虑本工程特点、施工工期，编写该施工组织设计，是施工阶段的依据性技术文件。本施工组织设计包括地基处理、地连墙、锚碇墙、遮帘桩、灌注桩等五个主要内容的施工技术方法和质量保证措施等。第 2 章 工程概况及自然条件概述第 1 节 工程概况1 工程地理位置本工程位于曹妃甸规划挖入式内港池的东岸线，钢铁厂西侧。2 工程规模、结构型式及主要尺度成品码头为××的附属工程，用于钢材等成品装船出运。成品码头大致为南北向，岸线长 2000 m，本工程为Ａ标段，施工范围为 80m 护岸和 608m码头岸线，即 0+0～0+688。成品码头为遮帘式板桩码头，主要由地连墙及上部结构、锚碇结构、码头设施三部分组成，具体包括以下项目：地连墙、胸墙、盖板、锚碇墙、遮帘桩、锚碇墙导梁、遮帘桩导梁、钢拉杆、灌注桩、轨道梁、面层等。典型断面见下图:2.1 地连墙地连墙为钢筋混凝土结构，分为 1#、2#、3#、4#、5#共 5 种型号，共 143段。地连墙统计表序号部位及名称单位数量规格型号m×m顶标高 m底标高 m11#地连墙段1（2.8+2.8）×1.10.40 -30.0 22#地连墙1324.8×1.10.40 -30.0 33#地连墙34.8×1.10.40 -27.0 44#地连墙34.8×1.10.40 -22.0 55#地连墙44.8×1.10.40 -16.0 6合 计143 2.2 锚碇墙锚碇墙钢筋混凝土结构，分为 1#、2#、3#、4#、5#、6#、7#、8#锚碇墙和锚碇桩共 9 种型号，共 143 段（根）。部位及名...
