机务用房楼梯计算书

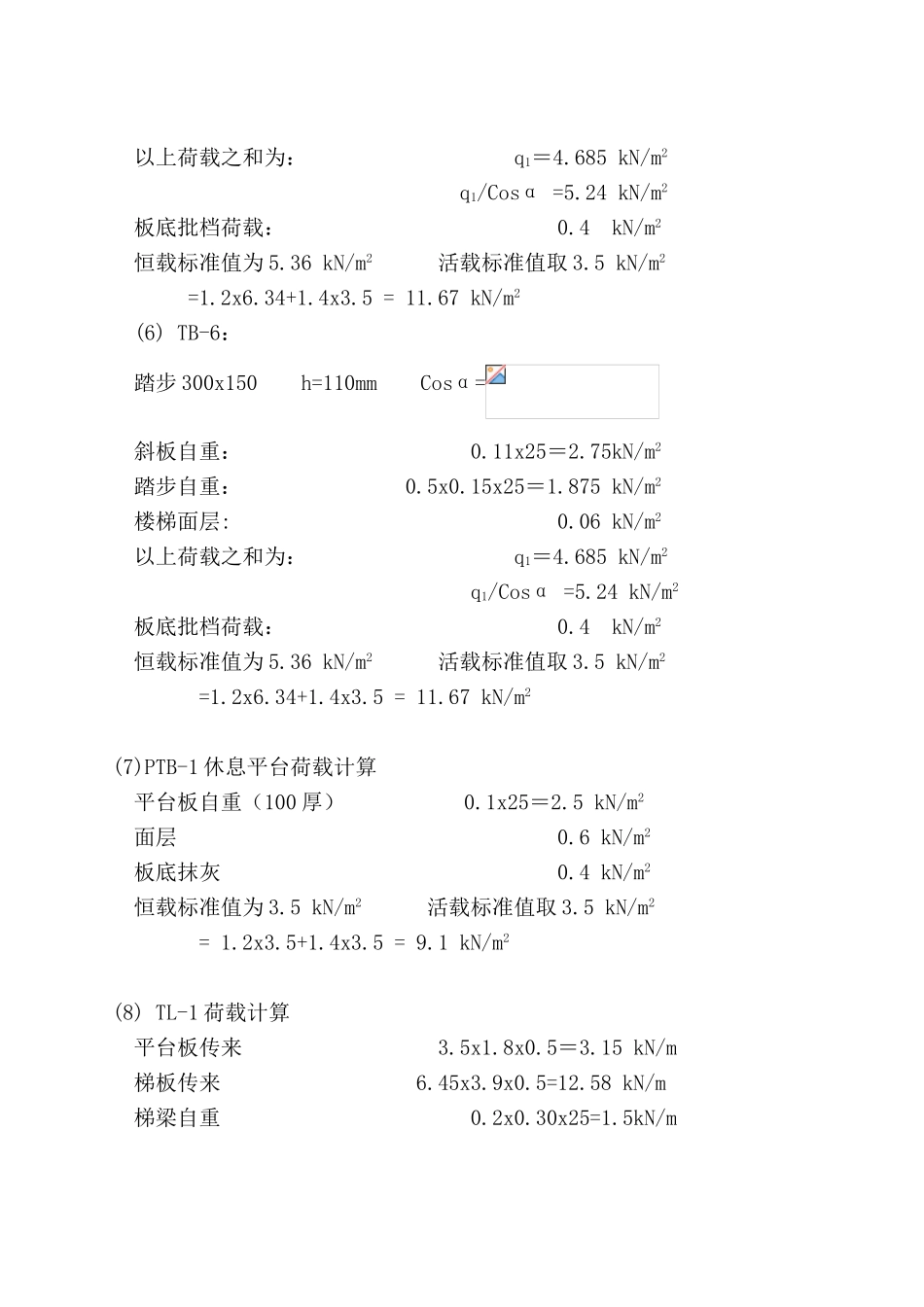

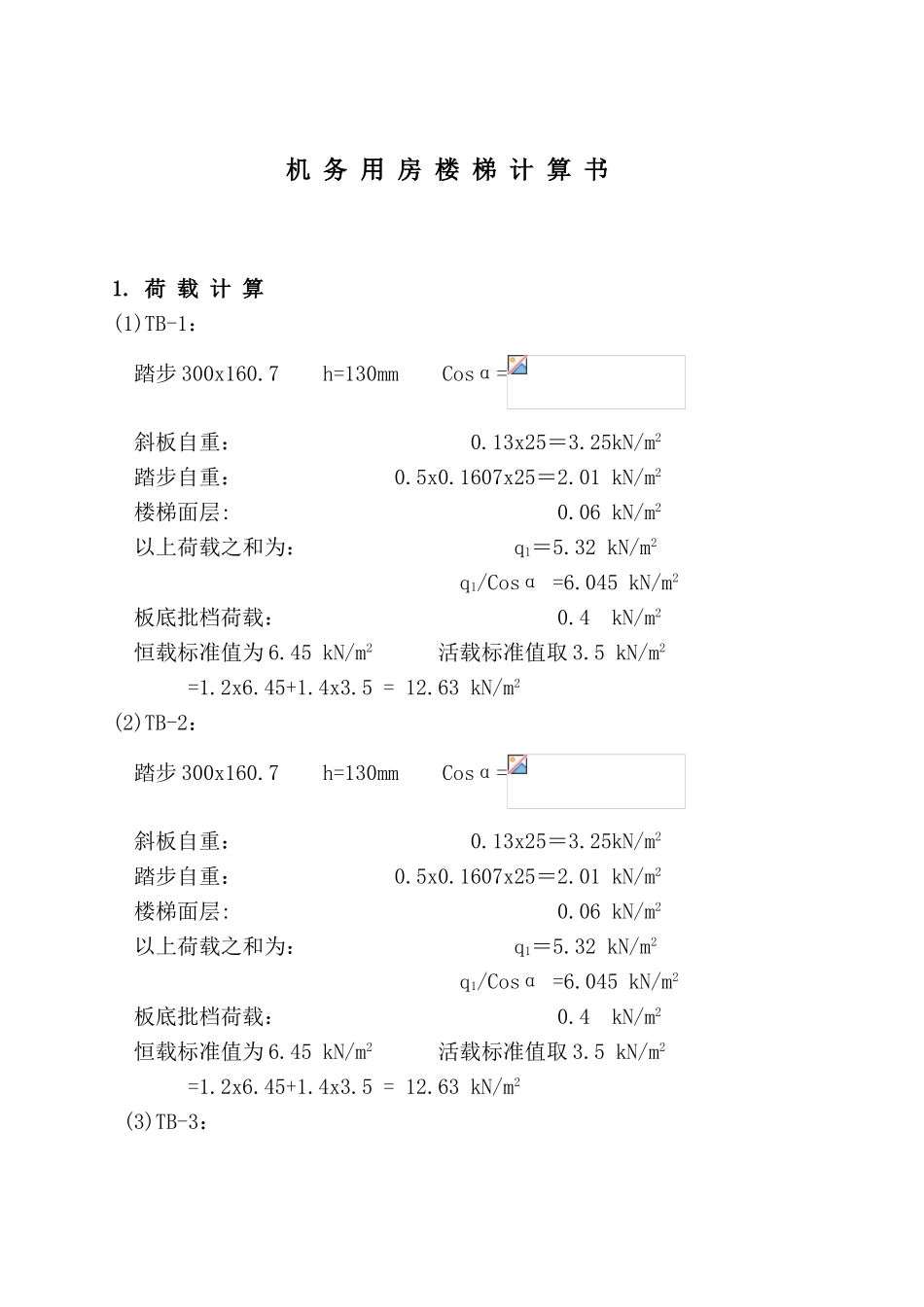

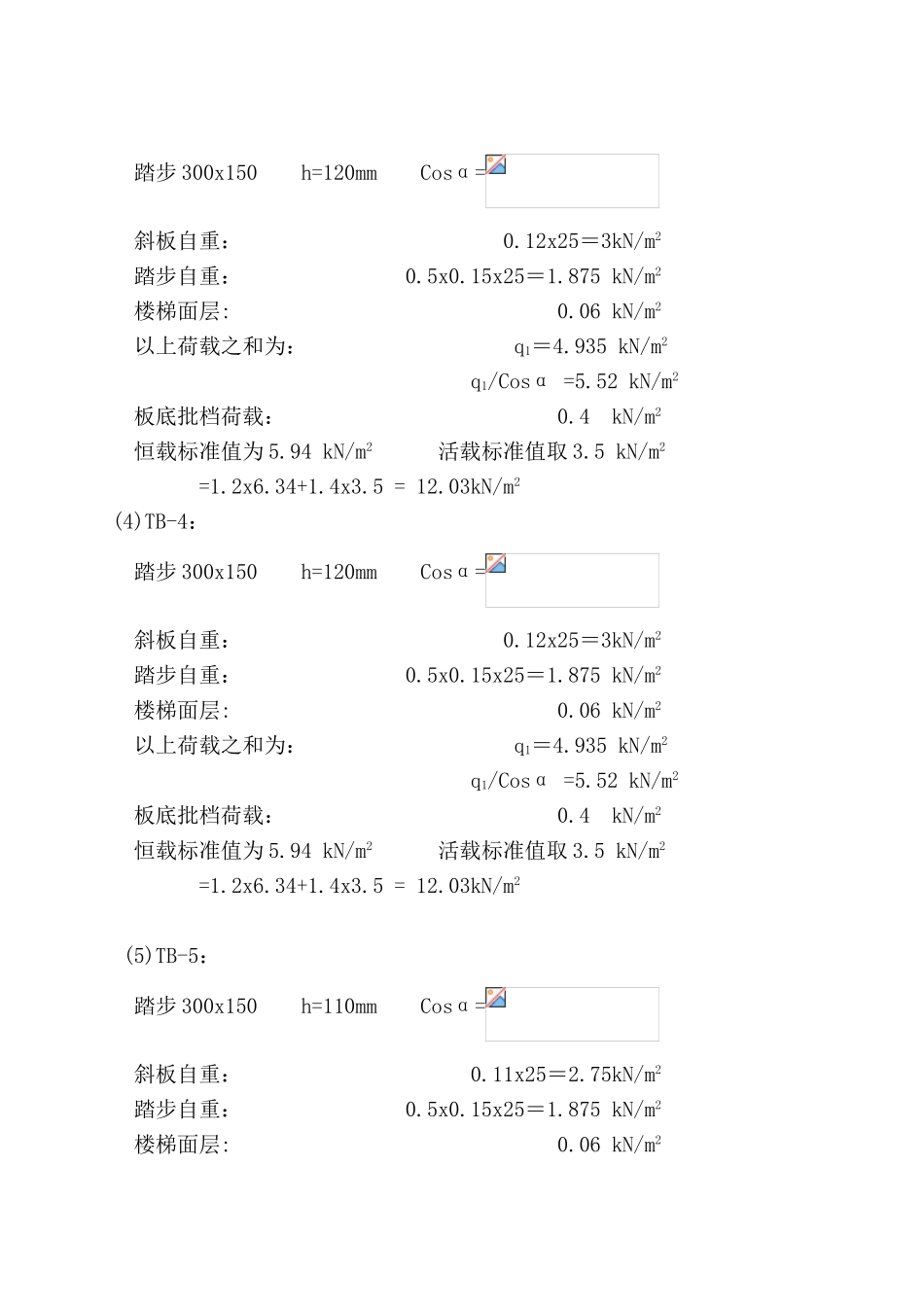

机 务 用 房 楼 梯 计 算 书1. 荷 载 计 算(1)TB-1：踏步 300x160.7 h=130mm Cosα=斜板自重： 0.13x25＝3.25kN/m2踏步自重： 0.5x0.1607x25＝2.01 kN/m2楼梯面层: 0.06 kN/m2以上荷载之和为： q1＝5.32 kN/m2q1/Cosα =6.045 kN/m2板底批档荷载： 0.4 kN/m2恒载标准值为 6.45 kN/m2 活载标准值取 3.5 kN/m2=1.2x6.45+1.4x3.5 = 12.63 kN/m2(2)TB-2：踏步 300x160.7 h=130mm Cosα=斜板自重： 0.13x25＝3.25kN/m2踏步自重： 0.5x0.1607x25＝2.01 kN/m2楼梯面层: 0.06 kN/m2以上荷载之和为： q1＝5.32 kN/m2q1/Cosα =6.045 kN/m2板底批档荷载： 0.4 kN/m2恒载标准值为 6.45 kN/m2 活载标准值取 3.5 kN/m2=1.2x6.45+1.4x3.5 = 12.63 kN/m2 (3)TB-3：踏步 300x150 h=120mm Cosα=斜板自重： 0.12x25＝3kN/m2 踏步自重： 0.5x0.15x25＝1.875 kN/m2楼梯面层: 0.06 kN/m2以上荷载之和为： q1＝4.935 kN/m2q1/Cosα =5.52 kN/m2板底批档荷载： 0.4 kN/m2恒载标准值为 5.94 kN/m2 活载标准值取 3.5 kN/m2=1.2x6.34+1.4x3.5 = 12.03kN/m2(4)TB-4：踏步 300x150 h=120mm Cosα=斜板自重： 0.12x25＝3kN/m2 踏步自重： 0.5x0.15x25＝1.875 kN/m2楼梯面层: 0.06 kN/m2以上荷载之和为： q1＝4.935 kN/m2q1/Cosα =5.52 kN/m2板底批档荷载： 0.4 kN/m2恒载标准值为 5.94 kN/m2 活载标准值取 3.5 kN/m2=1.2x6.34+1.4x3.5 = 12.03kN/m2 (5)TB-5：踏步 300x150 h=110mm Cosα=斜板自重： 0.11x25＝2.75kN/m2踏步自重： 0.5x0.15x25＝1.875 kN/m2楼梯面层: 0.06 kN/m2以上荷载之和为： q1＝4.685 kN/m2q1/Cosα =5.24 kN/m2板底批档荷载： 0.4 kN/m2恒载标准值为 5.36 kN/m2 活载标准值取 3.5 kN/m2=1.2x6.34+1.4x3.5 = 11.67 kN/m2(6) TB-6： 踏步 300x150 h=110mm Cosα=斜板自重： 0.11x25＝2.75kN/m2踏步自重： 0.5x0.15x25＝1.875 kN/m2楼梯面层: 0.06 kN/m2以上荷载之和为： q1＝4.685 kN/m2q1/Cosα =5.24 kN/m2板底批档荷载： 0.4 kN/m2恒载标准值为 5.36 kN/m2 活载标准值取 3.5 kN/m2=1.2x6.34+1.4x3.5 = 11.67 kN/m2(7)PTB-1 休息平台荷载计算平台板自重（100 厚） 0.1x25＝2.5 kN/m2面层 0.6 kN/m2板底抹灰 0.4 kN/m2恒载标准值为 3.5 kN/m2 活载标准值取 3.5 kN/m2= 1.2x3.5+1.4x3.5 = 9.1 kN/m2(8) TL-1 荷载计算平台板传来 3.5x1.8x0.5＝3.15 kN/m梯板传来 6.45x3.9x0.5=12.58 kN/m梯梁自重 0.2x0.30x25=1.5kN/m梯梁抹灰 0.4 kN/m恒载标准值为 17.63kN/m 活载标准值取 3.5x(3.9/2+1.8/2)=9.98 kN/m= 1.2x17.63+1.4x9.98 = 35.12 kN/m2. 配 筋 计 算TB-1 (130 厚)： kN.m 受力筋 Φ12@130(三级钢筋) 负筋 Φ8@150TB-2 (130 厚)： kN.m 受力筋 Φ12@130(三级钢筋) 负筋 Φ8@150TB-3 (120 厚)： kN.m 受力筋 Φ12@150(三级钢筋) 负筋 Φ8@180TB-4 (120 厚)： kN.m 受力筋 Φ12@150(三级钢筋) 负筋 Φ8@180TB-5 (110 厚)： kN.m 受力筋 Φ12@160(三级钢筋) 负筋 Φ8@200PTB-1 (110 厚)： kN.m 受力筋 Φ12@160(三级钢筋) 负筋 Φ8@200PTB-1 (100 厚)： kN.m 受力筋 Φ8@200 分布筋 Φ8@200TL-1 (200x300) kN.m 受力筋 2Φ20 箍筋 ф8@200
