村中压庭院天然气管道工程施工组织设计VIP专享

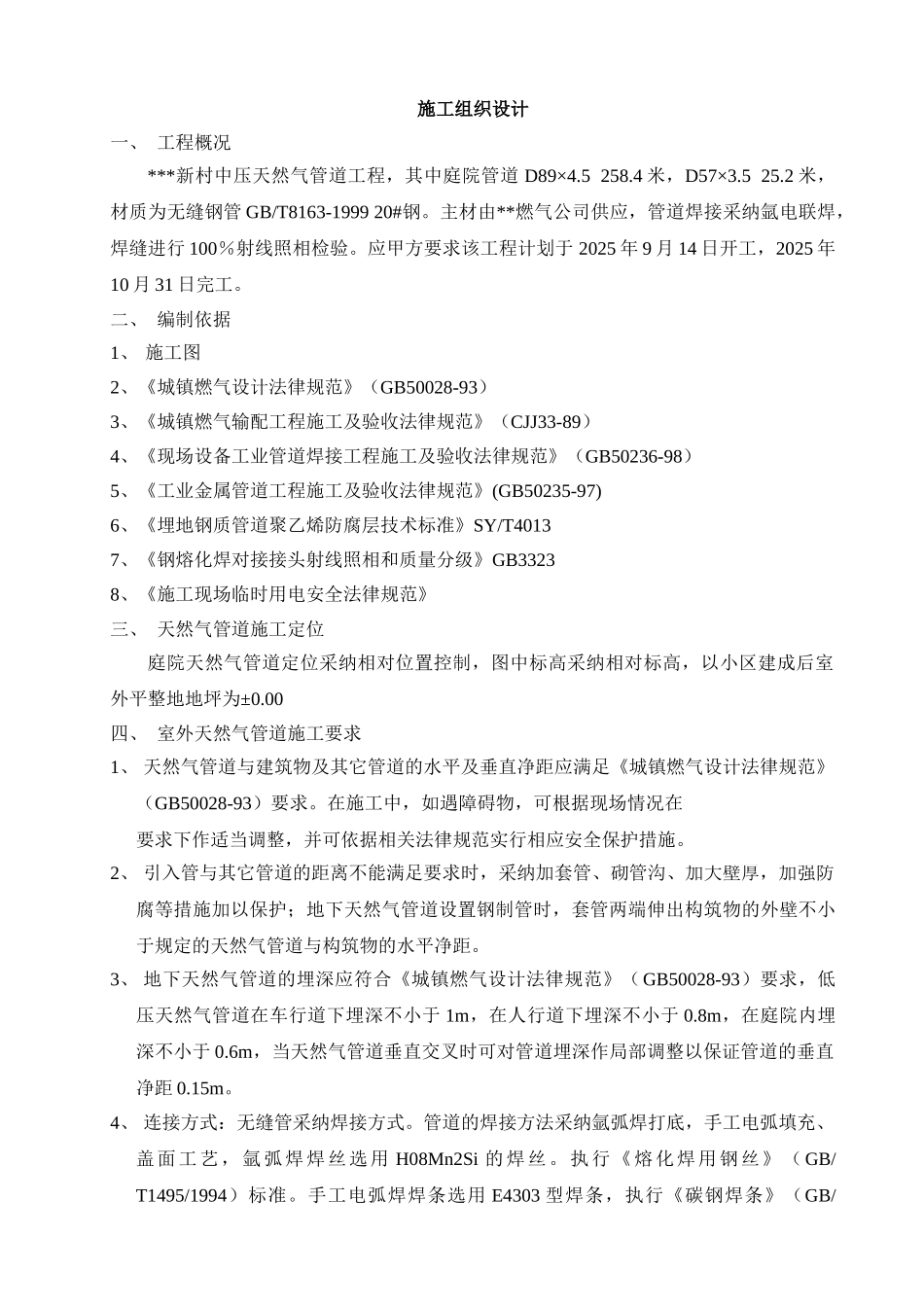

施工组织设计一、 工程概况***新村中压天然气管道工程，其中庭院管道 D89×4.5 258.4 米，D57×3.5 25.2 米，材质为无缝钢管 GB/T8163-1999 20#钢。主材由**燃气公司供应，管道焊接采纳氩电联焊，焊缝进行 100％射线照相检验。应甲方要求该工程计划于 2025 年 9 月 14 日开工，2025 年10 月 31 日完工。二、 编制依据1、 施工图2、《城镇燃气设计法律规范》（GB50028-93）3、《城镇燃气输配工程施工及验收法律规范》（CJJ33-89）4、《现场设备工业管道焊接工程施工及验收法律规范》（GB50236-98）5、《工业金属管道工程施工及验收法律规范》(GB50235-97)6、《埋地钢质管道聚乙烯防腐层技术标准》SY/T40137、《钢熔化焊对接接头射线照相和质量分级》GB33238、《施工现场临时用电安全法律规范》三、 天然气管道施工定位庭院天然气管道定位采纳相对位置控制，图中标高采纳相对标高，以小区建成后室外平整地地坪为±0.00四、 室外天然气管道施工要求1、 天然气管道与建筑物及其它管道的水平及垂直净距应满足《城镇燃气设计法律规范》（GB50028-93）要求。在施工中，如遇障碍物，可根据现场情况在满足相关法律规范要求下作适当调整，并可依据相关法律规范实行相应安全保护措施。2、 引入管与其它管道的距离不能满足要求时，采纳加套管、砌管沟、加大壁厚，加强防腐等措施加以保护；地下天然气管道设置钢制管时，套管两端伸出构筑物的外壁不小于规定的天然气管道与构筑物的水平净距。3、 地下天然气管道的埋深应符合《城镇燃气设计法律规范》（GB50028-93）要求，低压天然气管道在车行道下埋深不小于 1m，在人行道下埋深不小于 0.8m，在庭院内埋深不小于 0.6m，当天然气管道垂直交叉时可对管道埋深作局部调整以保证管道的垂直净距 0.15m。4、 连接方式：无缝管采纳焊接方式。管道的焊接方法采纳氩弧焊打底，手工电弧填充、盖面工艺，氩弧焊焊丝选用 H08Mn2Si 的焊丝。执行《熔化焊用钢丝》（ GB/T1495/1994）标准。手工电弧焊焊条选用 E4303 型焊条，执行《碳钢焊条》（GB/5117/1995）。球阀、闸阀采纳法兰连接方式。无缝钢管施工执行《城镇燃气输配工程施工及验收法律规范》（CJJ33-89）的有关规定。5、 埋地钢管及套管防腐采纳二层结构挤压聚乙烯普通防腐。防腐具体做法见《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-2025，如遇特别地段根据实际情况提高防腐等级，钢制管道补口前必须对补口部位进行表面处理，...
