板式换热器技术要求

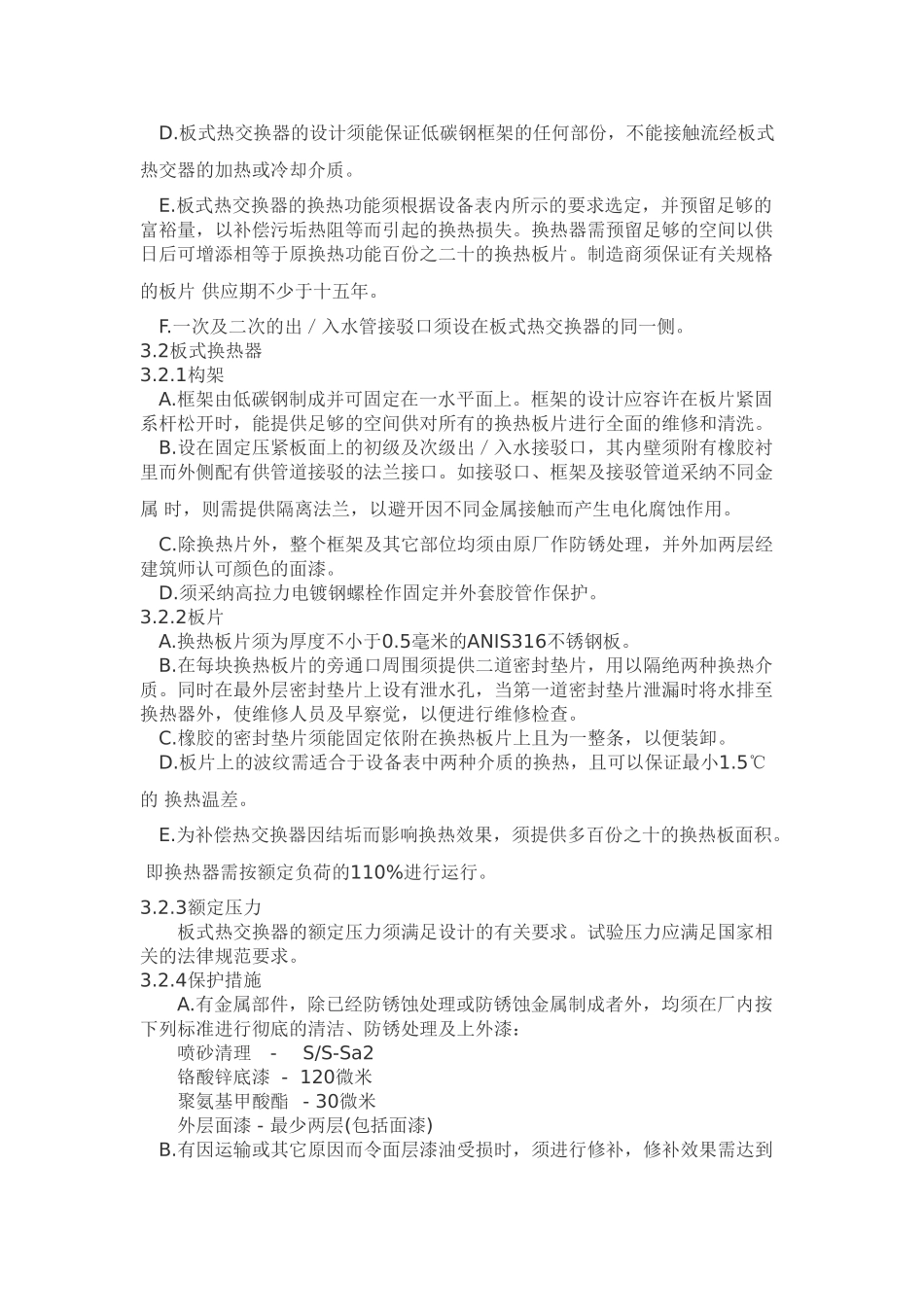

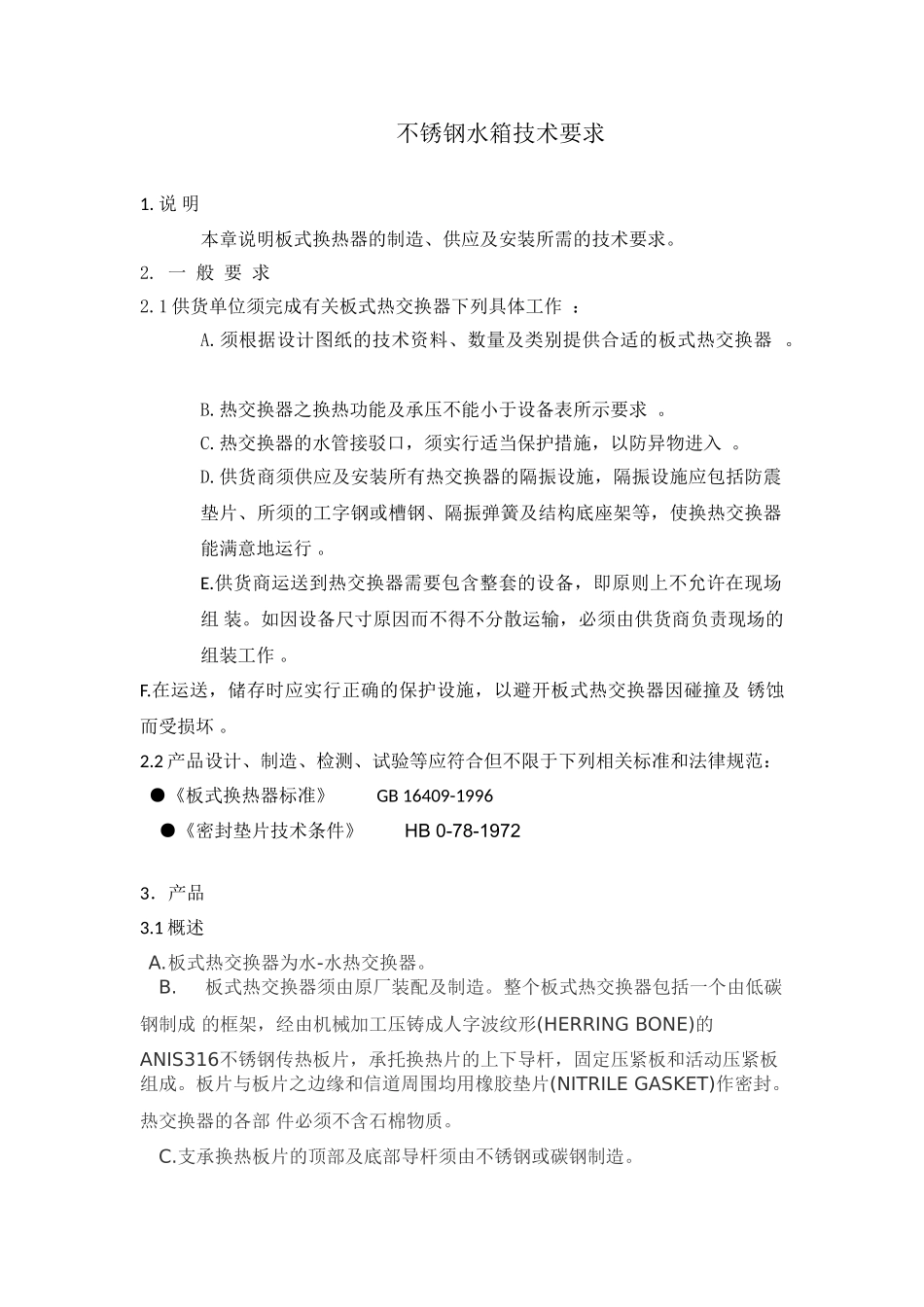

不锈钢水箱技术要求1. 说 明本章说明板式换热器的制造、供应及安装所需的技术要求。2. 一 般 要 求 2.1 供货单位须完成有关板式热交换器下列具体工作 ： A.须根据设计图纸的技术资料、数量及类别提供合适的板式热交换器 。 B.热交换器之换热功能及承压不能小于设备表所示要求 。C.热交换器的水管接驳口，须实行适当保护措施，以防异物进入 。 D.供货商须供应及安装所有热交换器的隔振设施，隔振设施应包括防震 垫片、所须的工字钢或槽钢、隔振弹簧及结构底座架等，使换热交换器能满意地运行 。E.供货商运送到热交换器需要包含整套的设备，即原则上不允许在现场组 装。如因设备尺寸原因而不得不分散运输，必须由供货商负责现场的组装工作 。 F.在运送，储存时应实行正确的保护设施，以避开板式热交换器因碰撞及 锈蚀而受损坏 。 2.2 产品设计、制造、检测、试验等应符合但不限于下列相关标准和法律规范： ●《板式换热器标准》 GB 16409-1996●《密封垫片技术条件》 HB 0-78-19723．产品3.1 概述 A.板式热交换器为水-水热交换器。 B.板式热交换器须由原厂装配及制造。整个板式热交换器包括一个由低碳钢制成 的框架，经由机械加工压铸成人字波纹形(HERRING BONE)的ANIS316不锈钢传热板片，承托换热片的上下导杆，固定压紧板和活动压紧板组成。板片与板片之边缘和信道周围均用橡胶垫片(NITRILE GASKET)作密封。热交换器的各部 件必须不含石棉物质。C.支承换热板片的顶部及底部导杆须由不锈钢或碳钢制造。D.板式热交换器的设计须能保证低碳钢框架的任何部份，不能接触流经板式热交器的加热或冷却介质。 E.板式热交换器的换热功能须根据设备表内所示的要求选定，并预留足够的富裕量，以补偿污垢热阻等而引起的换热损失。换热器需预留足够的空间以供日后可增添相等于原换热功能百份之二十的换热板片。制造商须保证有关规格的板片 供应期不少于十五年。F.一次及二次的出／入水管接驳口须设在板式热交换器的同一侧。 3.2板式换热器 3.2.1构架 A.框架由低碳钢制成并可固定在一水平面上。框架的设计应容许在板片紧固 系杆松开时，能提供足够的空间供对所有的换热板片进行全面的维修和清洗。B.设在固定压紧板面上的初级及次级出／入水接驳口，其内壁须附有橡胶衬里而外侧配有供管道接驳的法兰接口。如接驳口、框架及接驳管道采纳不同金属 时，则需提供隔离法兰，以避开因不同金属接触而产生电化腐蚀作用。 C.除换...
