极限压力达700t的锚杆静压桩设计与施工

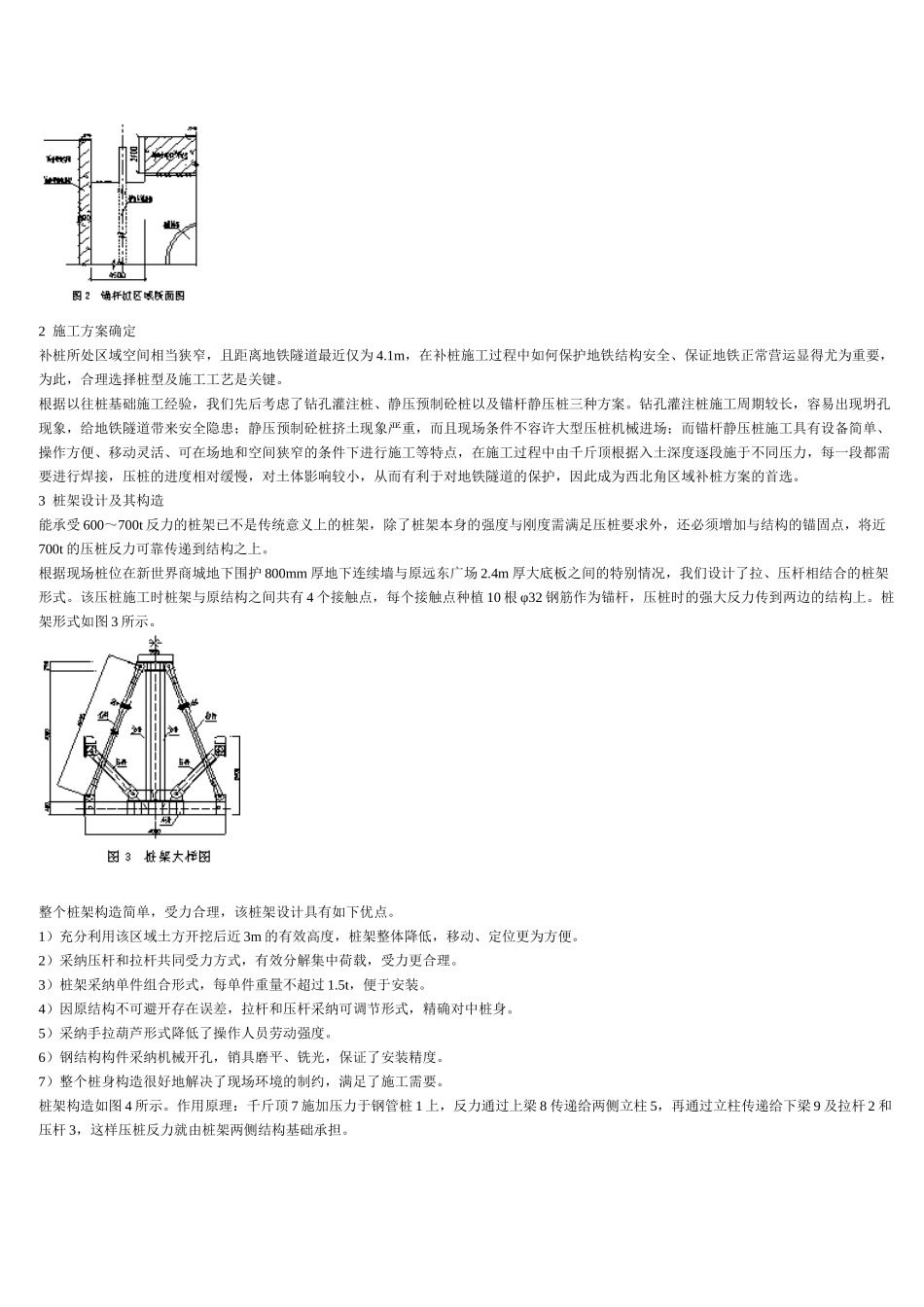

极限压力达 700t 的锚杆静压桩桩架设计与施工 极限压力达 700t 的锚杆静压桩桩架设计与施工 [摘 要] 上海新世界综合消费圈补桩工程采纳了静力压桩技术，设计要求补桩需穿透第⑦层土进入第⑨层土，根据理论计算，桩极限压力可达近 700t。根据这一要求，施工单位依据工程特点设计了新型的拉、压相结合的压桩反力架，本文对此作了详细阐述。 [关键词] 沉桩 静压 桩架 锚固 拉杆 压杆 锚杆静压桩是锚杆和静力压桩技术结合形成的一种桩基工艺，其组成的两大部分为抗拔锚杆和静压桩。在锚杆静压桩的压桩过程中，利用液压设备向桩施加一定的压力，而通过锚杆将反力传至已有的结构，如此将桩压至设计标高。它作为一种新的沉桩技术，已在地基加固、补桩、基础托换、纠偏等方面充分发挥出其施工方便、环保、多快省、质量有保证等特点。与其它沉桩技术相比，它具有施工时无振动、无噪声、设备简单、操作方便、移动灵活、可在场地和空间狭窄的条件下施工等优点。通常作法是：利用原基础砼底板，通过锚杆静压桩的设备将桩在砼底板开孔处压入地基土中，然后连接桩的顶部和基础底板，形成整体后使新的桩参加原建筑物的基础（地基）一起承受荷载。 上海地区的土质属于长江三角洲冲积层，基本上是饱和的软粘土层。在以往锚杆静压桩的施工实践中，用于基础托换和纠偏作用的静压桩一般只进入第⑦层土，以第⑦层土作为桩尖持力层。其反力桩架一般是在两个立柱上方安装反力梁，反力梁的下方设置千斤顶，立柱的下端通过锚杆与已有结构基础相连。这种传统的反力装置与基础仅有两个接触面，承受的压桩反力较小，因而压桩深度小。 在上海新世界综合消费圈的补桩工程中，为了保证桩的承载力，设计要求将钢管桩压入第⑨层土下 5～6m，总长度达到 63m。根据理论计算，桩极限压力可达近 700t。穿透第⑦层土、进入第⑨层土的锚杆静压桩目前在上海软土地质的条件下尚无记载。对于如此大吨位超长的锚杆桩，必须对桩架进行改进。 1 工程概况 上海新世界综合消费圈位于凤阳路和西藏路夹角处，由现新世界商城和原上海远东娱乐广场组成。其中远东娱乐广场为一停建工程，其两层地下室和两层上部结构已完成，现业主拟将两幢大楼连接为一个整体。由于设计对该娱乐广场进行了结构修改，其自身桩基承载力已不够，除对大楼本身需进行基础托换加固处理外，还应对其外扩部分（两楼连接区域）进行补桩施工。由于连接区域西北角实际场地相当狭小，此处设计了 7 根锚杆...
