某500kv输电工程杆塔组立作业指导书

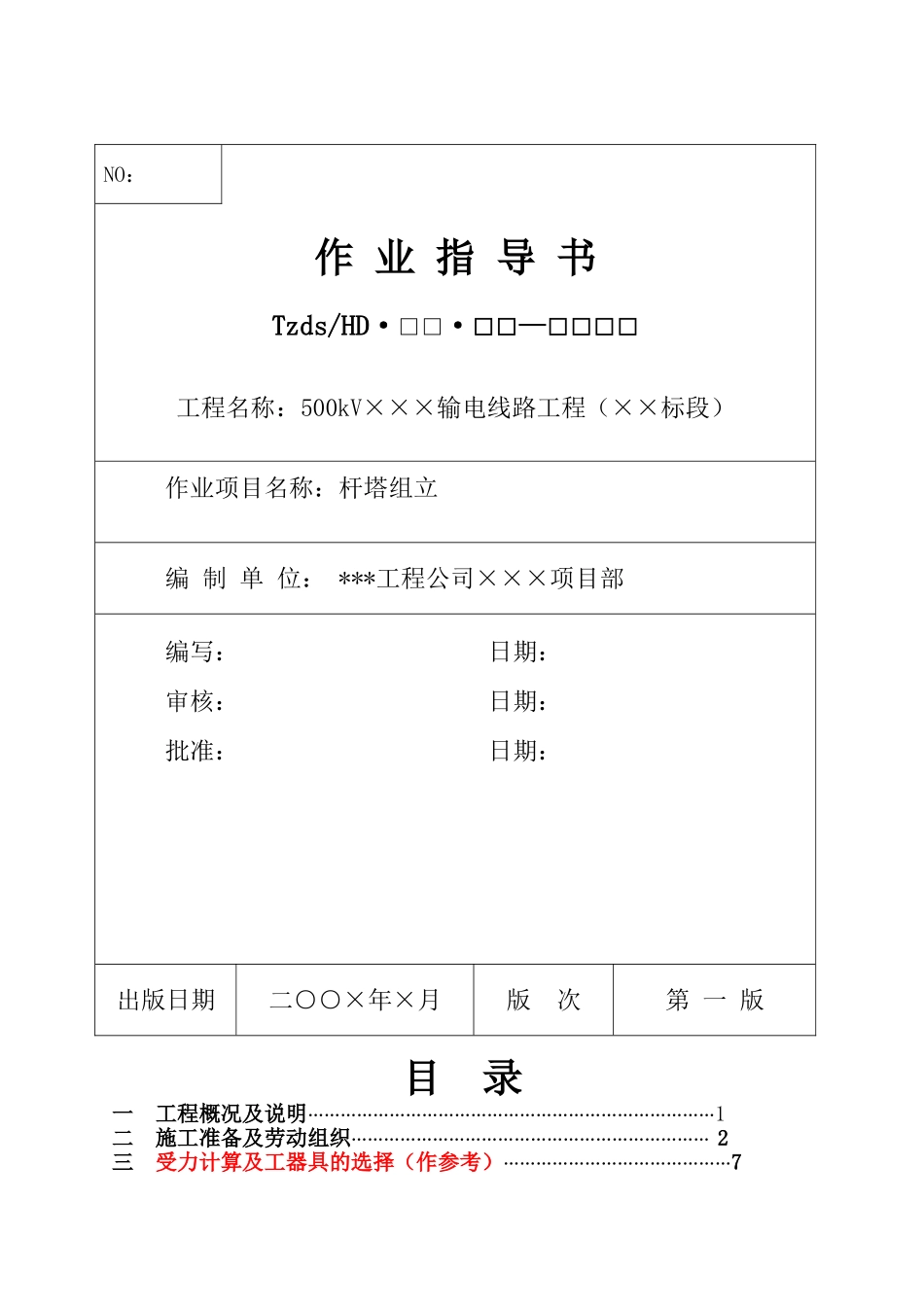

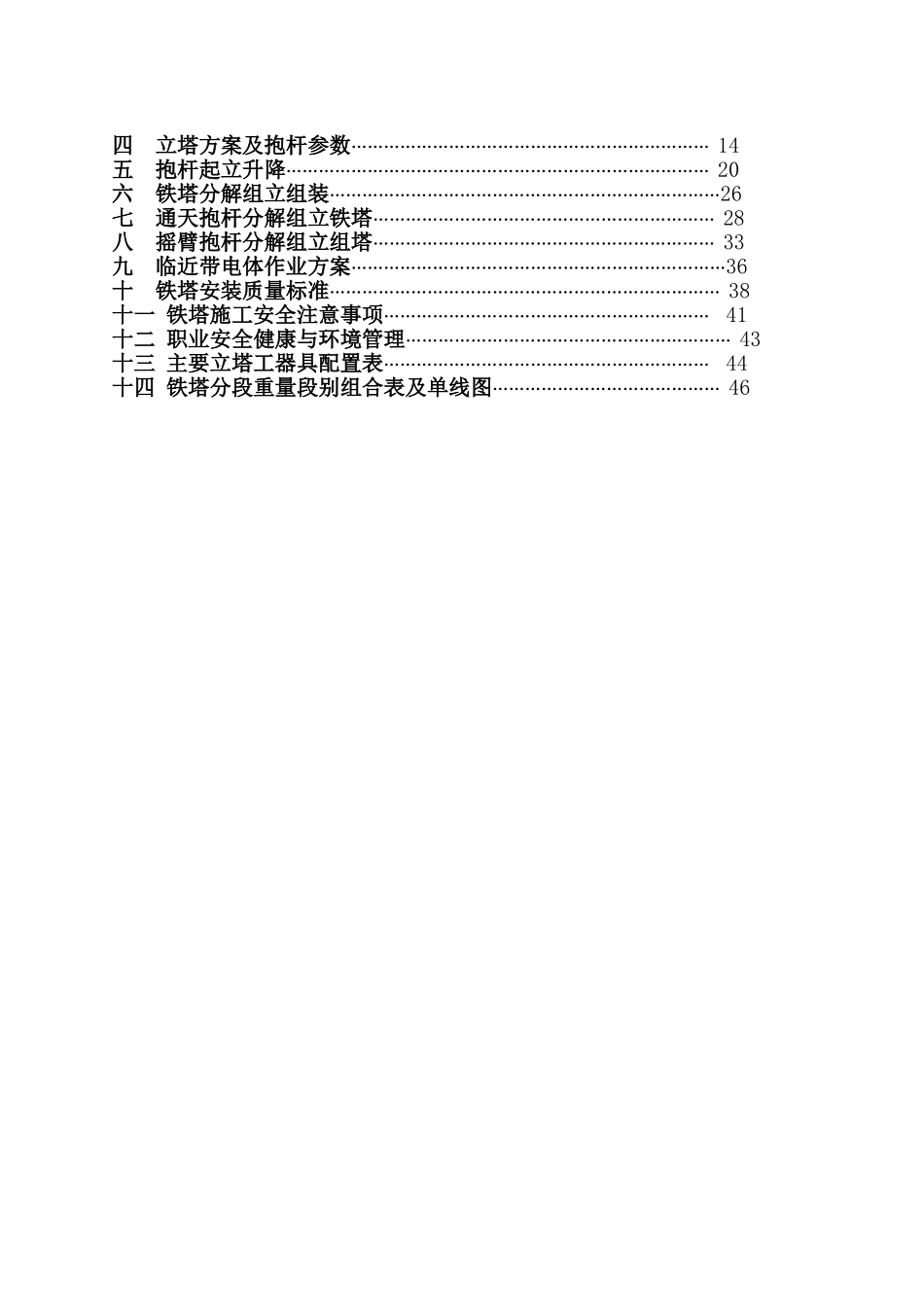

目 录一 工程概况及说明…………………………………………………………………1二 施工准备及劳动组织………………………………………………………… 2三 受力计算及工器具的选择（作参考）……………………………………7NO：作 业 指 导 书Tzds/HD·□□·□□—□□□□工程名称：500kV×××输电线路工程（××标段）作业项目名称：杆塔组立编 制 单 位： ***工程公司×××项目部 编写： 日期：审核： 日期：批准： 日期：出版日期二○○×年×月版 次第 一 版四 立塔方案及抱杆参数………………………………………………………… 14五 抱杆起立升降…………………………………………………………………… 20六 铁塔分解组立组装………………………………………………………………26七 通天抱杆分解组立铁塔……………………………………………………… 28八 摇臂抱杆分解组立组塔……………………………………………………… 33九 临近带电体作业方案……………………………………………………………36十 铁塔安装质量标准……………………………………………………………… 38十一 铁塔施工安全注意事项…………………………………………………… 41十二 职业安全健康与环境管理…………………………………………………… 43十三 主要立塔工器具配置表…………………………………………………… 44十四 铁塔分段重量段别组合表及单线图…………………………………… 46 一 工程概况及说明1.1 由我项目部施工的 输电线路工程 标段，长 km，共有铁塔 基。1.2 本工程铁塔型式有 各种塔型、数量、重量、适用桩号见表 1-1。 表 1-1序号塔 型全高（m）数量（基）单基重量（t）适用桩号累计重量1234561.3 线路前进方向为 。施工腿别为 ，如图 1-1。 B（2#）A （ 1#）D （ 4#）C（3#）图 1-1大号侧线路前进方向号侧小号侧1.4 说明1.4.1 脚钉布置（1） 直线塔曲臂以下安装在小号侧右侧主材上，曲臂以上安装在小号侧左、右两侧主材上。（2） 直线转角塔左转时曲臂以下安装在大号侧左侧主材上，曲臂以上安装在大号侧左、右两侧主材上。直线转角塔右转时曲臂以下安装在小号侧右侧主材上，曲臂以上安装在小号侧左、右两侧主材上。（3） 转角塔左转时曲臂以下安装在大号侧左侧主材上，曲臂以上安装在大号侧右侧主材上。转角塔右转时曲臂以下安装在小号侧右侧主材上，曲臂以上安装在小...
