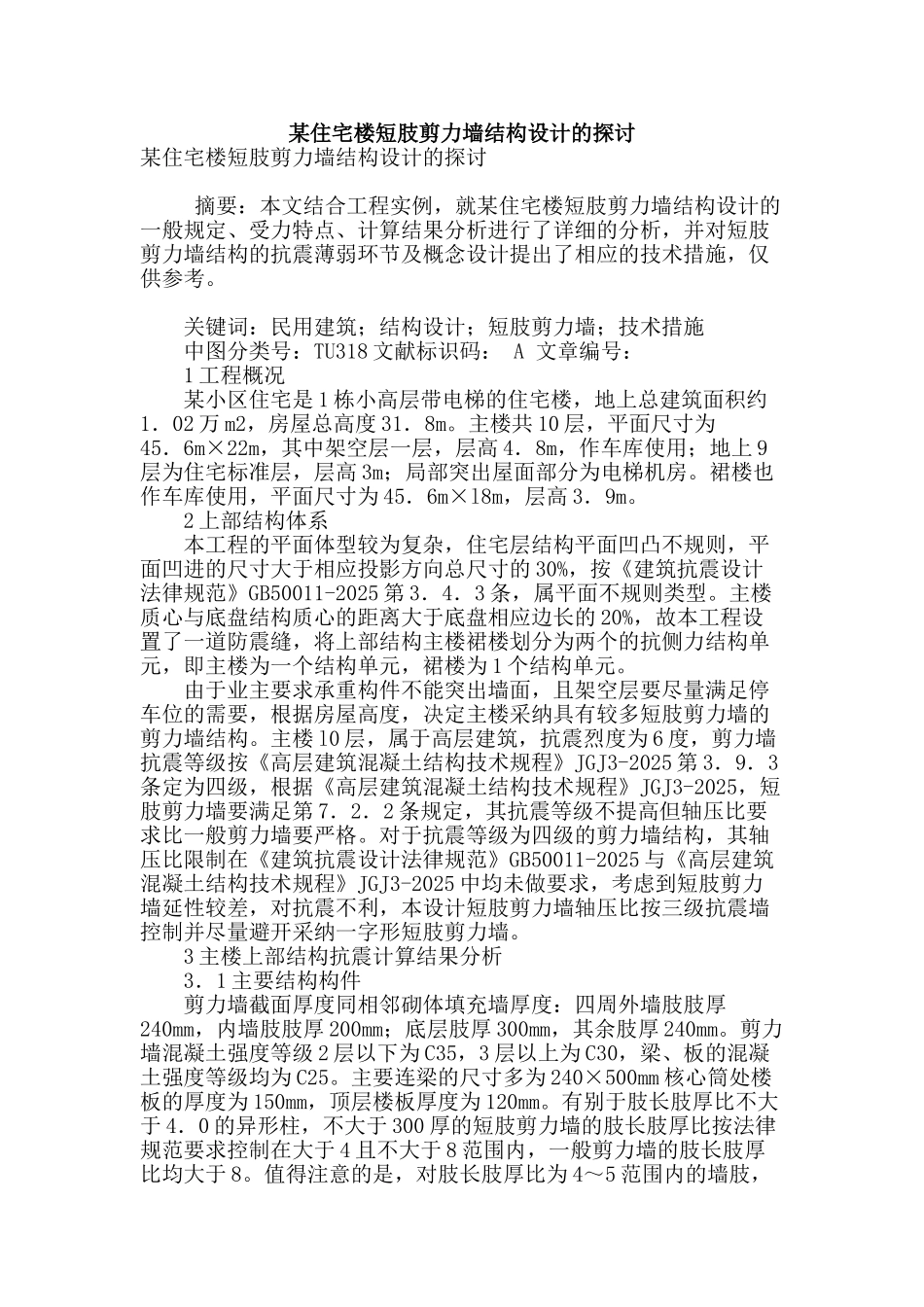

某住宅楼短肢剪力墙结构设计的探讨某住宅楼短肢剪力墙结构设计的探讨 摘要：本文结合工程实例，就某住宅楼短肢剪力墙结构设计的一般规定、受力特点、计算结果分析进行了详细的分析，并对短肢剪力墙结构的抗震薄弱环节及概念设计提出了相应的技术措施，仅供参考。 关键词：民用建筑；结构设计；短肢剪力墙；技术措施 中图分类号：TU318 文献标识码： A 文章编号： 1 工程概况 某小区住宅是 1 栋小高层带电梯的住宅楼，地上总建筑面积约1．02 万 m2，房屋总高度 31．8m。主楼共 10 层，平面尺寸为45．6m×22m，其中架空层一层，层高 4．8m，作车库使用；地上 9层为住宅标准层，层高 3m；局部突出屋面部分为电梯机房。裙楼也作车库使用，平面尺寸为 45．6m×l8m，层高 3．9m。 2 上部结构体系 本工程的平面体型较为复杂，住宅层结构平面凹凸不规则，平面凹进的尺寸大于相应投影方向总尺寸的 30%，按《建筑抗震设计法律规范》GB50011-2025 第 3．4．3 条，属平面不规则类型。主楼质心与底盘结构质心的距离大于底盘相应边长的 20%，故本工程设置了一道防震缝，将上部结构主楼裙楼划分为两个的抗侧力结构单元，即主楼为一个结构单元，裙楼为 1 个结构单元。 由于业主要求承重构件不能突出墙面，且架空层要尽量满足停车位的需要，根据房屋高度，决定主楼采纳具有较多短肢剪力墙的剪力墙结构。主楼 l0 层，属于高层建筑，抗震烈度为 6 度，剪力墙抗震等级按《高层建筑混凝土结构技术规程》JGJ3-2025 第 3．9．3条定为四级，根据《高层建筑混凝土结构技术规程》JGJ3-2025，短肢剪力墙要满足第 7．2．2 条规定，其抗震等级不提高但轴压比要求比一般剪力墙要严格。对于抗震等级为四级的剪力墙结构，其轴压比限制在《建筑抗震设计法律规范》GB50011-2025 与《高层建筑混凝土结构技术规程》JGJ3-2025 中均未做要求，考虑到短肢剪力墙延性较差，对抗震不利，本设计短肢剪力墙轴压比按三级抗震墙控制并尽量避开采纳一字形短肢剪力墙。 3 主楼上部结构抗震计算结果分析 3．1 主要结构构件 剪力墙截面厚度同相邻砌体填充墙厚度：四周外墙肢肢厚240mm，内墙肢肢厚 200mm；底层肢厚 300mm，其余肢厚 240mm。剪力墙混凝土强度等级 2 层以下为 C35，3 层以上为 C30，梁、板的混凝土强度等级均为 C25。主要连梁的尺寸多为 240×500mm 核心筒处楼板的厚度为 150mm，顶层楼板厚度为 120mm。有别于肢长肢厚比不...
