某住宅给排水施工方案

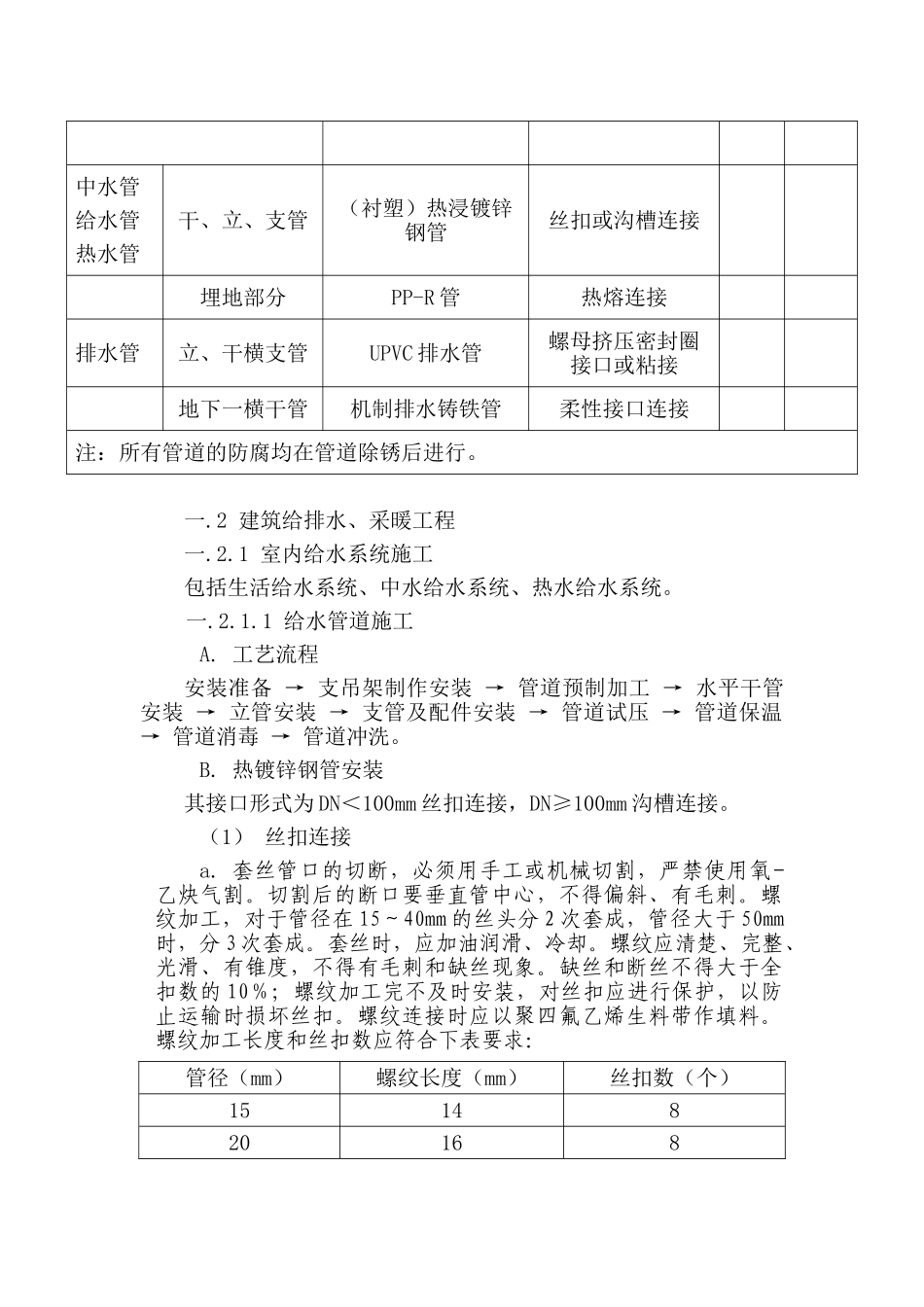

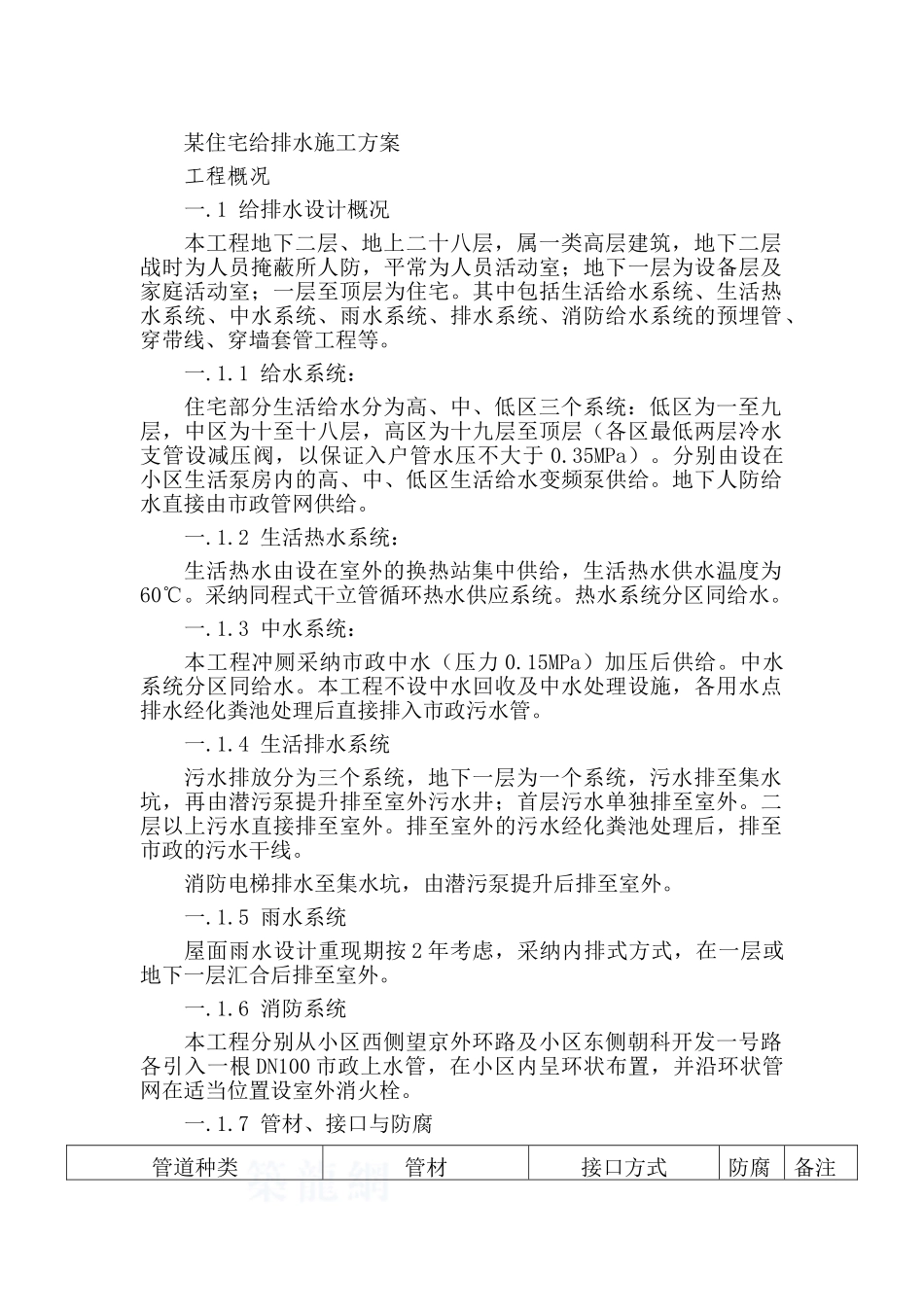

某住宅给排水施工方案工程概况一.1 给排水设计概况本工程地下二层、地上二十八层，属一类高层建筑，地下二层战时为人员掩蔽所人防，平常为人员活动室；地下一层为设备层及家庭活动室；一层至顶层为住宅。其中包括生活给水系统、生活热水系统、中水系统、雨水系统、排水系统、消防给水系统的预埋管、穿带线、穿墙套管工程等。一.1.1 给水系统：住宅部分生活给水分为高、中、低区三个系统：低区为一至九层，中区为十至十八层，高区为十九层至顶层（各区最低两层冷水支管设减压阀，以保证入户管水压不大于 0.35MPa）。分别由设在小区生活泵房内的高、中、低区生活给水变频泵供给。地下人防给水直接由市政管网供给。一.1.2 生活热水系统：生活热水由设在室外的换热站集中供给，生活热水供水温度为60℃。采纳同程式干立管循环热水供应系统。热水系统分区同给水。一.1.3 中水系统：本工程冲厕采纳市政中水（压力 0.15MPa）加压后供给。中水系统分区同给水。本工程不设中水回收及中水处理设施，各用水点排水经化粪池处理后直接排入市政污水管。一.1.4 生活排水系统污水排放分为三个系统，地下一层为一个系统，污水排至集水坑，再由潜污泵提升排至室外污水井；首层污水单独排至室外。二层以上污水直接排至室外。排至室外的污水经化粪池处理后，排至市政的污水干线。消防电梯排水至集水坑，由潜污泵提升后排至室外。一.1.5 雨水系统屋面雨水设计重现期按 2 年考虑，采纳内排式方式，在一层或地下一层汇合后排至室外。一.1.6 消防系统本工程分别从小区西侧望京外环路及小区东侧朝科开发一号路各引入一根 DN100 市政上水管，在小区内呈环状布置，并沿环状管网在适当位置设室外消火栓。一.1.7 管材、接口与防腐管道种类管材接口方式防腐备注中水管给水管热水管干、立、支管（衬塑）热浸镀锌钢管丝扣或沟槽连接埋地部分PP-R 管热熔连接排水管立、干横支管UPVC 排水管螺母挤压密封圈接口或粘接地下一横干管机制排水铸铁管柔性接口连接注：所有管道的防腐均在管道除锈后进行。一.2 建筑给排水、采暖工程一.2.1 室内给水系统施工包括生活给水系统、中水给水系统、热水给水系统。一.2.1.1 给水管道施工A. 工艺流程安装准备 → 支吊架制作安装 → 管道预制加工 → 水平干管安装 → 立管安装 → 支管及配件安装 → 管道试压 → 管道保温 → 管道消毒 → 管道冲洗。B. 热镀锌钢管安装其接口形式为 DN＜100mm 丝扣连接，DN≥10...
