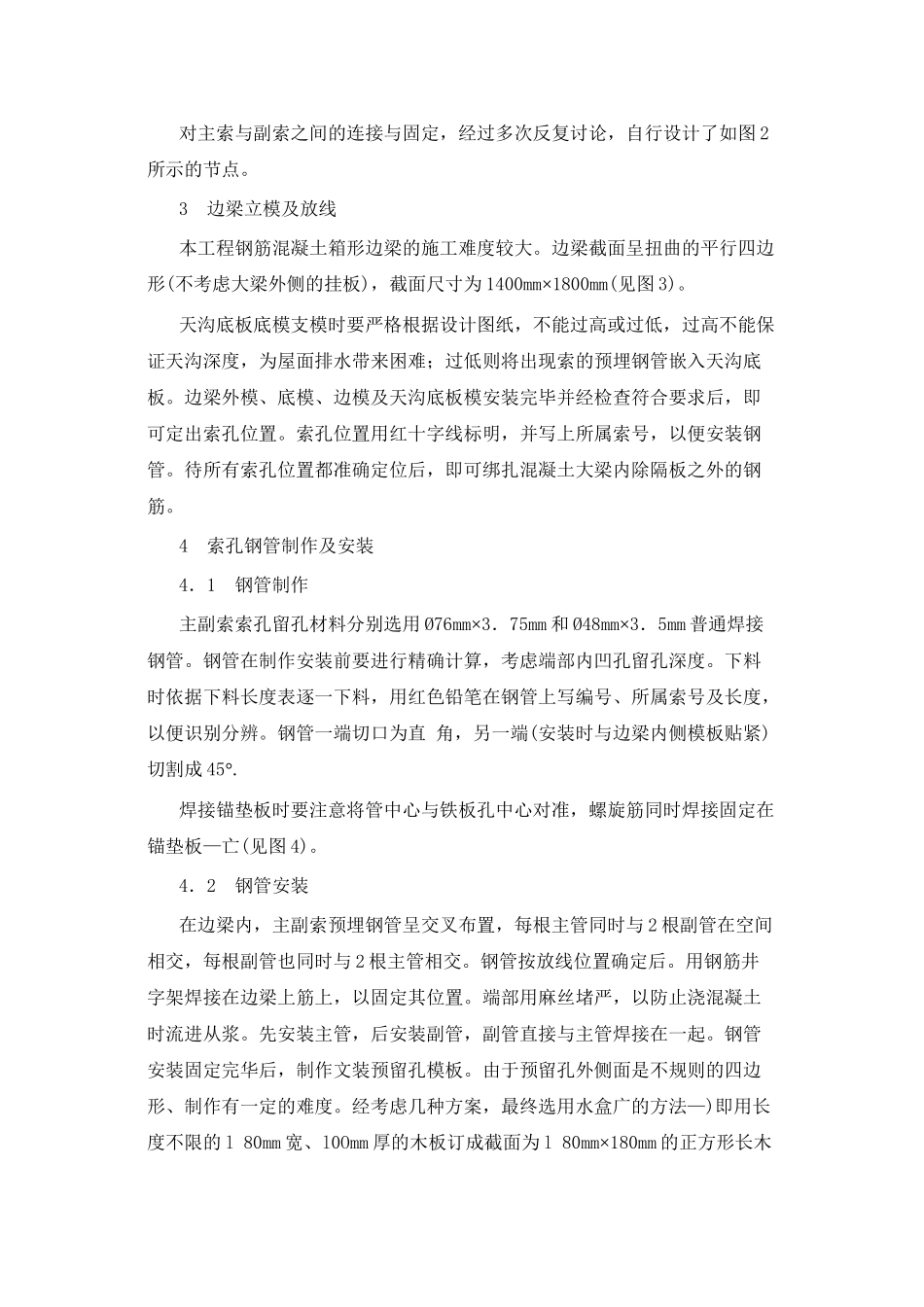

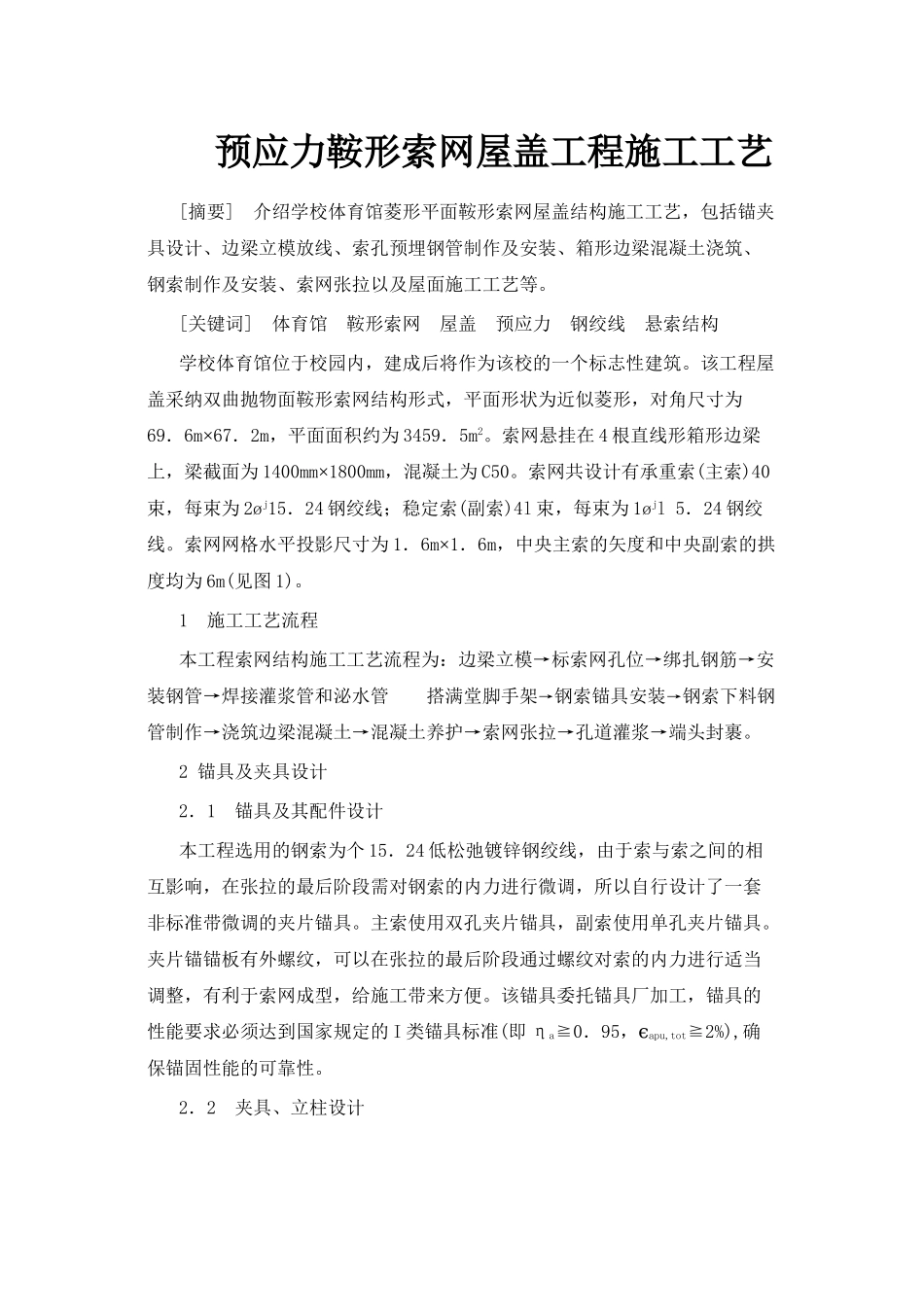

预应力鞍形索网屋盖工程施工工艺[摘要] 介绍学校体育馆菱形平面鞍形索网屋盖结构施工工艺，包括锚夹具设计、边梁立模放线、索孔预埋钢管制作及安装、箱形边梁混凝土浇筑、钢索制作及安装、索网张拉以及屋面施工工艺等。[关键词] 体育馆 鞍形索网 屋盖 预应力 钢绞线 悬索结构学校体育馆位于校园内，建成后将作为该校的一个标志性建筑。该工程屋盖采纳双曲抛物面鞍形索网结构形式，平面形状为近似菱形，对角尺寸为69．6m×67．2m，平面面积约为 3459．5m2。索网悬挂在 4 根直线形箱形边梁上，梁截面为 1400mm×1800mm，混凝土为 C50。索网共设计有承重索(主索)40束，每束为 2øj15．24 钢绞线；稳定索(副索)4l 束，每束为 1øjl 5．24 钢绞线。索网网格水平投影尺寸为 1．6m×1．6m，中央主索的矢度和中央副索的拱度均为 6m(见图 1)。1 施工工艺流程 本工程索网结构施工工艺流程为：边梁立模→标索网孔位→绑扎钢筋→安装钢管→焊接灌浆管和泌水管 搭满堂脚手架→钢索锚具安装→钢索下料钢管制作→浇筑边梁混凝土→混凝土养护→索网张拉→孔道灌浆→端头封裹。2 锚具及夹具设计2．1 锚具及其配件设计本工程选用的钢索为个 15．24 低松弛镀锌钢绞线，由于索与索之间的相互影响，在张拉的最后阶段需对钢索的内力进行微调，所以自行设计了一套非标准带微调的夹片锚具。主索使用双孔夹片锚具，副索使用单孔夹片锚具。夹片锚锚板有外螺纹，可以在张拉的最后阶段通过螺纹对索的内力进行适当调整，有利于索网成型，给施工带来方便。该锚具委托锚具厂加工，锚具的性能要求必须达到国家规定的 I 类锚具标准(即 ηa≧0．95，єapu,tot≧2%),确保锚固性能的可靠性。2．2 夹具、立柱设计对主索与副索之间的连接与固定，经过多次反复讨论，自行设计了如图 2所示的节点。3 边梁立模及放线本工程钢筋混凝土箱形边梁的施工难度较大。边梁截面呈扭曲的平行四边形(不考虑大梁外侧的挂板)，截面尺寸为 1400mm×1800mm(见图 3)。天沟底板底模支模时要严格根据设计图纸，不能过高或过低，过高不能保证天沟深度，为屋面排水带来困难；过低则将出现索的预埋钢管嵌入天沟底板。边梁外模、底模、边模及天沟底板模安装完毕并经检查符合要求后，即可定出索孔位置。索孔位置用红十字线标明，并写上所属索号，以便安装钢管。待所有索孔位置都准确定位后，即可绑扎混凝土大梁内除隔板之外的钢筋。4 索孔钢管制作及安装4．1 钢管制作主副索索...
