某公司设备安装作业指导书

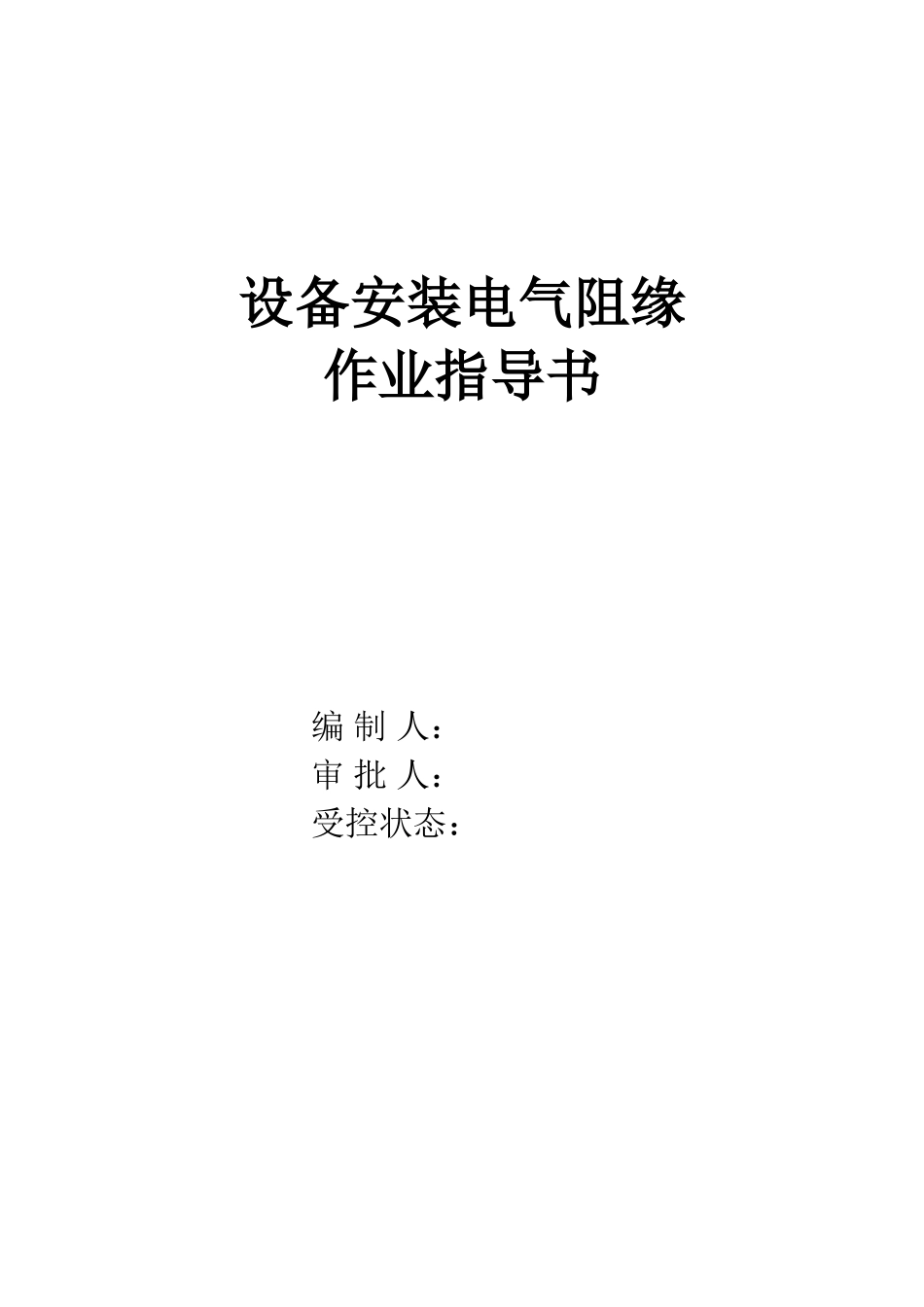

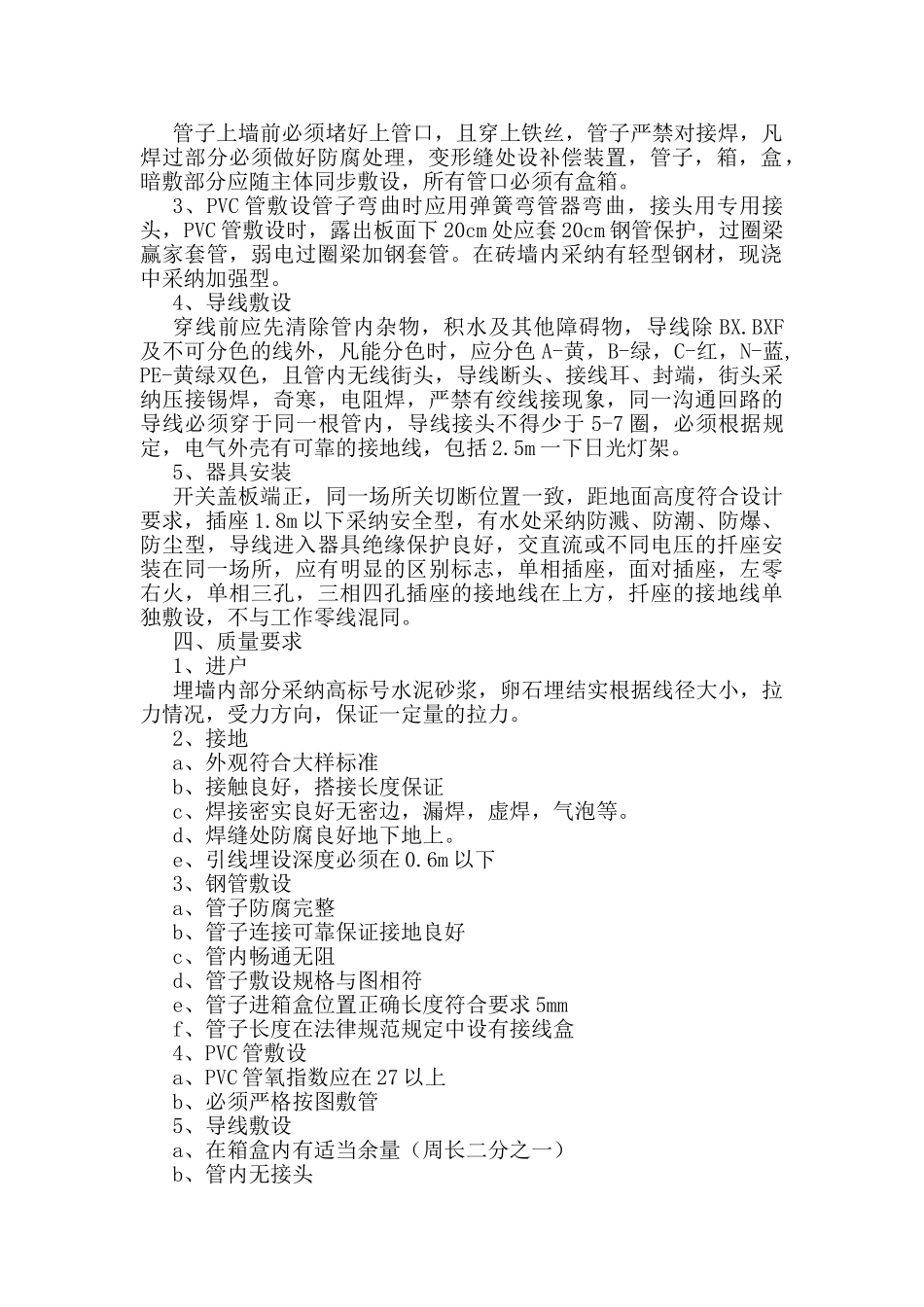

设备安装电气阻缘作业指导书编 制 人：审 批 人：受控状态：一、材质要求：配电箱，PVC 管，电线及电线盒等原材料进入现场必须三证齐全，并应向权威材料检测中心送检，取得试验合格的报告单后方可使用。下面是有关 PVC 管和接线盒的性能表。表一、PVC 塑料管的技术性能表公称直径壁厚每 m 重DNmmg151.380g/m201.4120g/m251.9322.5表二、PVC 电线盒技术性能表形状对角线每个重四方接线盒105±245g/个八方吊线盒80±265g/个二、准备工作： 1、进户标高按设计要求。 2、接地部分按设计要求。 3、钢管敷设，（箱体盒）都必须符合法律规范规定。 4、PVC 管敷设，原材料必须三证齐全，且有实验报告。 5、导线敷设时规格必须与设计相符，且三证齐全。 6、器具安装时，严把质量关。三、安装： 1、接地具体方法，按陕 D 大洋，按设计要求，扁铁为镀锌-40×4，角钢为镀锌 L50×50×5×2500，埋设时尽量选择电阻率低的土壤为接地极埋设点，距建筑物不小于 1.5m，角钢埋设间距为5m，角钢顶部距自然地面小得小于 0.6m，新疆地区不小于 1m。2、钢管敷设管子上墙前必须堵好上管口，且穿上铁丝，管子严禁对接焊，凡焊过部分必须做好防腐处理，变形缝处设补偿装置，管子，箱，盒，暗敷部分应随主体同步敷设，所有管口必须有盒箱。3、PVC 管敷设管子弯曲时应用弹簧弯管器弯曲，接头用专用接头，PVC 管敷设时，露出板面下 20cm 处应套 20cm 钢管保护，过圈梁赢家套管，弱电过圈梁加钢套管。在砖墙内采纳有轻型钢材，现浇中采纳加强型。4、导线敷设穿线前应先清除管内杂物，积水及其他障碍物，导线除 BX.BXF及不可分色的线外，凡能分色时，应分色 A-黄，B-绿，C-红，N-蓝,PE-黄绿双色，且管内无线街头，导线断头、接线耳、封端，街头采纳压接锡焊，奇寒，电阻焊，严禁有绞线接现象，同一沟通回路的导线必须穿于同一根管内，导线接头不得少于 5-7 圈，必须根据规定，电气外壳有可靠的接地线，包括 2.5m 一下日光灯架。5、器具安装开关盖板端正，同一场所关切断位置一致，距地面高度符合设计要求，插座 1.8m 以下采纳安全型，有水处采纳防溅、防潮、防爆、防尘型，导线进入器具绝缘保护良好，交直流或不同电压的扦座安装在同一场所，应有明显的区别标志，单相插座，面对插座，左零右火，单相三孔，三相四孔插座的接地线在上方，扦座的接地线单独敷设，不与工作零线混同。四、质量要求1、进户埋墙内部分采纳高标号水泥砂浆，卵石埋...
