某办公楼施工现场临时施工用水用电方案

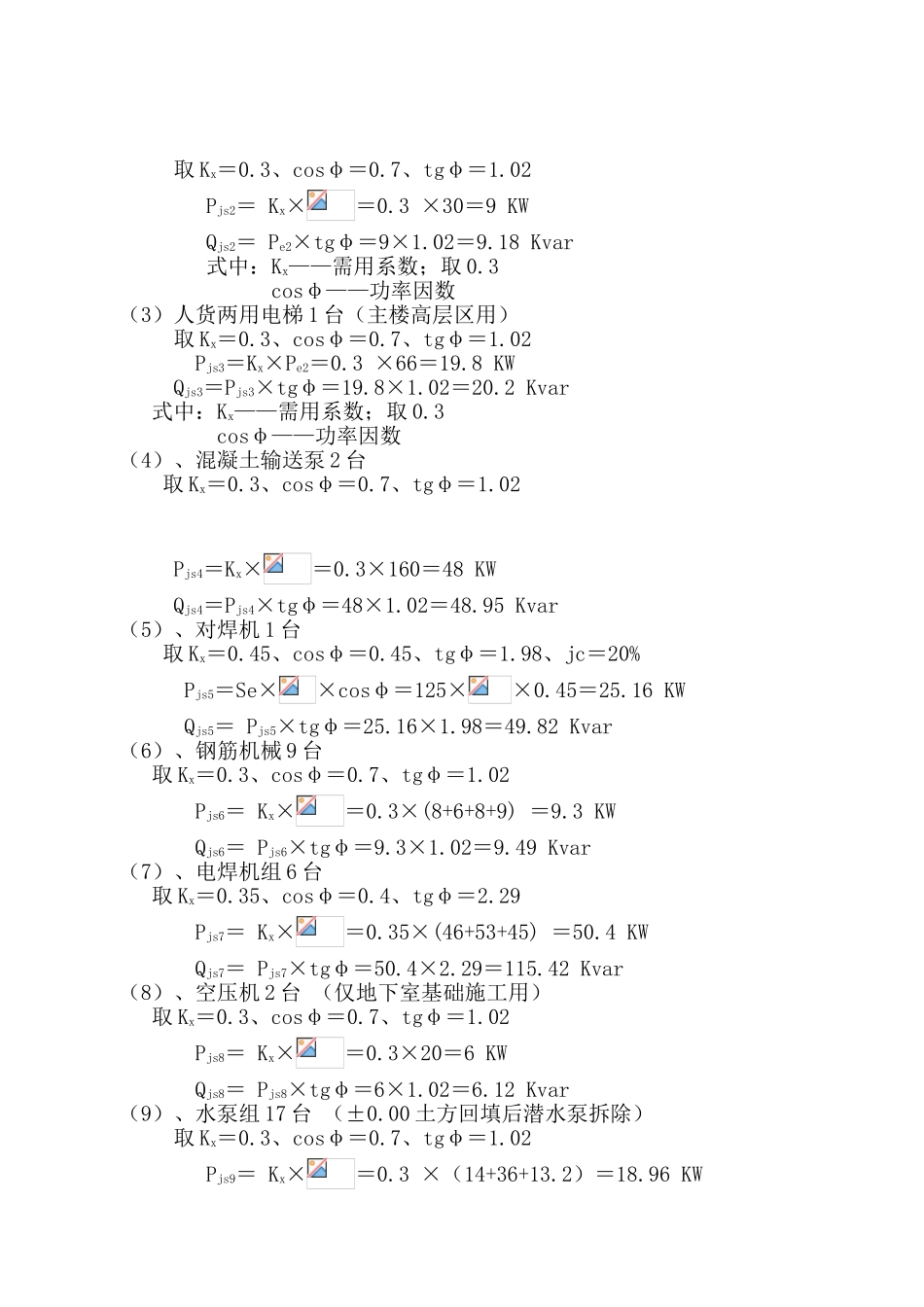

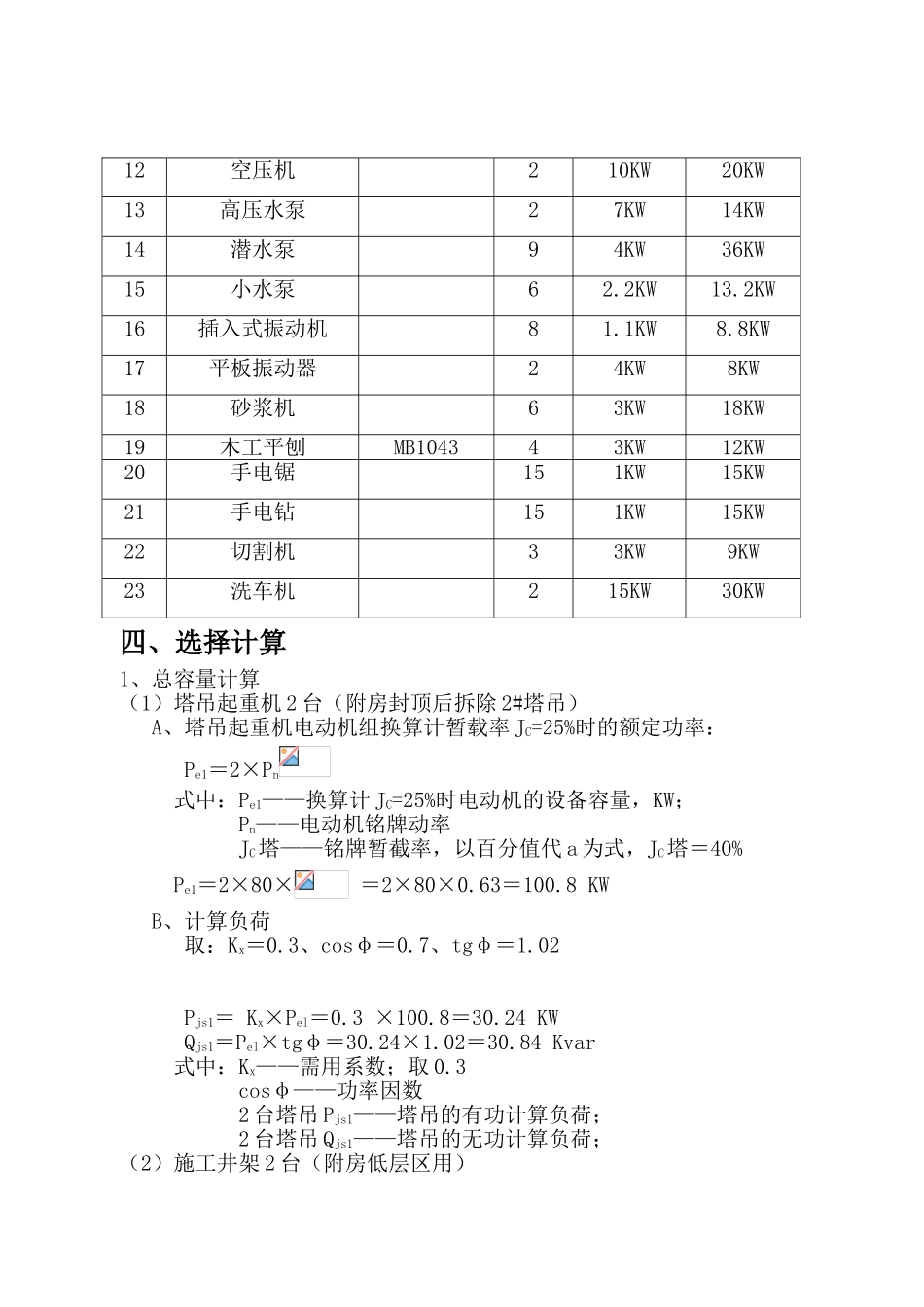

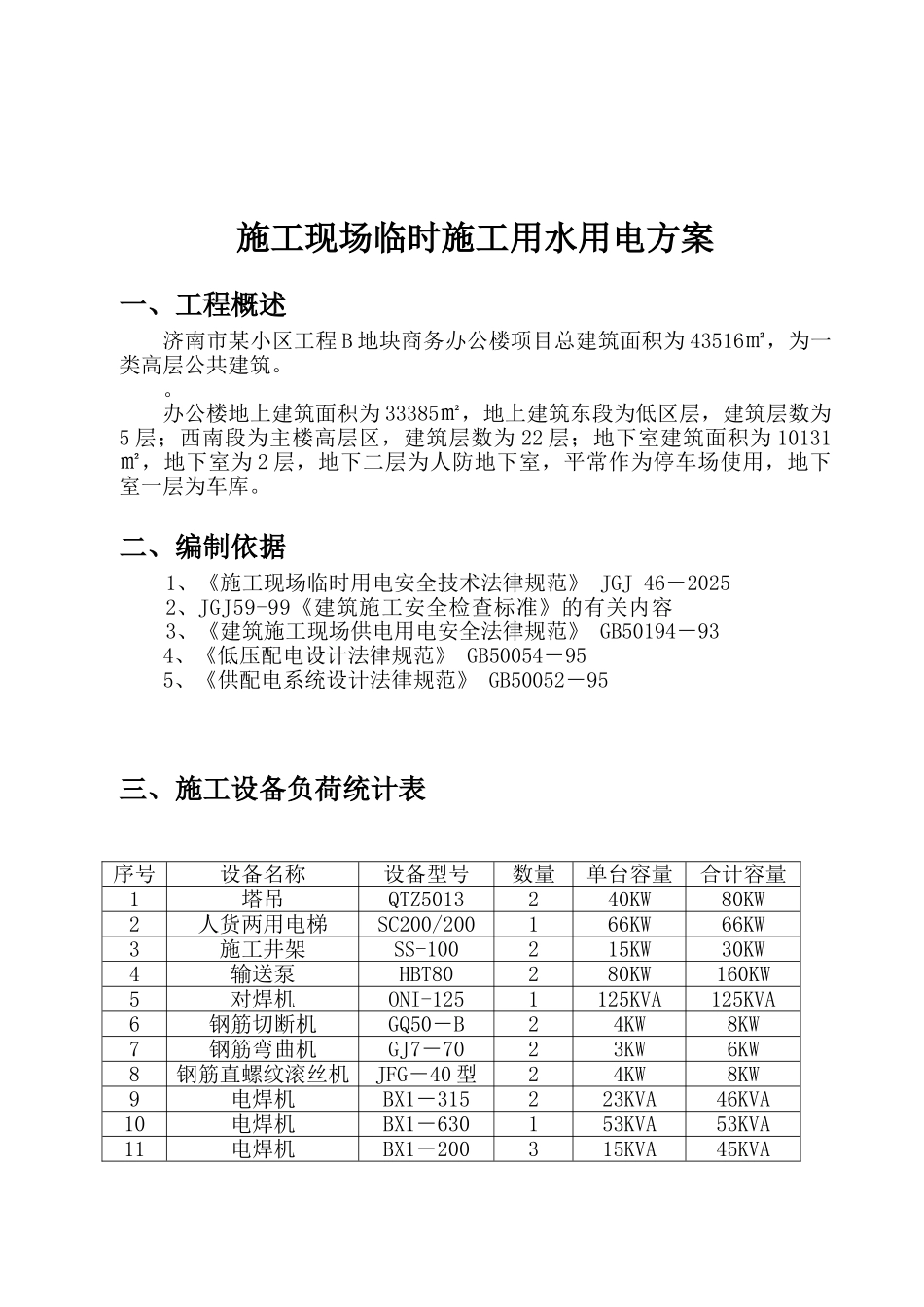

施工现场临时施工用水用电方案一、工程概述济南市某小区工程 B 地块商务办公楼项目总建筑面积为 43516㎡，为一类高层公共建筑。。办公楼地上建筑面积为 33385㎡，地上建筑东段为低区层，建筑层数为5 层；西南段为主楼高层区，建筑层数为 22 层；地下室建筑面积为 10131㎡，地下室为 2 层，地下二层为人防地下室，平常作为停车场使用，地下室一层为车库。二、编制依据1、《施工现场临时用电安全技术法律规范》 JGJ 46－20252、JGJ59-99《建筑施工安全检查标准》的有关内容3、《建筑施工现场供电用电安全法律规范》 GB50194－934、《低压配电设计法律规范》 GB50054－955、《供配电系统设计法律规范》 GB50052－95三、施工设备负荷统计表序号设备名称设备型号数量单台容量合计容量1塔吊QTZ5013240KW80KW2人货两用电梯SC200/200166KW66KW3施工井架SS-100215KW30KW4输送泵HBT80280KW160KW5对焊机ONI-1251125KVA125KVA6钢筋切断机GQ50－B24KW8KW7钢筋弯曲机GJ7－7023KW6KW8钢筋直螺纹滚丝机JFG－40 型24KW8KW9电焊机BX1－315223KVA46KVA10电焊机BX1－630153KVA53KVA11电焊机BX1－200315KVA45KVA12空压机210KW20KW13高压水泵27KW14KW14潜水泵94KW36KW15小水泵62.2KW13.2KW16插入式振动机81.1KW8.8KW17平板振动器24KW8KW18砂浆机63KW18KW19木工平刨MB104343KW12KW20手电锯151KW15KW21手电钻151KW15KW22切割机33KW9KW23洗车机215KW30KW四、选择计算1、总容量计算（1）塔吊起重机 2 台（附房封顶后拆除 2#塔吊）A、塔吊起重机电动机组换算计暂载率 JC=25%时的额定功率：Pe1＝2×Pn式中：Pe1——换算计 JC=25%时电动机的设备容量，KW； Pn——电动机铭牌动率 JC塔——铭牌暂截率，以百分值代 a 为式，JC塔＝40% Pe1＝2×80× ＝2×80×0.63＝100.8 KWB、计算负荷取：Kx＝0.3、cosφ＝0.7、tgφ＝1.02 Pjs1＝ Kx×Pel＝0.3 ×100.8＝30.24 KWQjs1＝Pel×tgφ＝30.24×1.02＝30.84 Kvar式中：Kx——需用系数；取 0.3 cosφ——功率因数 2 台塔吊 Pjs1——塔吊的有功计算负荷； 2 台塔吊 Qjs1——塔吊的无功计算负荷；（2）施工井架 2 台（附房低层区用）取 Kx＝0.3、cosφ＝0.7、tgφ＝1.02 Pjs2＝ Kx×＝0.3 ×30＝9 KWQjs2＝ Pe2×tgφ＝9×1.02＝9.18 Kvar式中：Kx——需用系数；取 0.3cosφ——功率因数（3）人货两用电梯 1 台（主楼高层区用）取 Kx＝0.3、cosφ＝0.7、tgφ＝1.02 Pjs3＝Kx×Pe2＝...
