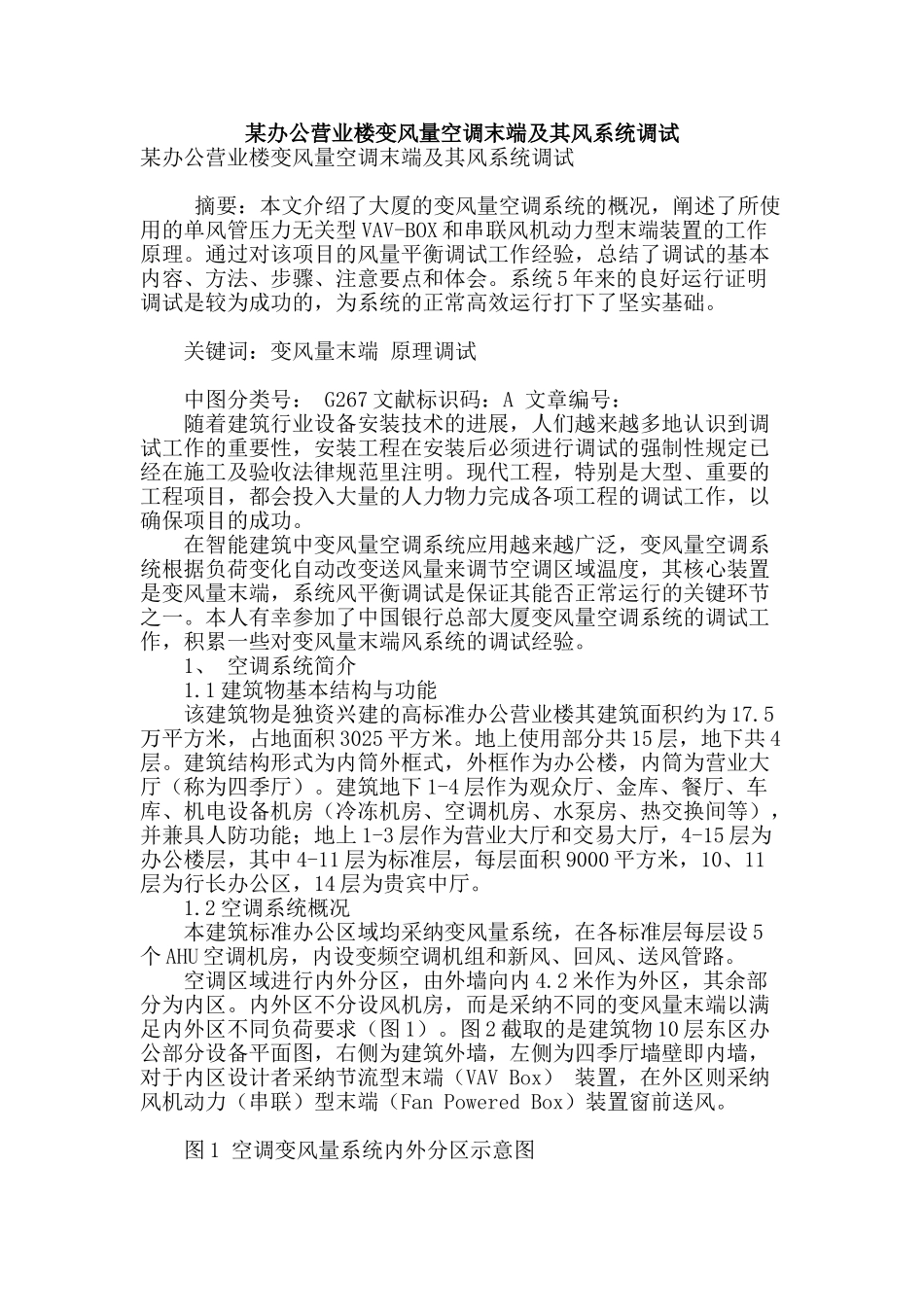

某办公营业楼变风量空调末端及其风系统调试某办公营业楼变风量空调末端及其风系统调试 摘要：本文介绍了大厦的变风量空调系统的概况，阐述了所使用的单风管压力无关型 VAV-BOX 和串联风机动力型末端装置的工作原理。通过对该项目的风量平衡调试工作经验，总结了调试的基本内容、方法、步骤、注意要点和体会。系统 5 年来的良好运行证明调试是较为成功的，为系统的正常高效运行打下了坚实基础。 关键词：变风量末端 原理调试 中图分类号： G267 文献标识码：A 文章编号： 随着建筑行业设备安装技术的进展，人们越来越多地认识到调试工作的重要性，安装工程在安装后必须进行调试的强制性规定已经在施工及验收法律规范里注明。现代工程，特别是大型、重要的工程项目，都会投入大量的人力物力完成各项工程的调试工作，以确保项目的成功。 在智能建筑中变风量空调系统应用越来越广泛，变风量空调系统根据负荷变化自动改变送风量来调节空调区域温度，其核心装置是变风量末端，系统风平衡调试是保证其能否正常运行的关键环节之一。本人有幸参加了中国银行总部大厦变风量空调系统的调试工作，积累一些对变风量末端风系统的调试经验。 1、 空调系统简介 1.1 建筑物基本结构与功能 该建筑物是独资兴建的高标准办公营业楼其建筑面积约为 17.5万平方米，占地面积 3025 平方米。地上使用部分共 15 层，地下共 4层。建筑结构形式为内筒外框式，外框作为办公楼，内筒为营业大厅（称为四季厅）。建筑地下 1-4 层作为观众厅、金库、餐厅、车库、机电设备机房（冷冻机房、空调机房、水泵房、热交换间等），并兼具人防功能；地上 1-3 层作为营业大厅和交易大厅，4-15 层为办公楼层，其中 4-11 层为标准层，每层面积 9000 平方米，10、11层为行长办公区，14 层为贵宾中厅。 1.2 空调系统概况 本建筑标准办公区域均采纳变风量系统，在各标准层每层设 5个 AHU 空调机房，内设变频空调机组和新风、回风、送风管路。 空调区域进行内外分区，由外墙向内 4.2 米作为外区，其余部分为内区。内外区不分设风机房，而是采纳不同的变风量末端以满足内外区不同负荷要求（图 1）。图 2 截取的是建筑物 10 层东区办公部分设备平面图，右侧为建筑外墙，左侧为四季厅墙壁即内墙，对于内区设计者采纳节流型末端（VAV Box） 装置，在外区则采纳风机动力（串联）型末端（Fan Powered Box）装置窗前送风。 图 1 空调变风量系统内外...
