某工业项目烧结设备安装施工方案

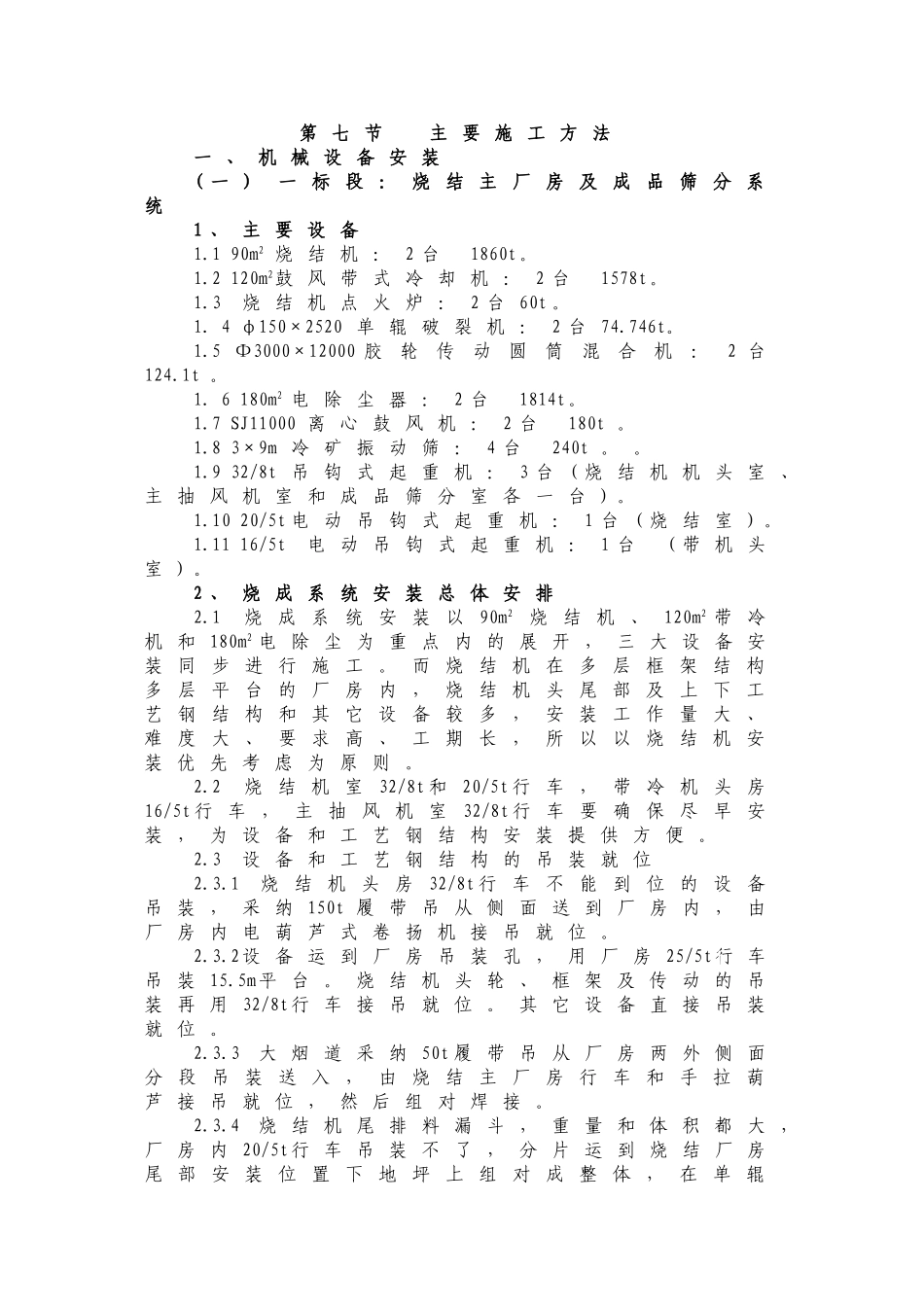

第 七 节 主 要 施 工 方 法一 、 机 械 设 备 安 装( 一 ) 一 标 段 ： 烧 结 主 厂 房 及 成 品 筛 分 系统1 、 主 要 设 备1.1 90m2 烧 结 机 ： 2 台 1860t。1.2 120m2鼓 风 带 式 冷 却 机 ： 2 台 1578t。1.3 烧 结 机 点 火 炉 ： 2 台 60t 。1. 4 φ150×2520 单 辊 破 裂 机 ： 2 台 74.746t。1.5 Φ3000×12000 胶轮传动圆筒混合机：2 台 124.1t 。1. 6 180m2 电 除 尘 器 ： 2 台 1814t。1.7 SJ11000 离 心 鼓 风 机 ： 2 台 180t 。1.8 3×9m 冷 矿 振 动 筛 ： 4 台 240t 。 。1.9 32/8t 吊 钩 式 起 重 机 ： 3 台 ( 烧 结 机 机 头 室 、主 抽 风 机 室 和 成 品 筛 分 室 各 一 台 ) 。1.10 20/5t 电 动 吊 钩 式 起 重 机 ： 1 台 ( 烧 结 室 ) 。1.11 16/5t 电 动 吊 钩 式 起 重 机 ： 1 台 ( 带 机 头室 ) 。2 、 烧 成 系 统 安 装 总 体 安 排2.1 烧成系统安装以90m2烧结机、120m2 带冷机 和 180m2 电 除 尘 为 重 点 内 的 展 开 ， 三 大 设 备 安装 同 步 进 行 施 工 。 而 烧 结 机 在 多 层 框 架 结 构多 层 平 台 的 厂 房 内 ， 烧 结 机 头 尾 部 及 上 下 工艺 钢 结 构 和 其 它 设 备 较 多 ， 安 装 工 作 量 大 、难 度 大 、 要 求 高 、 工 期 长 ， 所 以 以 烧 结 机 安装 优 先 考 虑 为 原 则 。2.2 烧结机室32/8t 和20/5t 行车，带冷机头房16/5t 行 车 ， 主 抽 风 机 室32/8t 行 车 要 确 保 尽 早 安装 ， 为 设 备 和 工 艺 钢 结 构 安 装 提 供 方 便 。2.3 设 备 和 工 艺 钢 结 构 的 吊 装 就 位2.3.1 烧结机头房32/8t 行车不能到位的设备吊 装 ， 采 纳 150t 履 带 吊 从 侧 面 送 到 厂 房 内 ， 由厂 房 内 电 葫 芦 式 卷 扬 机 接 吊 就 位 。2.3.2设 备 运 到 厂 房 吊 装 孔 ， 用 厂 房 25/5t行 车吊 装 15.5m平 台 。 烧 结 机 头 轮 、 框 架 及 传 动 的 吊装 再 用 32/8t行 车 接 吊 就 位 。 其 它 设 备 直 接 吊 装就...
