某工程测量施工技术交底

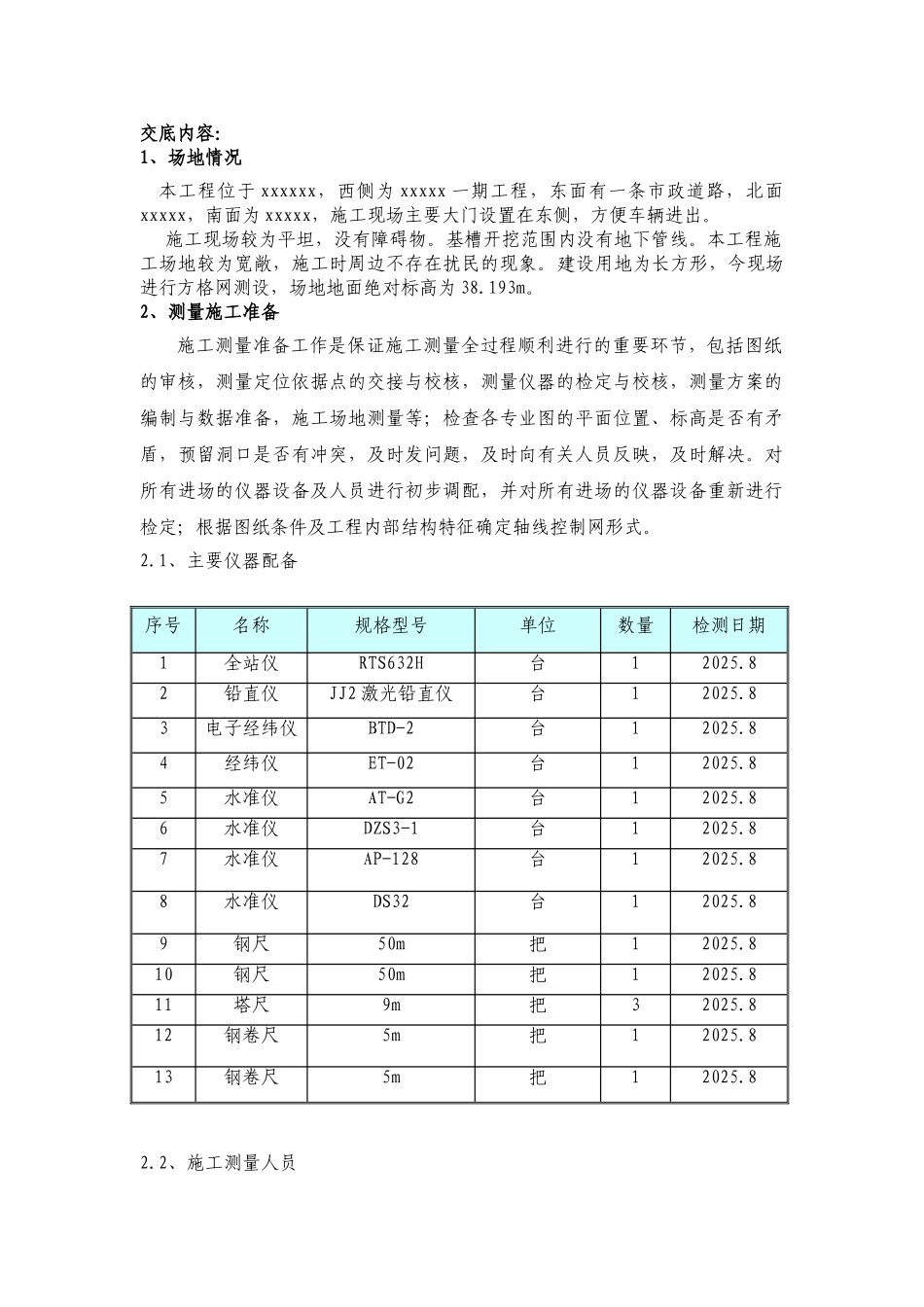

交底内容：1、场地情况本工程位于 xxxxxx，西侧为 xxxxx 一期工程，东面有一条市政道路，北面xxxxx，南面为 xxxxx，施工现场主要大门设置在东侧，方便车辆进出。施工现场较为平坦，没有障碍物。基槽开挖范围内没有地下管线。本工程施工场地较为宽敞，施工时周边不存在扰民的现象。建设用地为长方形，今现场进行方格网测设，场地地面绝对标高为 38.193m。2、测量施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发问题，及时向有关人员反映，及时解决。对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；根据图纸条件及工程内部结构特征确定轴线控制网形式。2.1、主要仪器配备2.2、施工测量人员序号名称规格型号单位数量检测日期1全站仪RTS632H台12025.82铅直仪JJ2 激光铅直仪台12025.83电子经纬仪BTD-2台12025.84经纬仪ET-02台12025.85水准仪AT-G2台12025.86水准仪DZS3-1台12025.87水准仪AP-128台12025.88水准仪DS32台12025.89钢尺50m把12025.810钢尺50m把12025.811塔尺9m把32025.812钢卷尺5m把12025.813钢卷尺5m把12025.83、场区平面控制网的测设3.1、场区平面控制网布设原则及要求3.1.1、平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度”的原则。3.1.2、轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。3.1.3、控制点应选在通视条件良好、安全、易保护的地方。3.1.4、轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。应在永久路面、墙面留设控制点。在路面上留设控制点可用水泥钉钉牢。并用油漆作出标记。在墙面留设控制点可用墨斗弹出墨线。在现场土壤中作定位桩，实行木桩钉牢，浇筑混凝土。见下图。3.2、平面控制网的布设根据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。首级控制采纳建筑方格网；再根据建筑方格网加密成各单体的建筑物平面姓名岗位名称资格技术负责人工程师测量管理持证测量技术员持证测量技术员持证测量技术员持证控制网，作为二级控制。两控制网等级均确定为二级。3.2.1、城市坐标系统的引测及首级控制的测设根据北京市城乡建设委员会和北京市城市规划管理局联合发布的城规发[1998]2号通...
