某机组锅炉基础施工技术措施

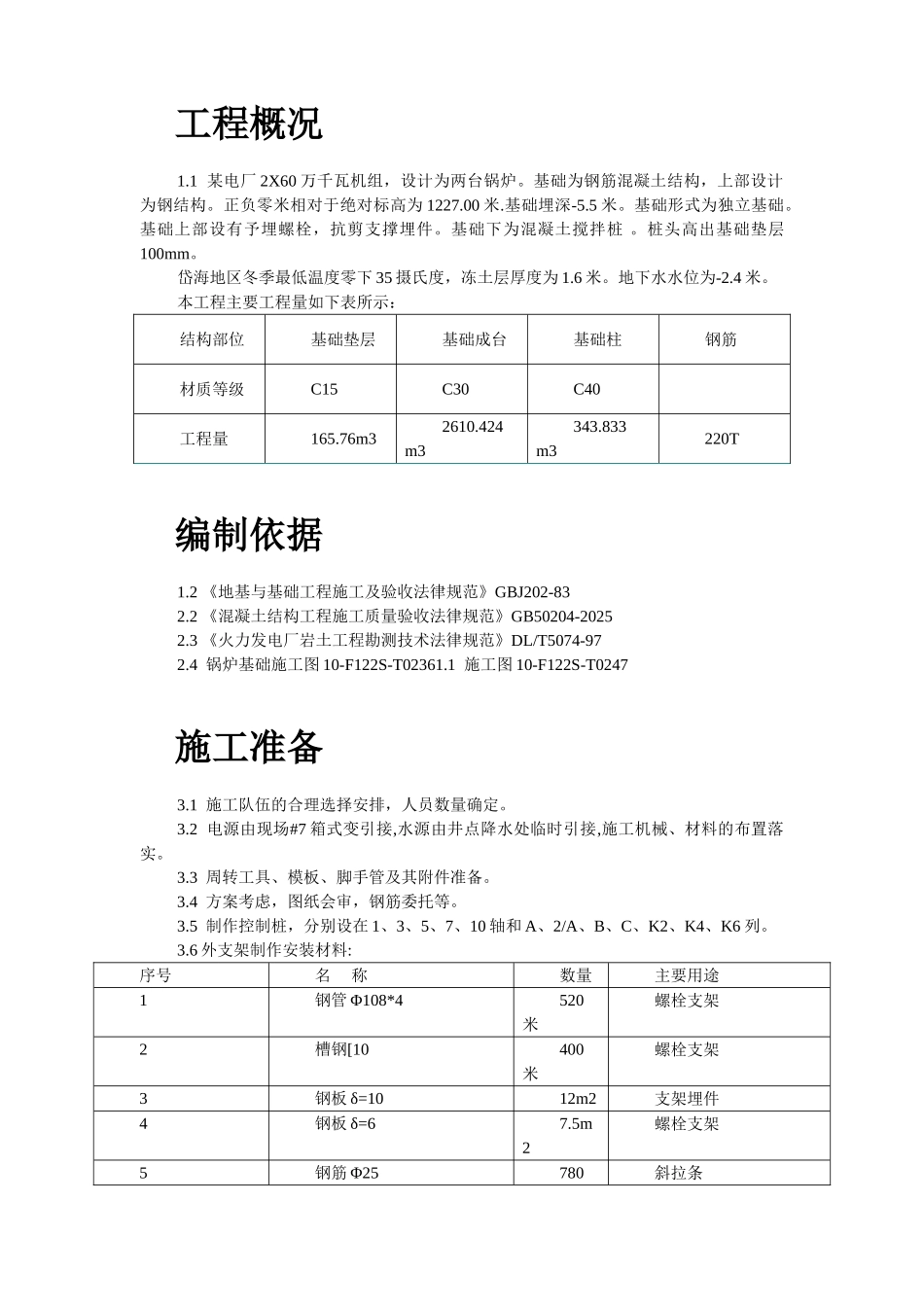

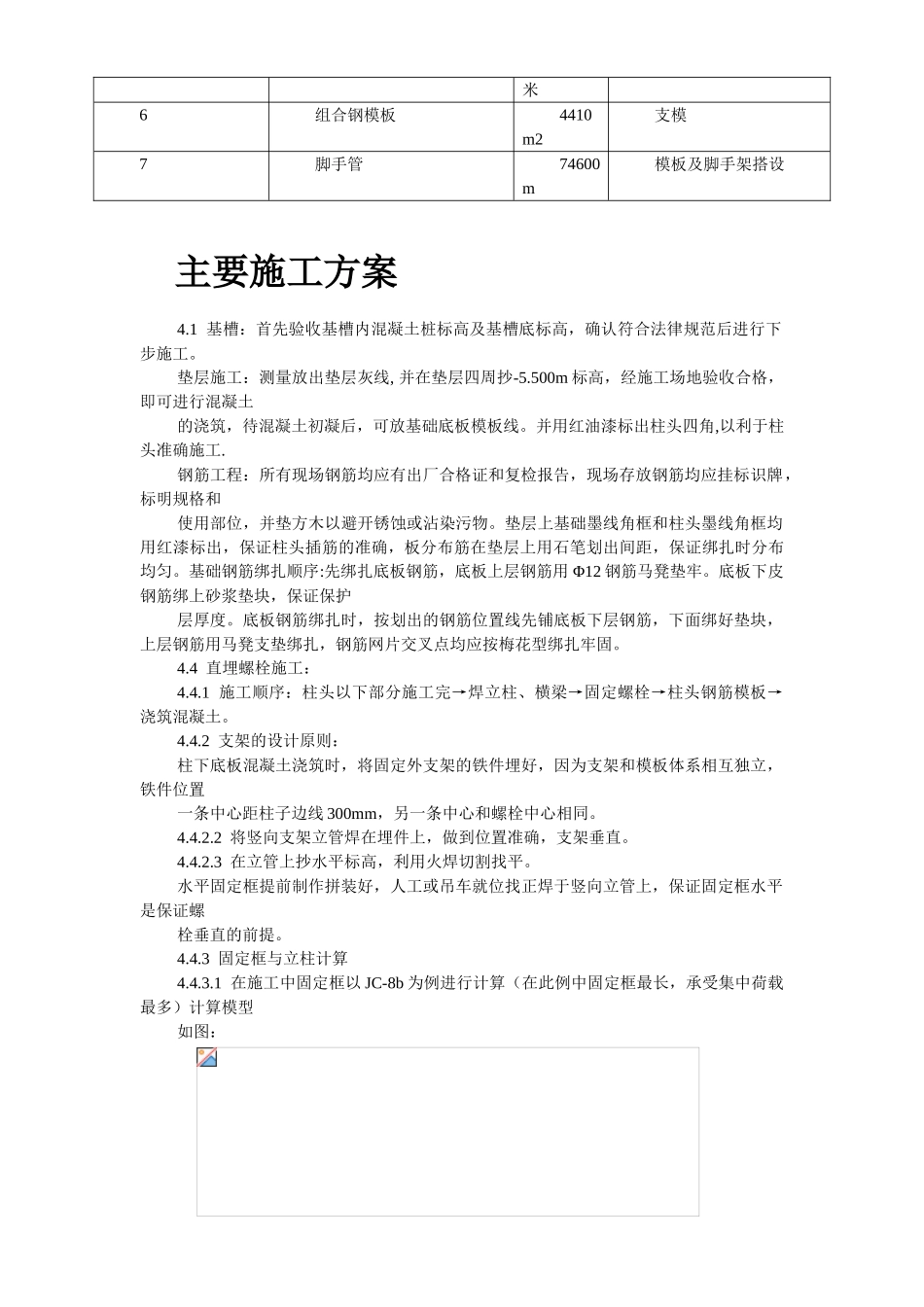

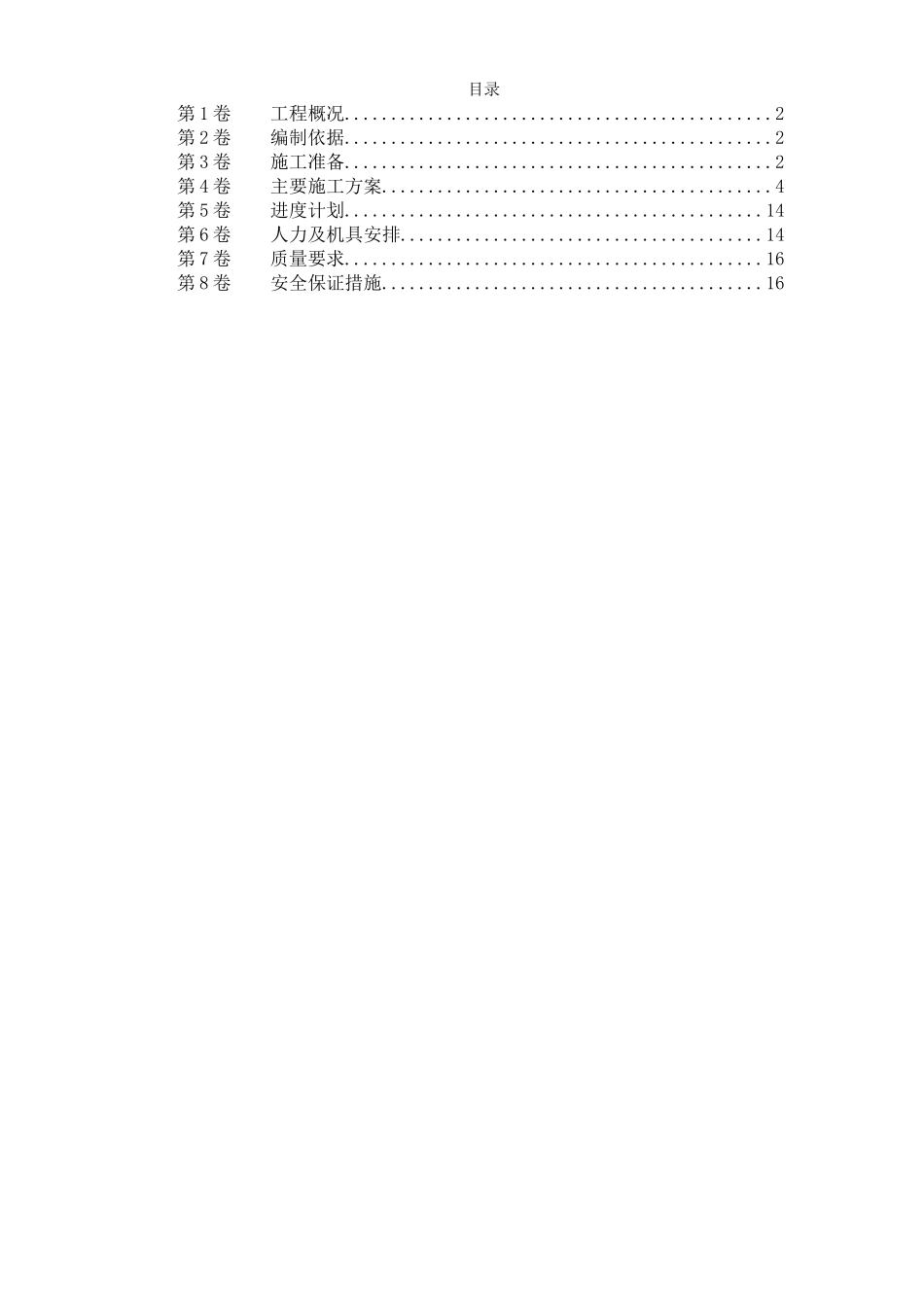

目录第 1 卷工程概况..............................................2第 2 卷编制依据..............................................2第 3 卷施工准备..............................................2第 4 卷主要施工方案..........................................4第 5 卷进度计划.............................................14第 6 卷人力及机具安排.......................................14第 7 卷质量要求.............................................16第 8 卷安全保证措施.........................................16工程概况1.1 某电厂 2X60 万千瓦机组，设计为两台锅炉。基础为钢筋混凝土结构，上部设计为钢结构。正负零米相对于绝对标高为 1227.00 米.基础埋深-5.5 米。基础形式为独立基础。基础上部设有予埋螺栓，抗剪支撑埋件。基础下为混凝土搅拌桩 。桩头高出基础垫层100mm。岱海地区冬季最低温度零下 35 摄氏度，冻土层厚度为 1.6 米。地下水水位为-2.4 米。本工程主要工程量如下表所示：结构部位基础垫层基础成台基础柱钢筋材质等级C15C30C40工程量165.76m32610.424 m3343.833 m3220T编制依据1.2 《地基与基础工程施工及验收法律规范》GBJ202-832.2 《混凝土结构工程施工质量验收法律规范》GB50204-20252.3 《火力发电厂岩土工程勘测技术法律规范》DL/T5074-972.4 锅炉基础施工图 10-F122S-T02361.1 施工图 10-F122S-T0247施工准备3.1 施工队伍的合理选择安排，人员数量确定。3.2 电源由现场#7 箱式变引接,水源由井点降水处临时引接,施工机械、材料的布置落实。3.3 周转工具、模板、脚手管及其附件准备。3.4 方案考虑，图纸会审，钢筋委托等。3.5 制作控制桩，分别设在 1、3、5、7、10 轴和 A、2/A、B、C、K2、K4、K6 列。3.6 外支架制作安装材料:序号名 称数量主要用途1钢管 Φ108*4520米螺栓支架2槽钢[10400米螺栓支架3钢板 δ=1012m2支架埋件4钢板 δ=67.5m2螺栓支架5钢筋 Φ25780斜拉条米6组合钢模板4410 m2支模7脚手管74600m模板及脚手架搭设主要施工方案4.1 基槽：首先验收基槽内混凝土桩标高及基槽底标高，确认符合法律规范后进行下步施工。垫层施工：测量放出垫层灰线, 并在垫层四周抄-5.500m 标高，经施工场地验收合格，即可进行混凝土 的浇筑，待混凝土初凝后，可放基础底板模板线。并用红油漆标出柱头四角,以利于柱头准确施工.钢筋工程：所有...
