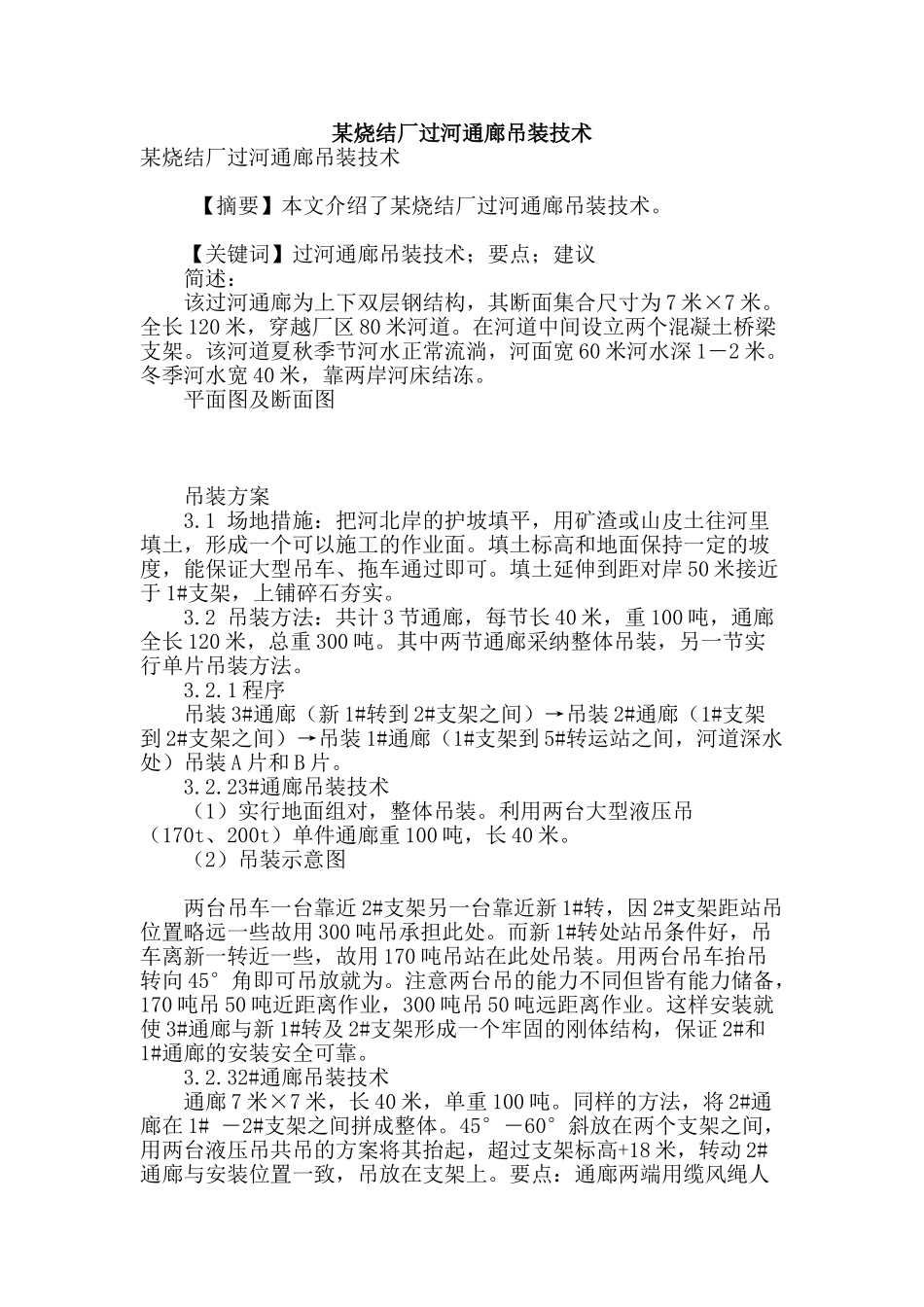

某烧结厂过河通廊吊装技术某烧结厂过河通廊吊装技术 【摘要】本文介绍了某烧结厂过河通廊吊装技术。 【关键词】过河通廊吊装技术；要点；建议 简述： 该过河通廊为上下双层钢结构，其断面集合尺寸为 7 米×7 米。全长 120 米，穿越厂区 80 米河道。在河道中间设立两个混凝土桥梁支架。该河道夏秋季节河水正常流淌，河面宽 60 米河水深 1―2 米。冬季河水宽 40 米，靠两岸河床结冻。 平面图及断面图 吊装方案 3.1 场地措施：把河北岸的护坡填平，用矿渣或山皮土往河里填土，形成一个可以施工的作业面。填土标高和地面保持一定的坡度，能保证大型吊车、拖车通过即可。填土延伸到距对岸 50 米接近于 1#支架，上铺碎石夯实。 3.2 吊装方法：共计 3 节通廊，每节长 40 米，重 100 吨，通廊全长 120 米，总重 300 吨。其中两节通廊采纳整体吊装，另一节实行单片吊装方法。 3.2.1 程序 吊装 3#通廊（新 1#转到 2#支架之间）→吊装 2#通廊（1#支架到 2#支架之间）→吊装 1#通廊（1#支架到 5#转运站之间，河道深水处）吊装 A 片和 B 片。 3.2.23#通廊吊装技术 （1）实行地面组对，整体吊装。利用两台大型液压吊（170t、200t）单件通廊重 100 吨，长 40 米。 （2）吊装示意图 两台吊车一台靠近 2#支架另一台靠近新 1#转，因 2#支架距站吊位置略远一些故用 300 吨吊承担此处。而新 1#转处站吊条件好，吊车离新一转近一些，故用 170 吨吊站在此处吊装。用两台吊车抬吊转向 45°角即可吊放就为。注意两台吊的能力不同但皆有能力储备，170 吨吊 50 吨近距离作业，300 吨吊 50 吨远距离作业。这样安装就使 3#通廊与新 1#转及 2#支架形成一个牢固的刚体结构，保证 2#和1#通廊的安装安全可靠。 3.2.32#通廊吊装技术 通廊 7 米×7 米，长 40 米，单重 100 吨。同样的方法，将 2#通廊在 1# ―2#支架之间拼成整体。45°―60°斜放在两个支架之间，用两台液压吊共吊的方案将其抬起，超过支架标高+18 米，转动 2#通廊与安装位置一致，吊放在支架上。要点：通廊两端用缆风绳人力拉扯，防止空中摆动。因此 2#通廊与 3#通廊成一个整体。3#通廊与新 1#转固定，形成一个刚体结构。由新 1#转、1#支架、2#支架固定通廊。必须临时固定 1#支架与 2#通廊。 3.2.41#通廊吊装技术 此通廊吊装的难度是最大的。其原因是河里不能站吊，吊车站吊距离通廊中心远，整体吊装因当地吊车...
