某煤矿深部新进风井提升机房工程施工组织设计

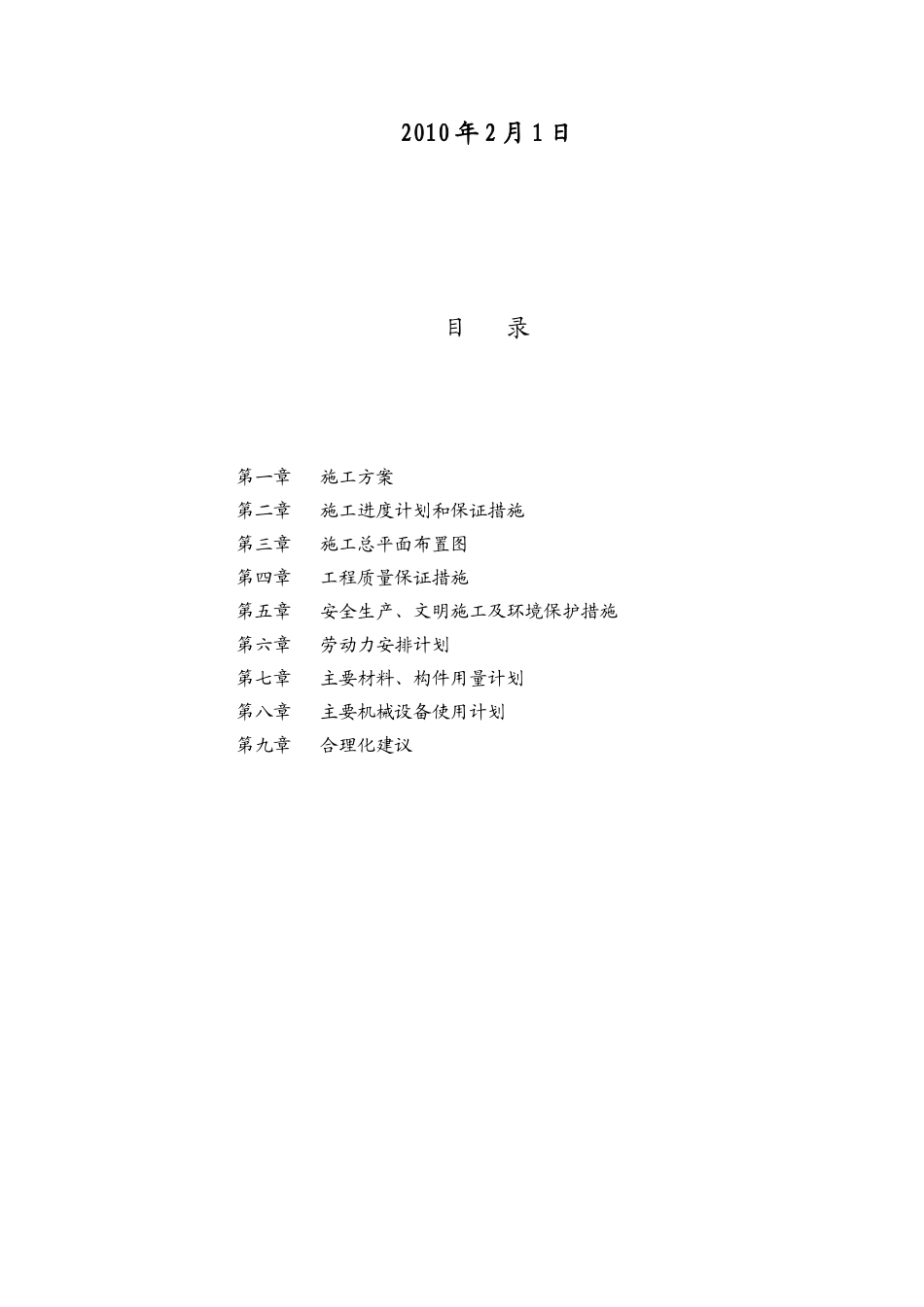

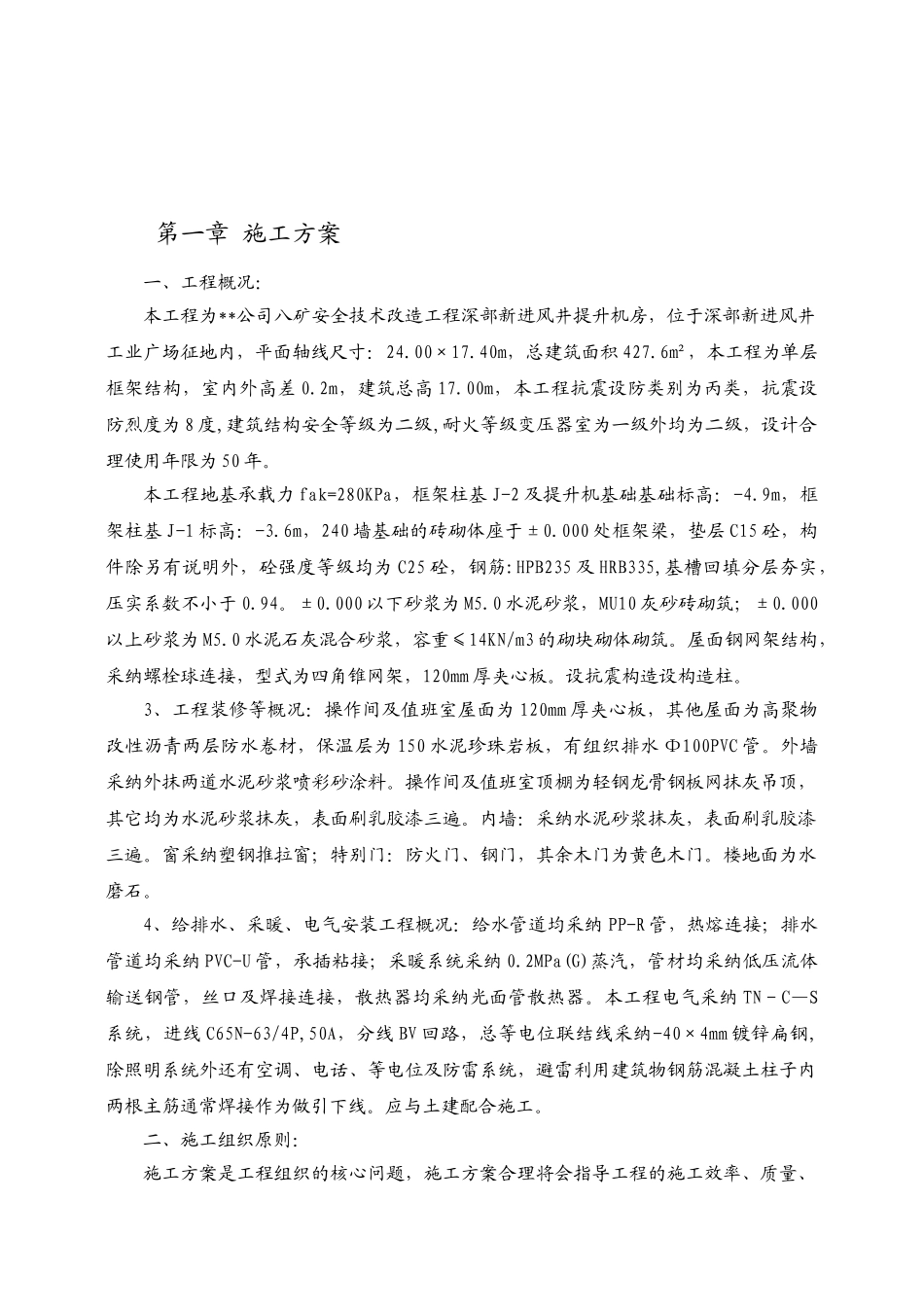

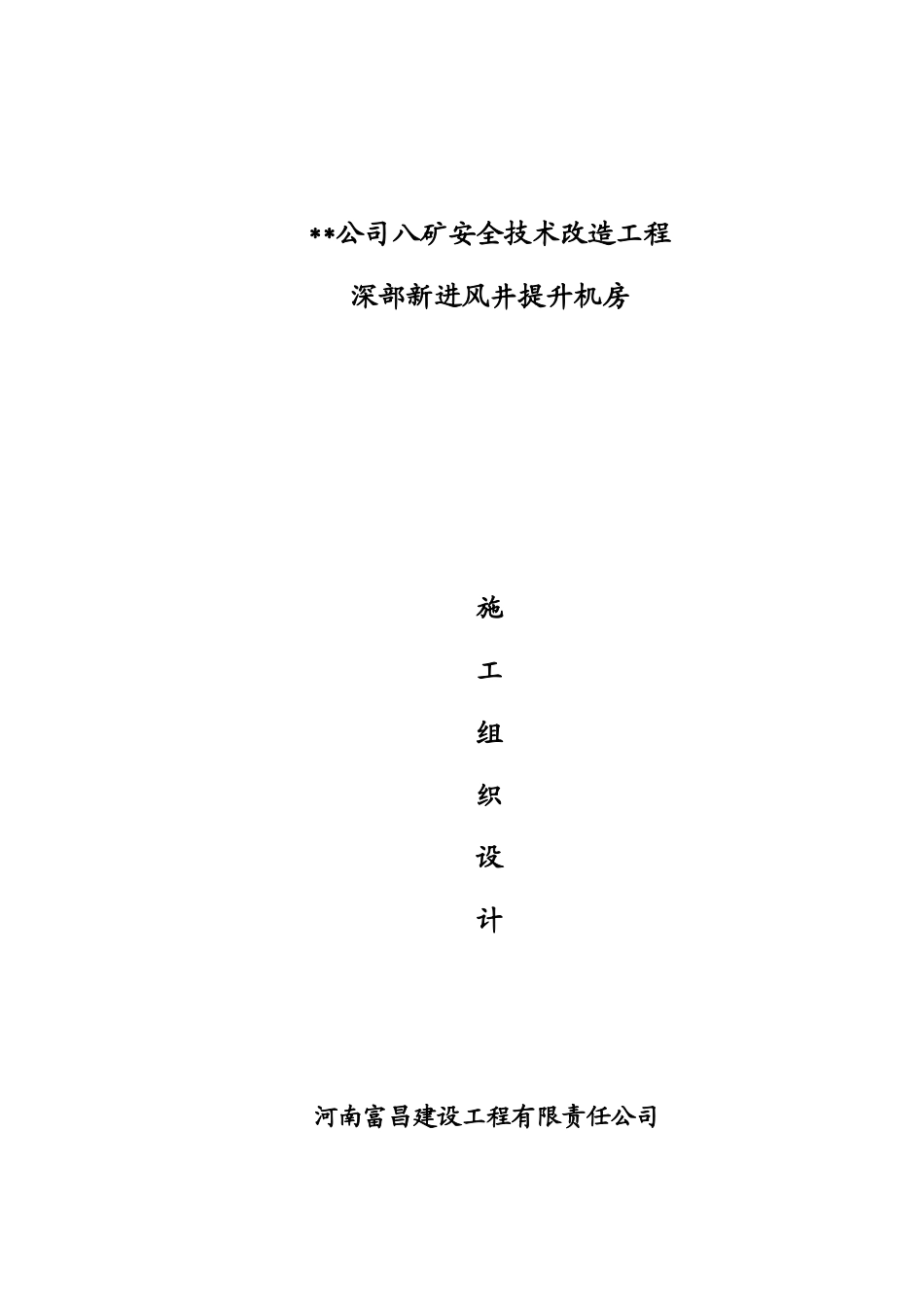

**公司八矿安全技术改造工程深部新进风井提升机房施工组织设计河南富昌建设工程有限责任公司2010 年 2 月 1 日目 录第一章 施工方案第二章 施工进度计划和保证措施第三章 施工总平面布置图第四章 工程质量保证措施第五章 安全生产、文明施工及环境保护措施第六章 劳动力安排计划第七章 主要材料、构件用量计划第八章 主要机械设备使用计划第九章 合理化建议第一章 施工方案一、工程概况：本工程为**公司八矿安全技术改造工程深部新进风井提升机房，位于深部新进风井工业广场征地内，平面轴线尺寸：24.00×17.40m，总建筑面积 427.6m²，本工程为单层框架结构，室内外高差 0.2m，建筑总高 17.00m，本工程抗震设防类别为丙类，抗震设防烈度为 8 度,建筑结构安全等级为二级,耐火等级变压器室为一级外均为二级，设计合理使用年限为 50 年。 本工程地基承载力 fak=280KPa，框架柱基 J-2 及提升机基础基础标高：-4.9m，框架柱基 J-1 标高：-3.6m，240 墙基础的砖砌体座于±0.000 处框架梁，垫层 C15 砼，构件除另有说明外，砼强度等级均为 C25 砼，钢筋:HPB235 及 HRB335,基槽回填分层夯实，压实系数不小于 0.94。±0.000 以下砂浆为 M5.0 水泥砂浆，MU10 灰砂砖砌筑；±0.000以上砂浆为 M5.0 水泥石灰混合砂浆，容重≤14KN/m3 的砌块砌体砌筑。屋面钢网架结构，采纳螺栓球连接，型式为四角锥网架，120mm 厚夹心板。设抗震构造设构造柱。3、工程装修等概况：操作间及值班室屋面为 120mm 厚夹心板，其他屋面为高聚物改性沥青两层防水卷材，保温层为 150 水泥珍珠岩板，有组织排水 Ф100PVC 管。外墙采纳外抹两道水泥砂浆喷彩砂涂料。操作间及值班室顶棚为轻钢龙骨钢板网抹灰吊顶，其它均为水泥砂浆抹灰，表面刷乳胶漆三遍。内墙：采纳水泥砂浆抹灰，表面刷乳胶漆三遍。窗采纳塑钢推拉窗；特别门：防火门、钢门，其余木门为黄色木门。楼地面为水磨石。4、给排水、采暖、电气安装工程概况：给水管道均采纳 PP-R 管，热熔连接；排水管道均采纳 PVC-U 管，承插粘接；采暖系统采纳 0.2MPa(G)蒸汽，管材均采纳低压流体输送钢管，丝口及焊接连接，散热器均采纳光面管散热器。本工程电气采纳 TN－C—S系统，进线 C65N-63/4P,50A，分线 BV 回路，总等电位联结线采纳-40×4mm 镀锌扁钢,除照明系统外还有空调、电话、等电位及防雷系统，避雷利用建筑物钢筋混凝土柱子内两根主筋通常焊接作为做引下线。...
