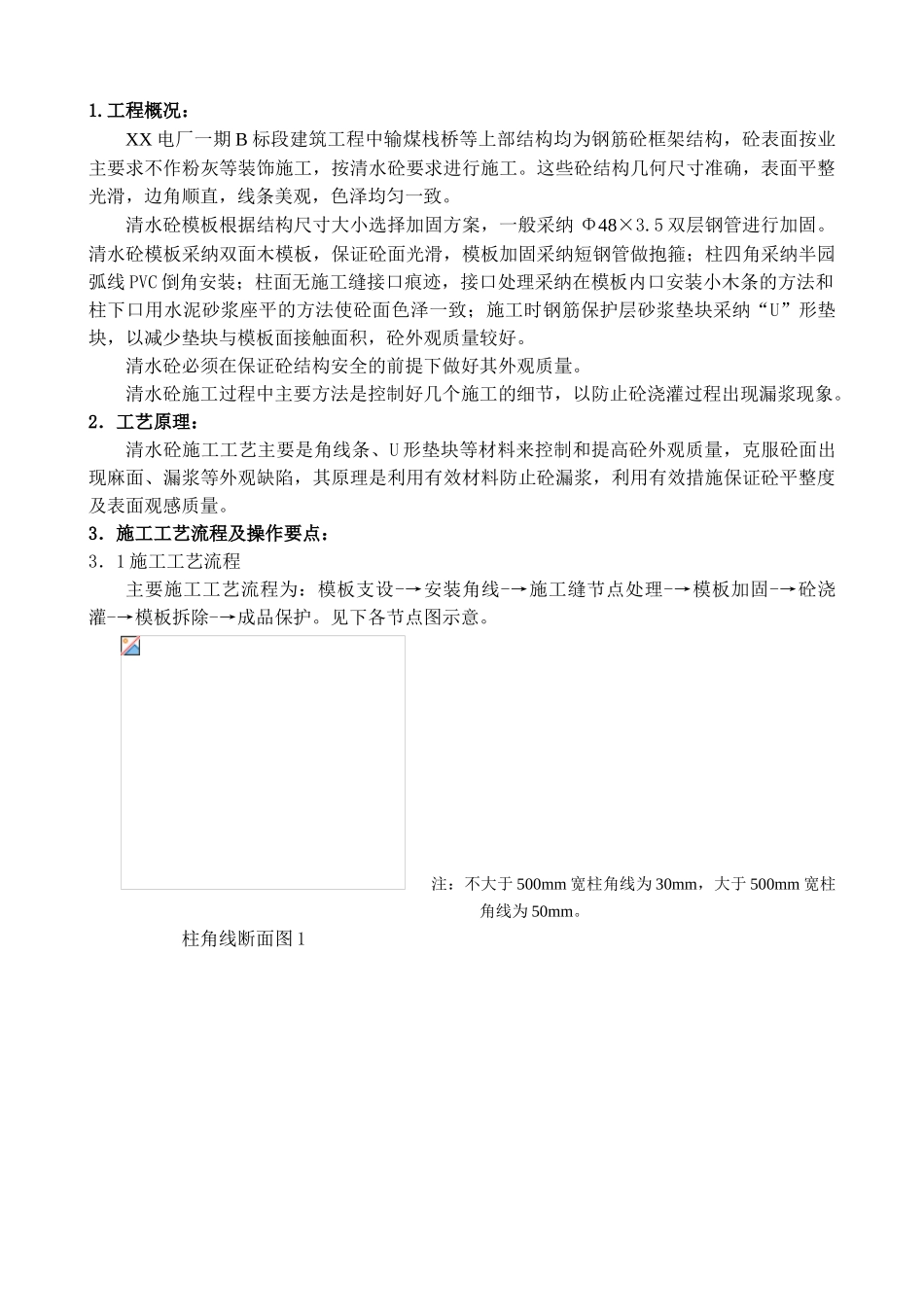

1.工程概况：XX 电厂一期 B 标段建筑工程中输煤栈桥等上部结构均为钢筋砼框架结构，砼表面按业主要求不作粉灰等装饰施工，按清水砼要求进行施工。这些砼结构几何尺寸准确，表面平整光滑，边角顺直，线条美观，色泽均匀一致。清水砼模板根据结构尺寸大小选择加固方案，一般采纳 Φ48×3.5 双层钢管进行加固。清水砼模板采纳双面木模板，保证砼面光滑，模板加固采纳短钢管做抱箍；柱四角采纳半园弧线 PVC 倒角安装；柱面无施工缝接口痕迹，接口处理采纳在模板内口安装小木条的方法和柱下口用水泥砂浆座平的方法使砼面色泽一致；施工时钢筋保护层砂浆垫块采纳“U”形垫块，以减少垫块与模板面接触面积，砼外观质量较好。清水砼必须在保证砼结构安全的前提下做好其外观质量。清水砼施工过程中主要方法是控制好几个施工的细节，以防止砼浇灌过程出现漏浆现象。2．工艺原理：清水砼施工工艺主要是角线条、U 形垫块等材料来控制和提高砼外观质量，克服砼面出现麻面、漏浆等外观缺陷，其原理是利用有效材料防止砼漏浆，利用有效措施保证砼平整度及表面观感质量。3．施工工艺流程及操作要点：3．1 施工工艺流程主要施工工艺流程为：模板支设-→安装角线-→施工缝节点处理-→模板加固-→砼浇灌-→模板拆除-→成品保护。见下各节点图示意。 注：不大于 500mm 宽柱角线为 30mm，大于 500mm 宽柱角线为 50mm。柱角线断面图 1 柱施工缝处节点图 2 “U”形垫块示意图 3 柱成品保护示意图 43．2 操作要点3．2．1 配模设计板材选用厚度一致、表面平整的大块双面覆膜模板，厚度 18mm。模板背枋装钉前两侧面刨平，要求平整无翘曲，配模时合理设置缝隙，尽量减少拼装缝隙。模板每节竖向高度尽量采纳 2440mm。3．2．2 模板安装（1）使用 50×70 木枋作模板背枋，钢管加固。模板加固示意图 5（2）柱模板角部采纳 PVC 角线条。柱上口施工缝安装木条框。 柱角线条安装示意图 6 安装柱角线条是防止柱角模板接缝处不漏浆，角线条安装方法：先在模板短向侧面模板面上两侧固定角线条，用 PVC 螺丝从模板外侧向内拧入线条内，将线条与模板固定牢固，PVC 螺丝不准露出线条外，线条可在市场购买。角线条专门定制，按柱截面大小确定角线弧度，弧面要抛光，直角方正，角度控制在 90-91 度，安装时先用小铁钉在一面模板上弹线钉牢，另侧模板安装时，通过挤压使角线角度保证 90 度，并与模板相连平实。（3）施工缝处理：在模板上表面设置 ...
