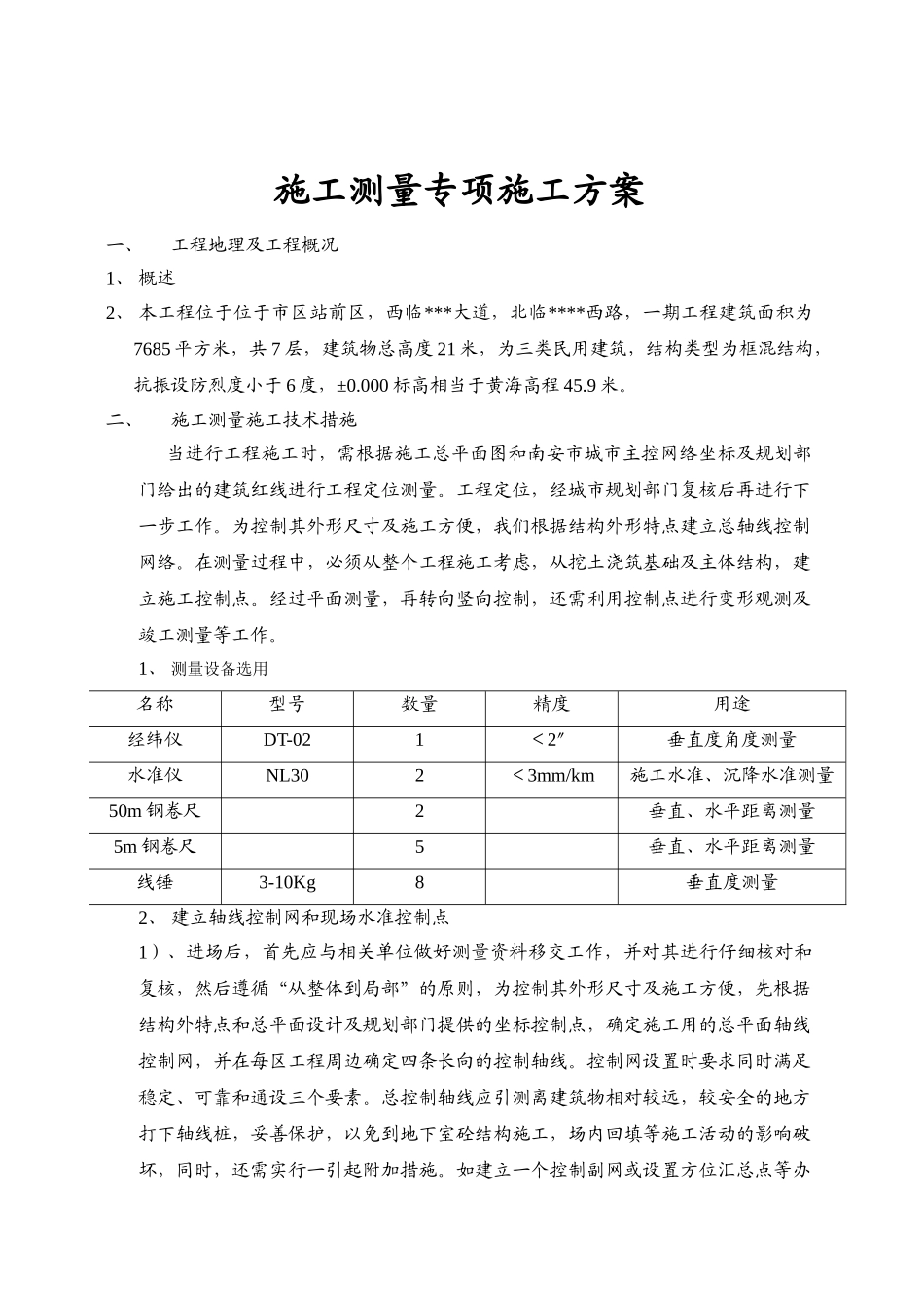

施工测量专项施工方案一、工程地理及工程概况1、 概述2、 本工程位于位于市区站前区，西临***大道，北临****西路，一期工程建筑面积为7685 平方米，共 7 层，建筑物总高度 21 米，为三类民用建筑，结构类型为框混结构，抗振设防烈度小于 6 度，±0.000 标高相当于黄海高程 45.9 米。 二、施工测量施工技术措施当进行工程施工时，需根据施工总平面图和南安市城市主控网络坐标及规划部门给出的建筑红线进行工程定位测量。工程定位，经城市规划部门复核后再进行下一步工作。为控制其外形尺寸及施工方便，我们根据结构外形特点建立总轴线控制网络。在测量过程中，必须从整个工程施工考虑，从挖土浇筑基础及主体结构，建立施工控制点。经过平面测量，再转向竖向控制，还需利用控制点进行变形观测及竣工测量等工作。1、 测量设备选用名称型号数量精度用途经纬仪DT-021＜2″垂直度角度测量水准仪NL302＜3mm/km施工水准、沉降水准测量50m 钢卷尺2垂直、水平距离测量5m 钢卷尺5垂直、水平距离测量线锤3-10Kg8垂直度测量2、 建立轴线控制网和现场水准控制点1）、进场后，首先应与相关单位做好测量资料移交工作，并对其进行仔细核对和复核，然后遵循“从整体到局部”的原则，为控制其外形尺寸及施工方便，先根据结构外特点和总平面设计及规划部门提供的坐标控制点，确定施工用的总平面轴线控制网，并在每区工程周边确定四条长向的控制轴线。控制网设置时要求同时满足稳定、可靠和通设三个要素。总控制轴线应引测离建筑物相对较远，较安全的地方打下轴线桩，妥善保护，以免到地下室砼结构施工，场内回填等施工活动的影响破坏，同时，还需实行一引起附加措施。如建立一个控制副网或设置方位汇总点等办法来防止基准控制网遭到不可预见因素的损坏。施工过程中，定期对总控制点作为基准确定。2）、根据业主提供的水准基点，采纳往返水准或闭合水准测量方法，并用精密水准仪，在受施工环境影响小，不易遭破坏且便于观测的地方，引测若干个施工基准水准点，分布在建筑物的四个方向。3）、做好轴线控制点和水准控制点的保护工作，并定期校核。3、 结构施工测量结构施工测量分为二个部分，首先是地下部分，其次是地上部分。结合本工程的特点，地下部分实行外控法，地上部分实行内、外相结合控制方法。1）、平面施工测量地下结构施工阶段，采纳外控手段，利用经纬仪将设在基坑四周的控制点轴线转移到坑内，以控制地梁开挖及坑底标高较低部分的平面位置...
