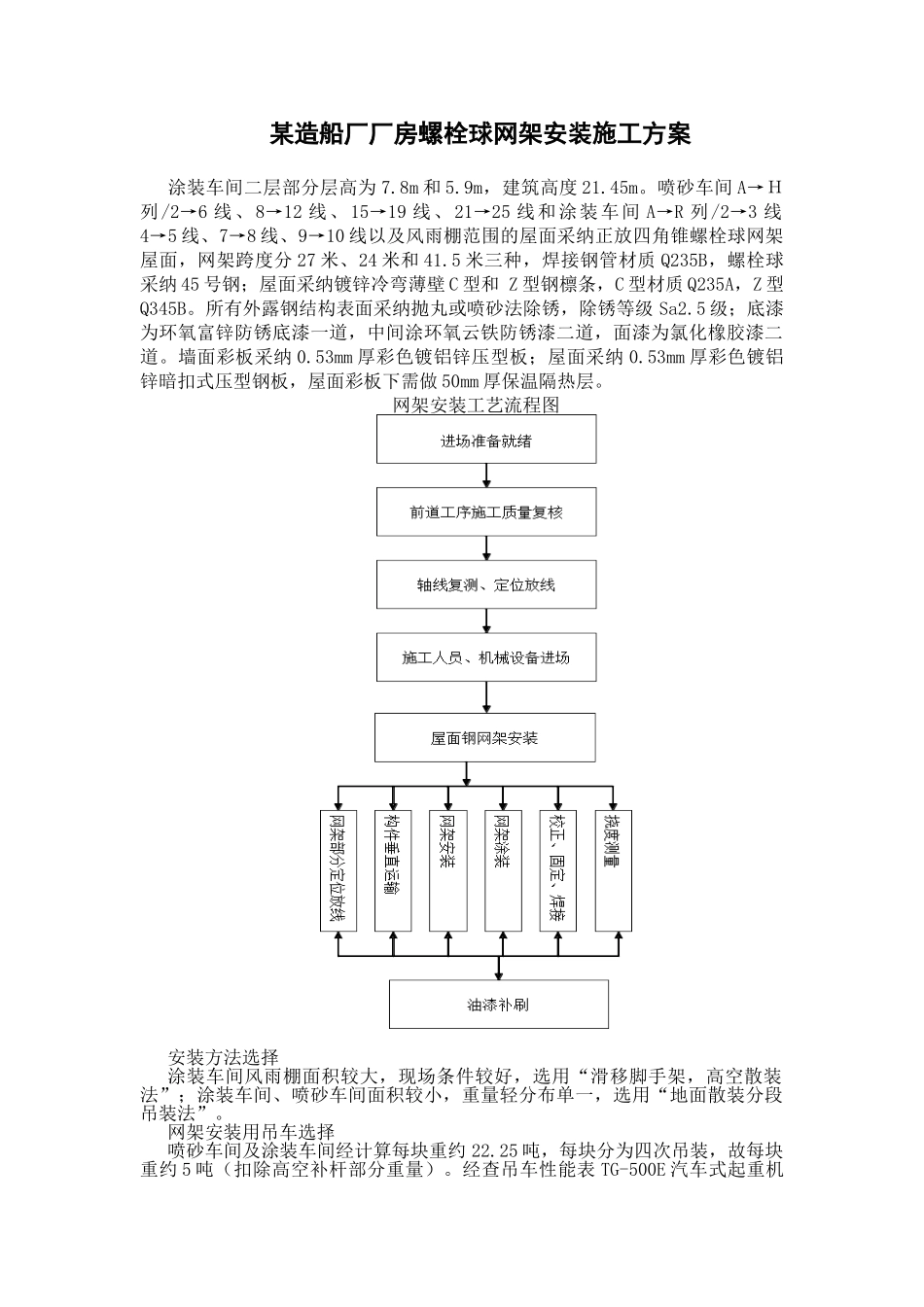

某造船厂厂房螺栓球网架安装施工方案

某造船厂厂房螺栓球网架安装施工方案涂装车间二层部分层高为 7.8m 和 5.9m，建筑高度 21.45m。喷砂车间 A→Ｈ列/2→6 线、8→12 线、15→19 线、21→25 线和涂装车间 A→R 列/2→3 线4→5 线、7→8 线、9→10 线以及风雨棚范围的屋面采纳正放四角锥螺栓球网架屋面，网架跨度分 27 米、24 米和 41.5 米三种，焊接钢管材质 Q235B，螺栓球采纳 45 号钢；屋面采纳镀锌冷弯薄壁 C 型和 Z 型钢檩条，C 型材质 Q235A，Z 型Q345B。所有外露钢结构表面采纳抛丸或喷砂法除锈，除锈等级 Sa2.5 级；底漆为环氧富锌防锈底漆一道，中间涂环氧云铁防锈漆二道，面漆为氯化橡胶漆二道。墙面彩板采纳 0.53mm 厚彩色镀铝锌压型板；屋面采纳 0.53mm 厚彩色镀铝锌暗扣式压型钢板，屋面彩板下需做 50mm 厚保温隔热层。网架安装工艺流程图安装方法选择涂装车间风雨棚面积较大，现场条件较好，选用“滑移脚手架，高空散装法”；涂装车间、喷砂车间面积较小，重量轻分布单一，选用“地面散装分段吊装法”。网架安装用吊车选择喷砂车间及涂装车间经计算每块重约 22.25 吨，每块分为四次吊装，故每块重约 5 吨（扣除高空补杆部分重量）。经查吊车性能表 TG-500E 汽车式起重机起重量/工作幅度为 50t/3m，吊臂 40m 时满足吊装要求。故本工程选用一台 TG-500E 汽车式起重机。吊装区段划分：喷砂、涂装车间网架吊装区段划分示意图吊装吊具网架吊装吊具示意图吊装步骤吊装步骤一吊装步骤二吊装步骤三吊装步骤四施工脚手平台搭设要求涂装风雨棚网架施工采纳移动脚手架高空散装法施工，即在网架安装部位搭设移动脚手架工作平台，在脚手架工作平台上进行安装。搭设概述本网架工程为上弦多点柱支承，其安装平台必须具备足够的承载能力，平台的承载力为 300kg/m2。该网架安装平台须采纳 φ48×3.0 钢管扣件式脚手架。脚手架上满铺竹排板，四周围栏及脚手搭接处密布安全网。网架安装工作平台搭设方案脚手架根据网架的分榀面积和网架下弦标高，比下弦低 500mm 搭设。首先在网架部位的一端搭好滑移架，搭设面积根据网架分榀的面积可分几只滑移架，轨道铺设方向是向另一头伸展搭设。滑移脚手架长度为网架跨度的一半；宽度大于 6m；高度比网架下弦高度低 500mm 即可。滑移架工作平台面施工时受力 200kg/㎡，三面设围护，架子下加活动固定柱，柱下设置 300×300×10mm 钢板在地坪上做支撑点。滑移架下纵横向按 1.5m 间距设置滑...
