某高层建筑的结构选型与概念设计

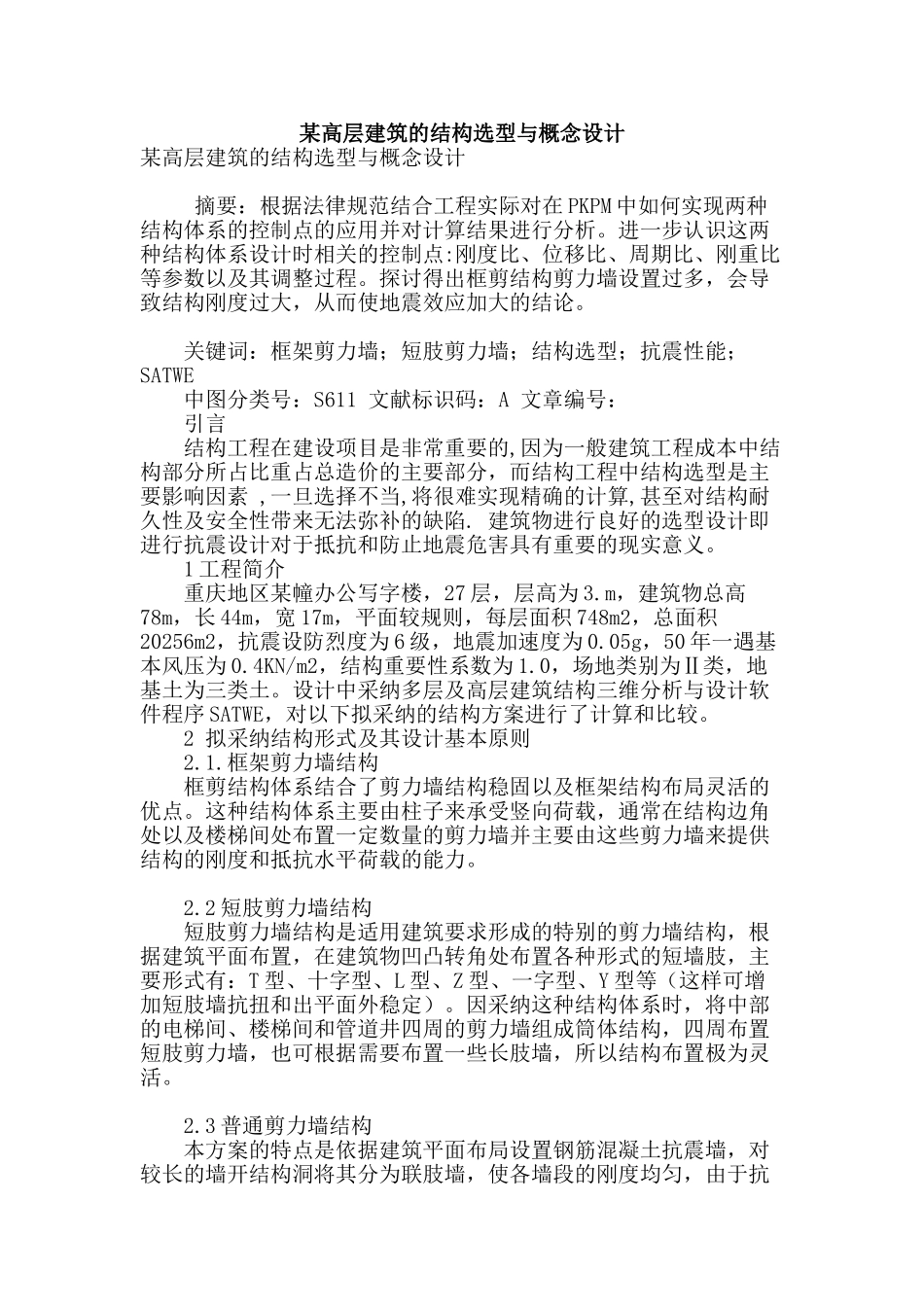

某高层建筑的结构选型与概念设计某高层建筑的结构选型与概念设计 摘要：根据法律规范结合工程实际对在 PKPM 中如何实现两种结构体系的控制点的应用并对计算结果进行分析。进一步认识这两种结构体系设计时相关的控制点:刚度比、位移比、周期比、刚重比等参数以及其调整过程。探讨得出框剪结构剪力墙设置过多，会导致结构刚度过大，从而使地震效应加大的结论。 关键词：框架剪力墙；短肢剪力墙；结构选型；抗震性能；SATWE 中图分类号：S611 文献标识码：A 文章编号： 引言 结构工程在建设项目是非常重要的,因为一般建筑工程成本中结构部分所占比重占总造价的主要部分，而结构工程中结构选型是主要影响因素 ,一旦选择不当,将很难实现精确的计算,甚至对结构耐久性及安全性带来无法弥补的缺陷. 建筑物进行良好的选型设计即进行抗震设计对于抵抗和防止地震危害具有重要的现实意义。 1 工程简介 重庆地区某幢办公写字楼，27 层，层高为 3.m，建筑物总高78m，长 44m，宽 17m，平面较规则，每层面积 748m2，总面积20256m2，抗震设防烈度为 6 级，地震加速度为 0.05g，50 年一遇基本风压为 0.4KN/m2，结构重要性系数为 1.0，场地类别为Ⅱ类，地基土为三类土。设计中采纳多层及高层建筑结构三维分析与设计软件程序 SATWE，对以下拟采纳的结构方案进行了计算和比较。 2 拟采纳结构形式及其设计基本原则 2.1.框架剪力墙结构 框剪结构体系结合了剪力墙结构稳固以及框架结构布局灵活的优点。这种结构体系主要由柱子来承受竖向荷载，通常在结构边角处以及楼梯间处布置一定数量的剪力墙并主要由这些剪力墙来提供结构的刚度和抵抗水平荷载的能力。 2.2 短肢剪力墙结构 短肢剪力墙结构是适用建筑要求形成的特别的剪力墙结构，根据建筑平面布置，在建筑物凹凸转角处布置各种形式的短墙肢，主要形式有：T 型、十字型、L 型、Z 型、一字型、Y 型等（这样可增加短肢墙抗扭和出平面外稳定）。因采纳这种结构体系时，将中部的电梯间、楼梯间和管道井四周的剪力墙组成筒体结构，四周布置短肢剪力墙，也可根据需要布置一些长肢墙，所以结构布置极为灵活。 2.3 普通剪力墙结构 本方案的特点是依据建筑平面布局设置钢筋混凝土抗震墙，对较长的墙开结构洞将其分为联肢墙，使各墙段的刚度均匀，由于抗震墙较多，可以构成整体抗侧力很强的体系，对较高建筑抗震特别有利。但若房屋高度不大，反而会造成因刚度过大而招致较大的地震作用，而...
