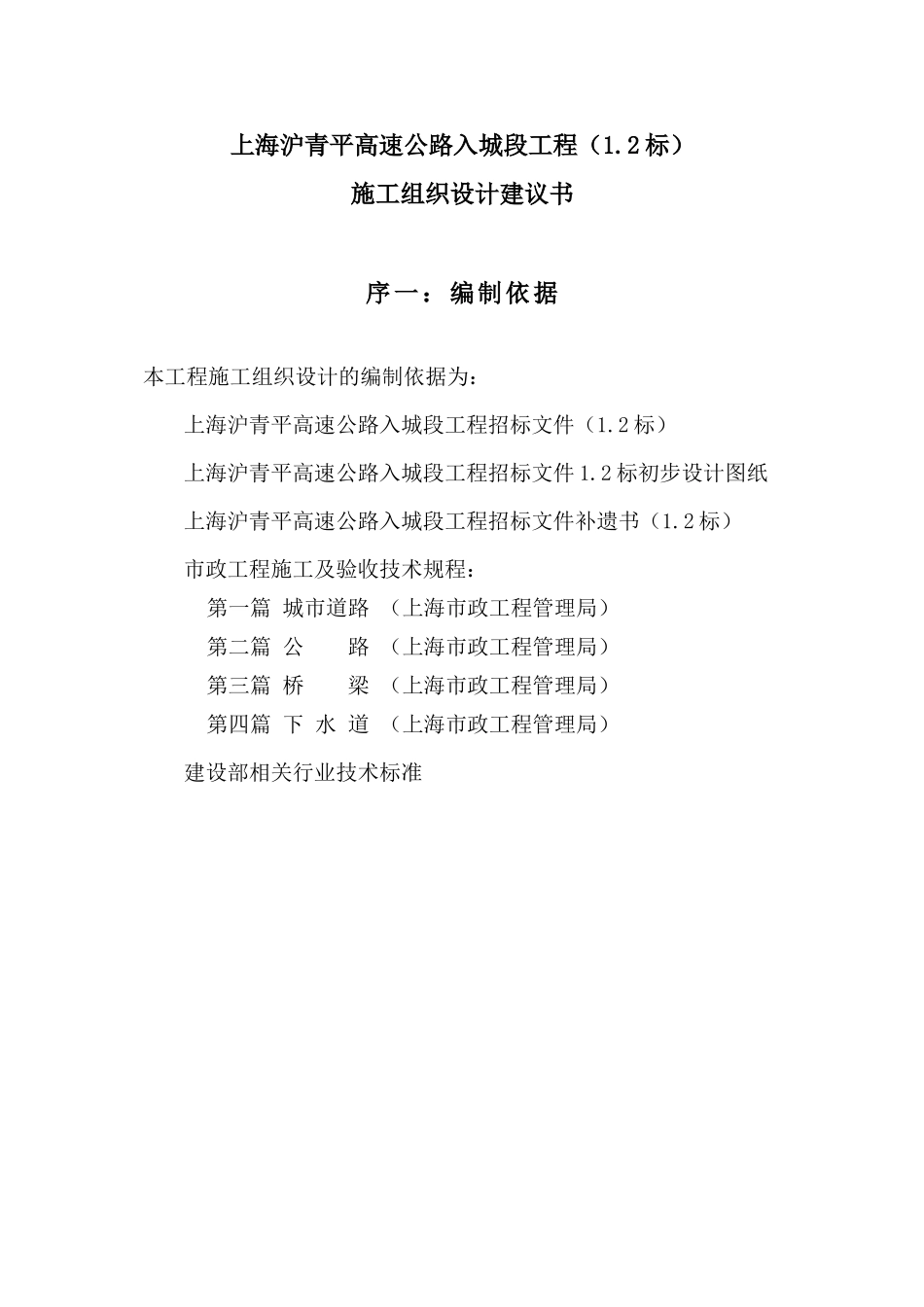

上海沪青平高速公路入城段工程（1.2 标）施工组织设计建议书序一：编制依据本工程施工组织设计的编制依据为：上海沪青平高速公路入城段工程招标文件（1.2 标）上海沪青平高速公路入城段工程招标文件 1.2 标初步设计图纸上海沪青平高速公路入城段工程招标文件补遗书（1.2 标）市政工程施工及验收技术规程：第一篇 城市道路 （上海市政工程管理局）第二篇 公 路 （上海市政工程管理局）第三篇 桥 梁 （上海市政工程管理局）第四篇 下 水 道 （上海市政工程管理局）建设部相关行业技术标准序二：工程概况1、工程简介沪青平高速公路入城段为纵贯上海西部地区主要干线的立交及高架工程，连接虹桥机场延安西路高架、外环线、沪青平公路。2、工程范围及设计构造本标段为中春春路至外环线高架道路的 1.2 标段，施工范围为中春路至横沥港，主线里程桩号 0-035.22—1+472.28。整个标段由69 跨主线桥梁及 N、S 两条匝道桥梁及地面道路和排水组成。2.1 桥梁设计里程主线桥梁 0-035.22—1+472.28匝道桥梁 N：0+000--0+153.60 S：0+000--0+153.60地面道路面积 40648M2下水道由 Φ300-Φ1200 管道组成，总数 3060M。2.2 桥梁部分设计概况上部结构主线67 跨先张拉预应力空心板梁1 跨 30M（中春路）后张法予应力空心板梁1 跨 35M（七莘路）后张法予应力 T 梁W 匝道S 匝道7 跨先张法予应力空心板梁7 跨先张法予应力空心板梁下部结构桩基:Φ600 PHC 管桩承台：多边形承台，一般立柱、盖梁2.3 桥梁主要结构工程量汇总项目PHC 桩（根）承台（只）墩身（根）盖梁（根）T 梁（榀）板梁（根）防撞墙（M）工程量11241641628214193637002.4 道路、下水道主要工程量汇总项目道路（M2）侧平石（M）人行道板（M2）排水管道（M）窨井（座）进水口（座）工程量40648947280893060358823、现场及周边建（构）物，道路交通及地下管线状况3.1 根据现场勘察,涉及拆迁工程主要集中在七莘路和吴宝路两侧，总量不大。3.2 本工程交通状况本工程可排用交通道路有三条：中春路、七莘路、吴宝路。3.3 地下管线本标段地下管线主要分布在：中春路、七莘路、吴宝路。地下管线较为密集，施工时必须建立管线档案，实行有关措施，确保管线安全。4、业主招标的工期要求本工期业主招标工期要求为 10 个月。表 1、施工组织设计第一节、工程主要施工技术关键针对本工程具有的综合性重大市政工程的设计构造特点，结合以往工程施工经验分析，从保证...
