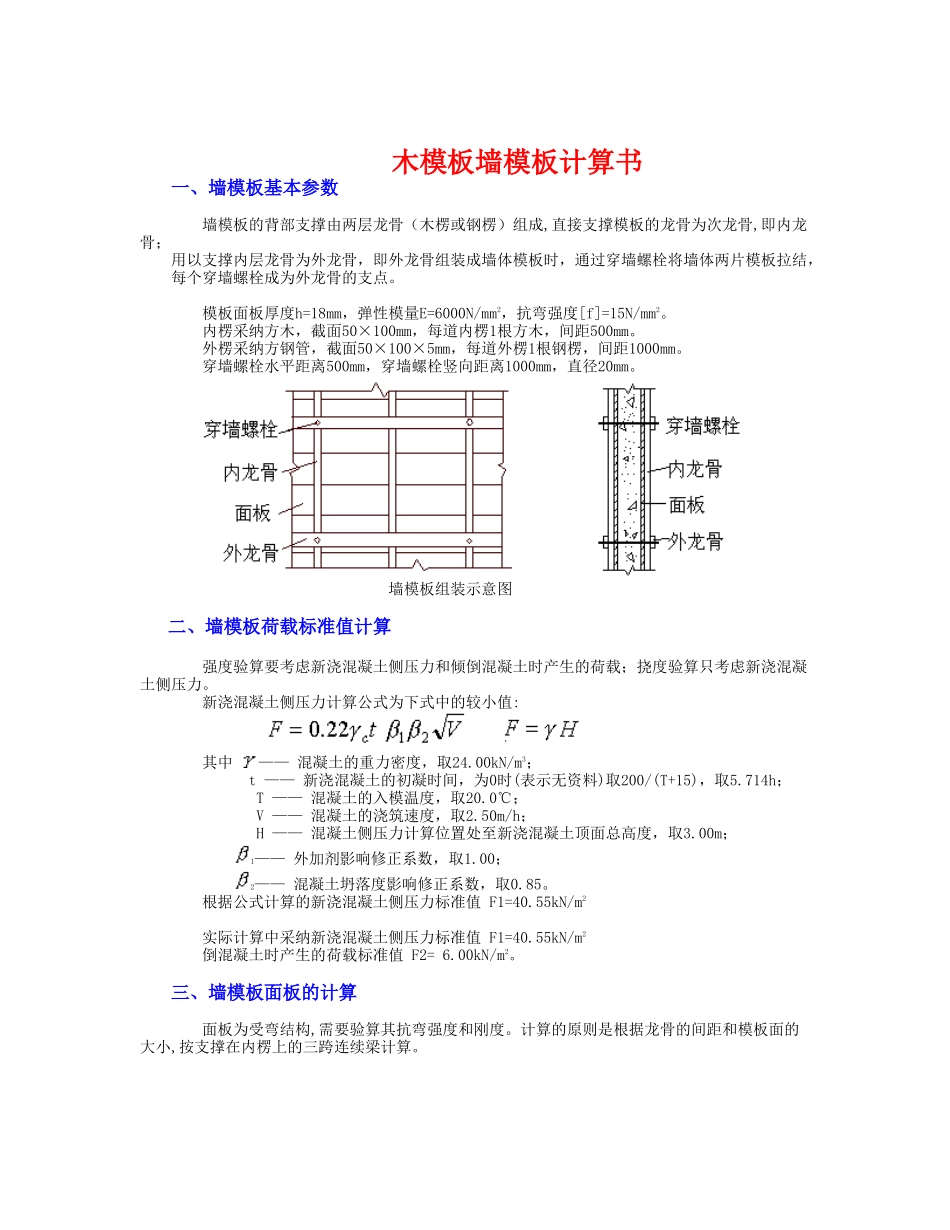

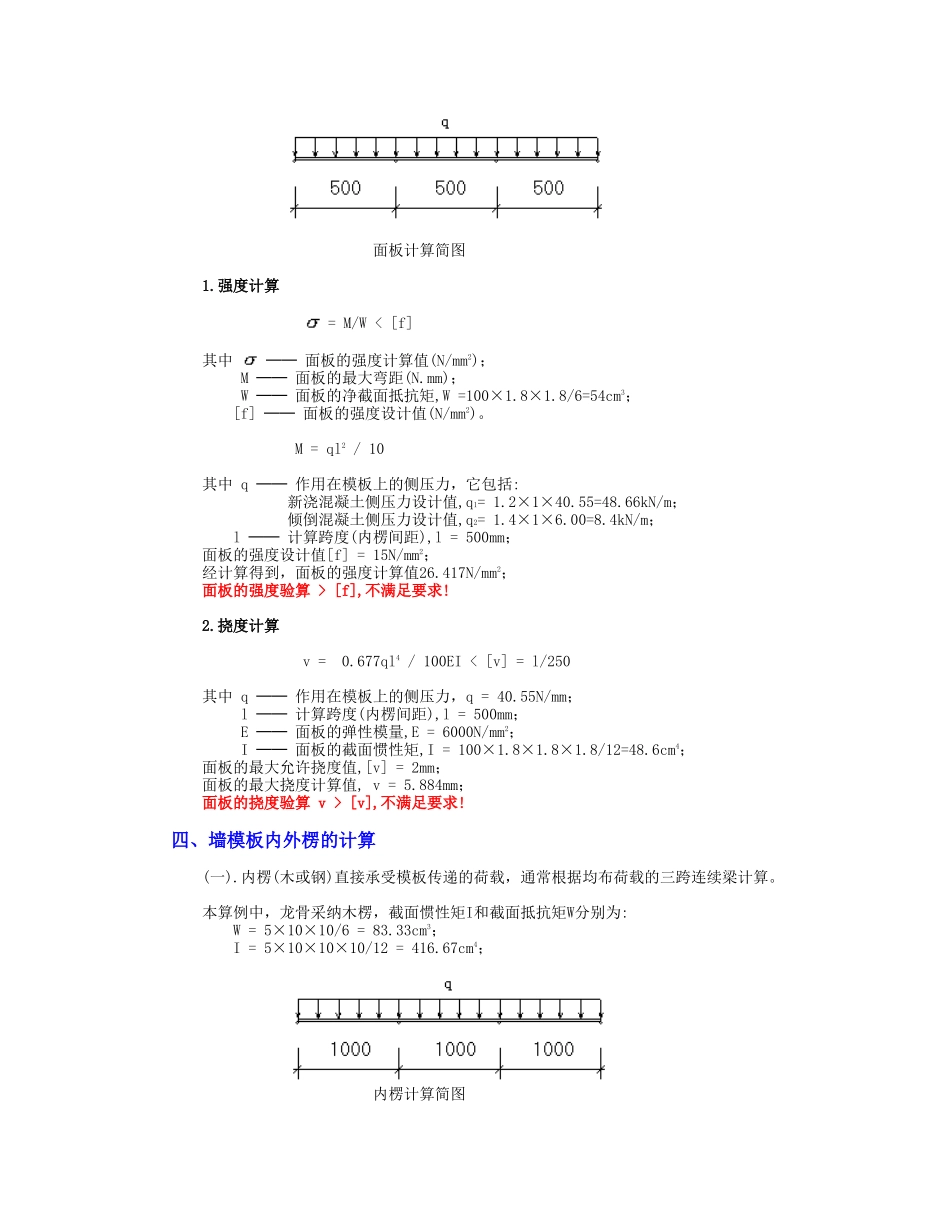

木模板墙模板计算书 一、墙模板基本参数 墙模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨； 用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结， 每个穿墙螺栓成为外龙骨的支点。 模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。 内楞采纳方木，截面50×100mm，每道内楞1根方木，间距500mm。 外楞采纳方钢管，截面50×100×5mm，每道外楞1根钢楞，间距1000mm。 穿墙螺栓水平距离500mm，穿墙螺栓竖向距离1000mm，直径20mm。 墙模板组装示意图二、墙模板荷载标准值计算 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 新浇混凝土侧压力计算公式为下式中的较小值: 其中 —— 混凝土的重力密度，取24.00kN/m3； t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T —— 混凝土的入模温度，取20.0℃； V —— 混凝土的浇筑速度，取2.50m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.00m； 1—— 外加剂影响修正系数，取1.00； 2—— 混凝土坍落度影响修正系数，取0.85。 根据公式计算的新浇混凝土侧压力标准值 F1=40.55kN/m2 实际计算中采纳新浇混凝土侧压力标准值 F1=40.55kN/m2 倒混凝土时产生的荷载标准值 F2= 6.00kN/m2。 三、墙模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。计算的原则是根据龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。 面板计算简图 1.强度计算 = M/W < [f] 其中 ── 面板的强度计算值(N/mm2)； M ── 面板的最大弯距(N.mm)； W ── 面板的净截面抵抗矩,W =100×1.8×1.8/6=54cm3； [f] ── 面板的强度设计值(N/mm2)。 M = ql2 / 10 其中 q ── 作用在模板上的侧压力，它包括: 新浇混凝土侧压力设计值,q1= 1.2×1×40.55=48.66kN/m； 倾倒混凝土侧压力设计值,q2= 1.4×1×6.00=8.4kN/m； l ── 计算跨度(内楞间距),l = 500mm； 面板的强度设计值[f] = 15N/mm2； 经计算得到，面板的强度计算值26.417N/mm2； 面板的强度验算 > [f],不满足要求! 2.挠度计算 v = 0.677ql4 / 100EI < [v] = l/250 其中 q ── 作用在模板上的侧压力，q = 40.55N/mm； l ── 计算跨度(内楞间距),l = 500mm； E ─...
