框剪结构办公楼工程了临时用电工程施工方案

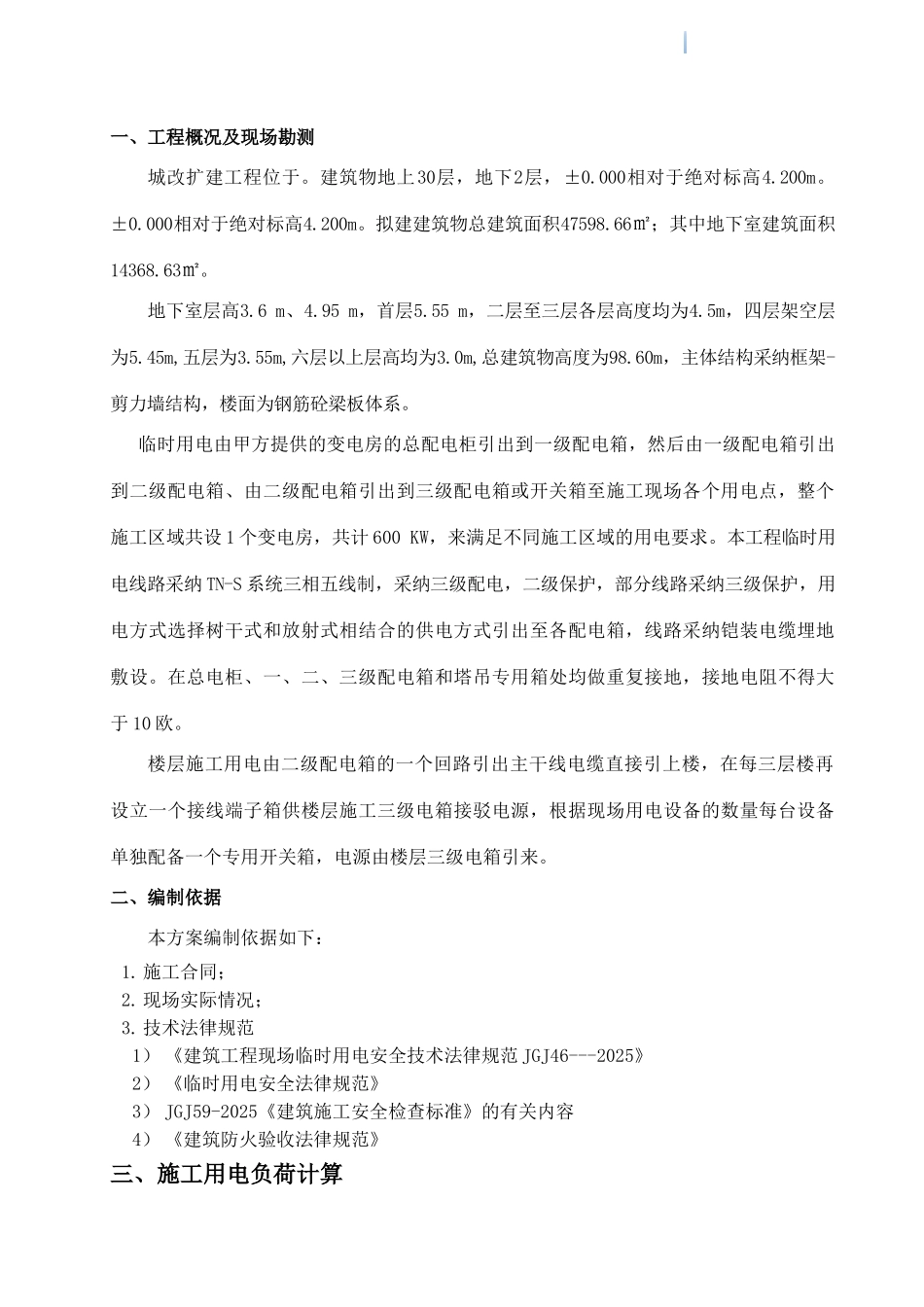

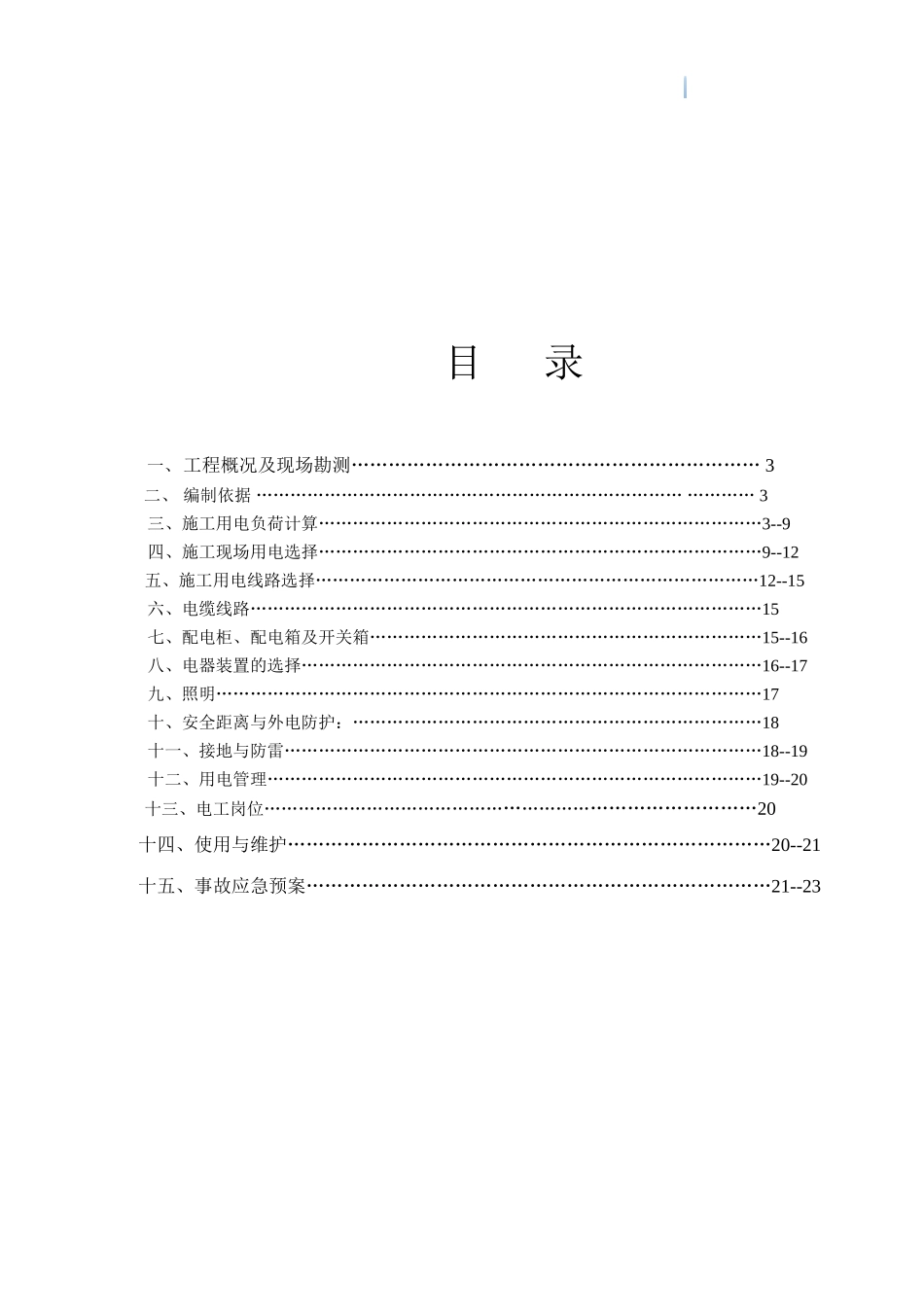

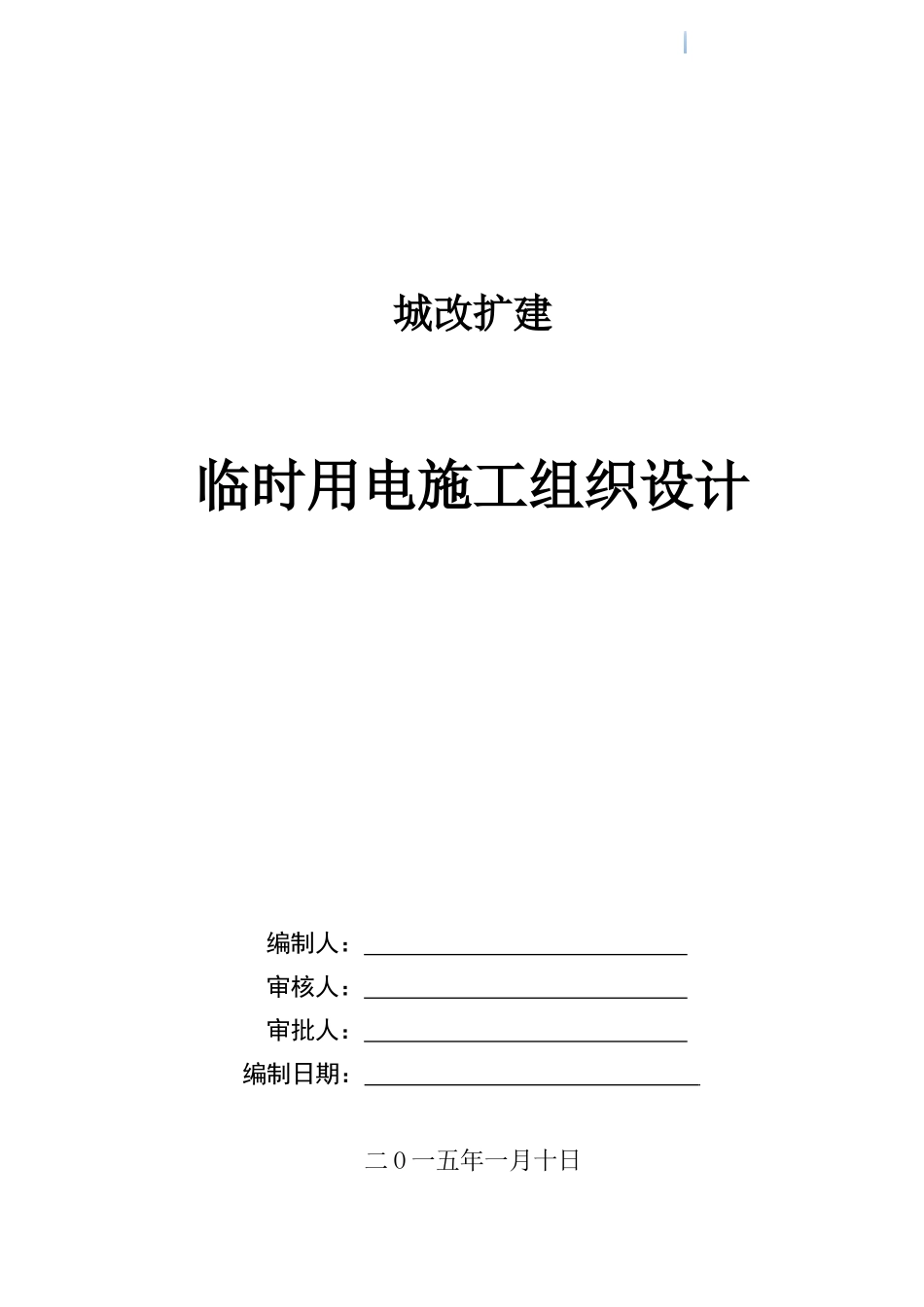

城改扩建临时用电施工组织设计 编制人： 审核人： 审批人： 编制日期： 二 O 一五年一月十日目 录一、工程概况及现场勘测………………………………………………………… 3二、 编制依据 ………………………………………………………………… ………… 3三、施工用电负荷计算……………………………………………………………………3--9四、施工现场用电选择……………………………………………………………………9--12五、施工用电线路选择……………………………………………………………………12--15六、电缆线路………………………………………………………………………………15七、配电柜、配电箱及开关箱……………………………………………………………15--16八、电器装置的选择………………………………………………………………………16--17九、照明……………………………………………………………………………………17十、安全距离与外电防护：………………………………………………………………18十一、接地与防雷…………………………………………………………………………18--19十二、用电管理……………………………………………………………………………19--20十三、电工岗位…………………………………………………………………………20十四、使用与维护……………………………………………………………………20--21十五、事故应急预案…………………………………………………………………21--23一、工程概况及现场勘测城改扩建工程位于。建筑物地上30层，地下2层，±0.000相对于绝对标高4.200m。±0.000相对于绝对标高4.200m。拟建建筑物总建筑面积47598.66㎡；其中地下室建筑面积14368.63㎡。地下室层高3.6 m、4.95 m，首层5.55 m，二层至三层各层高度均为4.5m，四层架空层为5.45m,五层为3.55m,六层以上层高均为3.0m,总建筑物高度为98.60m，主体结构采纳框架-剪力墙结构，楼面为钢筋砼梁板体系。临时用电由甲方提供的变电房的总配电柜引出到一级配电箱，然后由一级配电箱引出到二级配电箱、由二级配电箱引出到三级配电箱或开关箱至施工现场各个用电点，整个施工区域共设 1 个变电房，共计 600 KW，来满足不同施工区域的用电要求。本工程临时用电线路采纳 TN-S 系统三相五线制，采纳三级配电，二级保护，部分线路采纳三级保护，用电方式选择树干式和放射式相结合的供电方式引出至各配电箱，线路采纳铠装电缆...
