框架剪力墙结构高层住宅脚手架工程施工方案

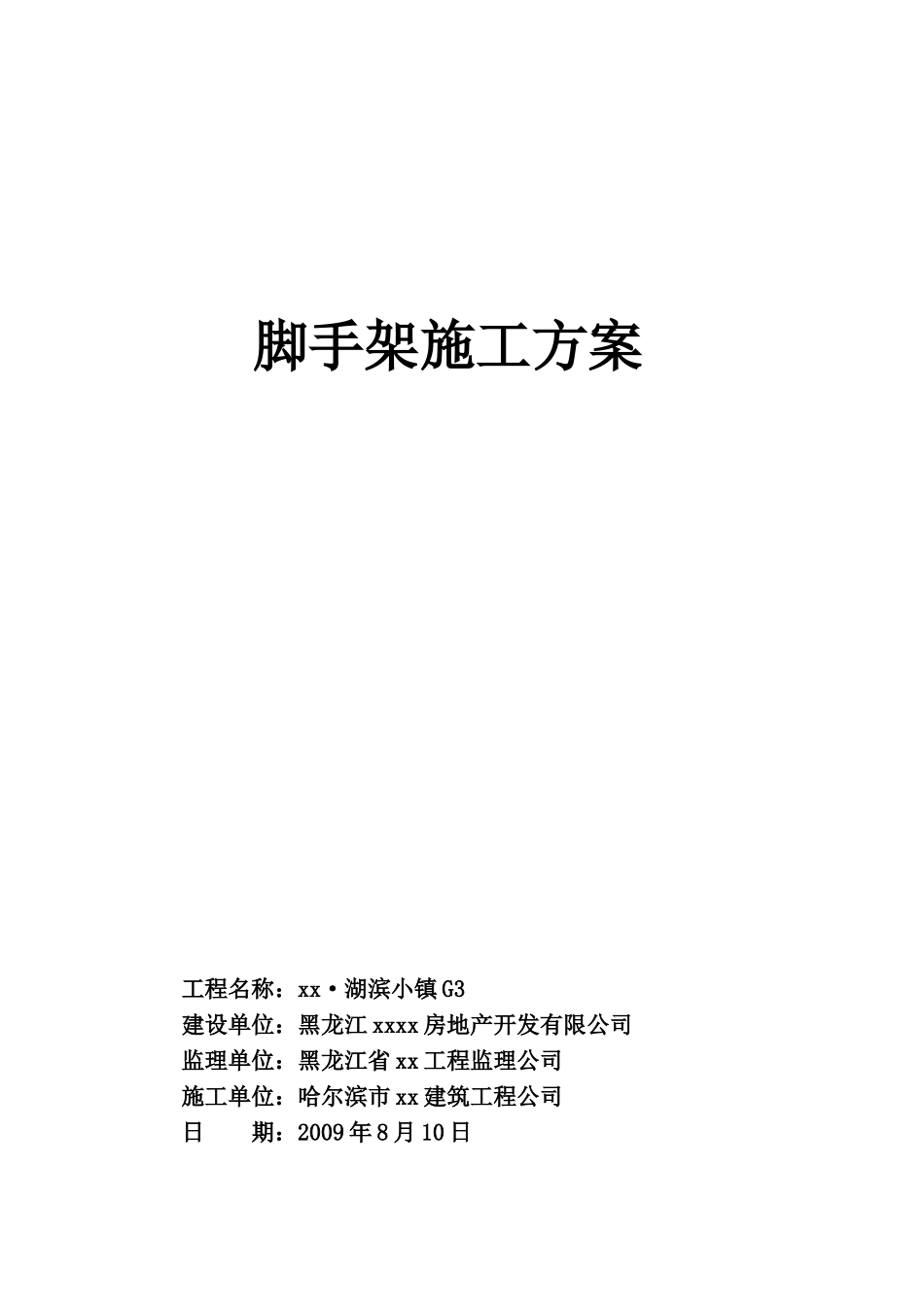

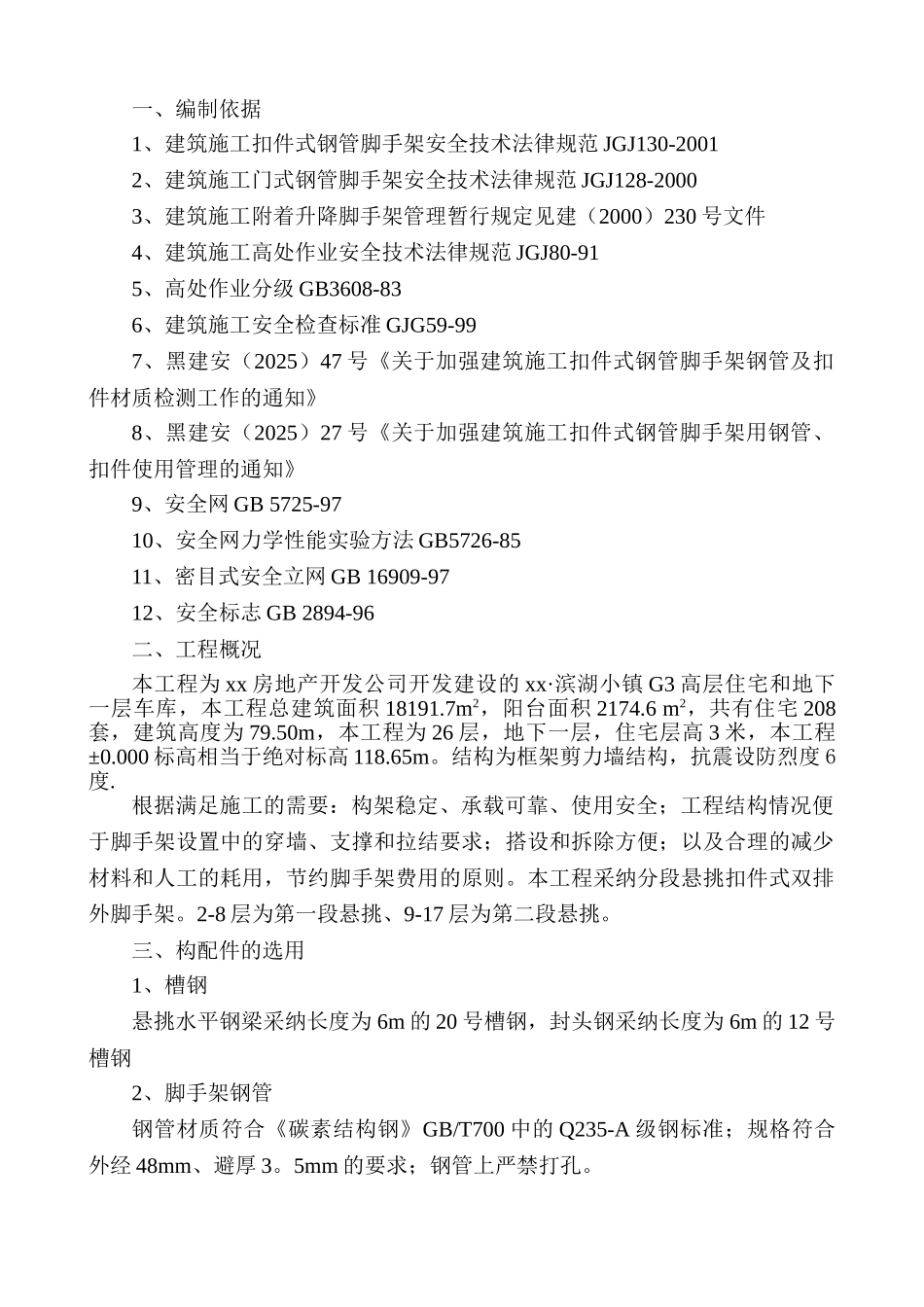

脚手架施工方案工程名称：xx·湖滨小镇 G3 建设单位：黑龙江 xxxx 房地产开发有限公司监理单位：黑龙江省 xx 工程监理公司施工单位：哈尔滨市 xx 建筑工程公司日 期：2009 年 8 月 10 日一、编制依据1、建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130-20012、建筑施工门式钢管脚手架安全技术法律规范 JGJ128-20003、建筑施工附着升降脚手架管理暂行规定见建（2000）230 号文件4、建筑施工高处作业安全技术法律规范 JGJ80-915、高处作业分级 GB3608-836、建筑施工安全检查标准 GJG59-997、黑建安（2025）47 号《关于加强建筑施工扣件式钢管脚手架钢管及扣件材质检测工作的通知》8、黑建安（2025）27 号《关于加强建筑施工扣件式钢管脚手架用钢管、扣件使用管理的通知》9、安全网 GB 5725-9710、安全网力学性能实验方法 GB5726-8511、密目式安全立网 GB 16909-9712、安全标志 GB 2894-96二、工程概况本工程为 xx 房地产开发公司开发建设的 xx·滨湖小镇 G3 高层住宅和地下一层车库，本工程总建筑面积 18191.7m2，阳台面积 2174.6 m2，共有住宅 208套，建筑高度为 79.50m，本工程为 26 层，地下一层，住宅层高 3 米，本工程±0.000 标高相当于绝对标高 118.65m。结构为框架剪力墙结构，抗震设防烈度 6度.根据满足施工的需要：构架稳定、承载可靠、使用安全；工程结构情况便于脚手架设置中的穿墙、支撑和拉结要求；搭设和拆除方便；以及合理的减少材料和人工的耗用，节约脚手架费用的原则。本工程采纳分段悬挑扣件式双排外脚手架。2-8 层为第一段悬挑、9-17 层为第二段悬挑。三、构配件的选用1、槽钢悬挑水平钢梁采纳长度为 6m 的 20 号槽钢，封头钢采纳长度为 6m 的 12 号槽钢2、脚手架钢管钢管材质符合《碳素结构钢》GB/T700 中的 Q235-A 级钢标准；规格符合外经 48mm、避厚 3。5mm 的要求；钢管上严禁打孔。钢管要有产品合格证；经过 GB/T228 方法检验的质量检验报告。表面应平直光滑，不得有裂缝、结疤、分层、错位、硬弯、毛刺、压痕深的划道并涂防锈漆。外径、壁厚、端面偏差，分别≤0.5mm；两端面切斜偏差≤1.70mm；外表锈蚀深度≤0.50mm。端部弯曲 1.5m 范围，两条水平边的垂直误差应≤5mm；中部弯曲 6m 范围，两条水平边的垂直误差应≤12mm。3、扣件符合《钢管脚手架扣件》GB15831 的规定；螺栓拧紧扭矩达 65N·m 时无破坏现象。扣件使用前要检查质量，有裂缝、变...
