框架结构设计计算书、巨详细的步骤

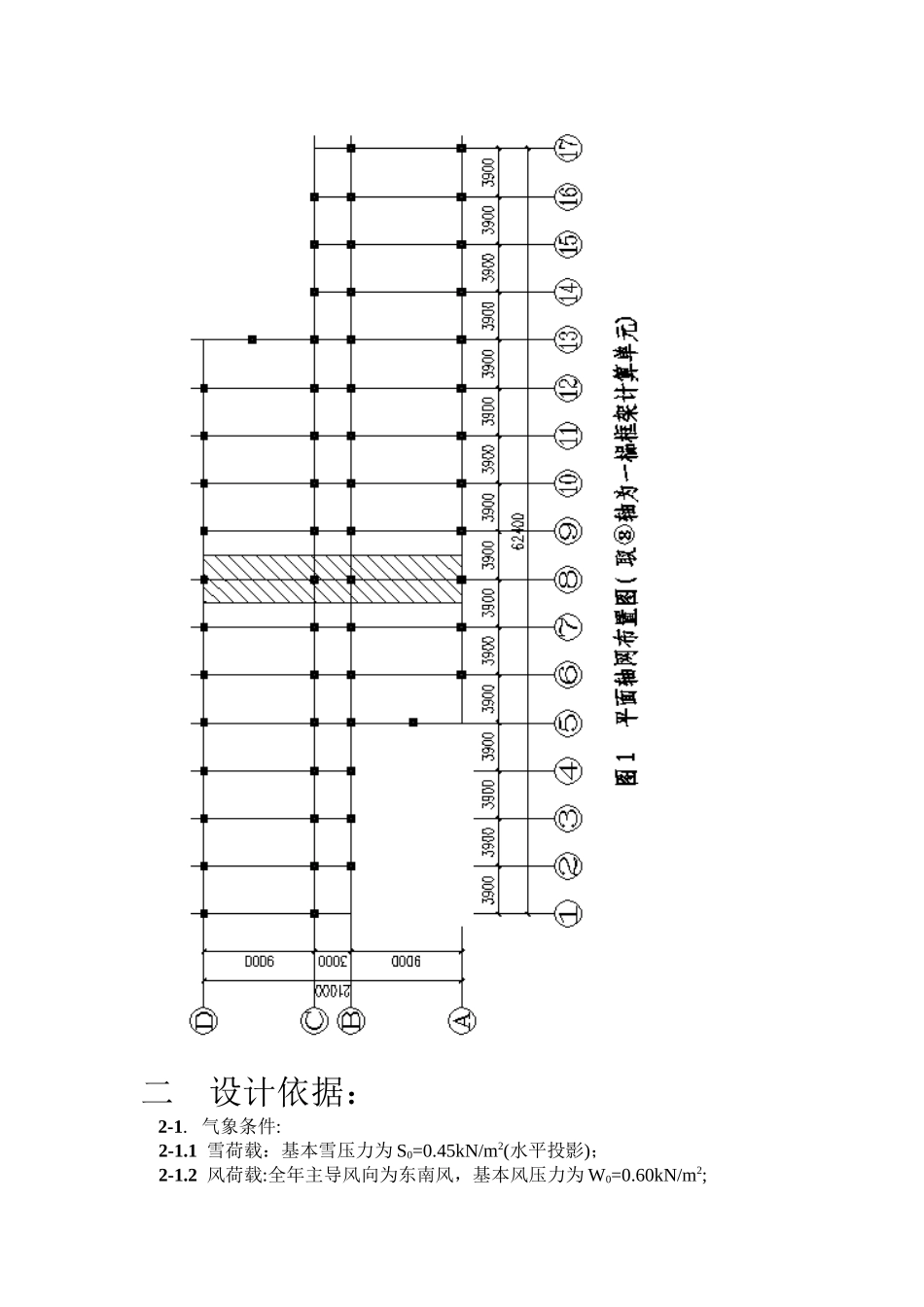

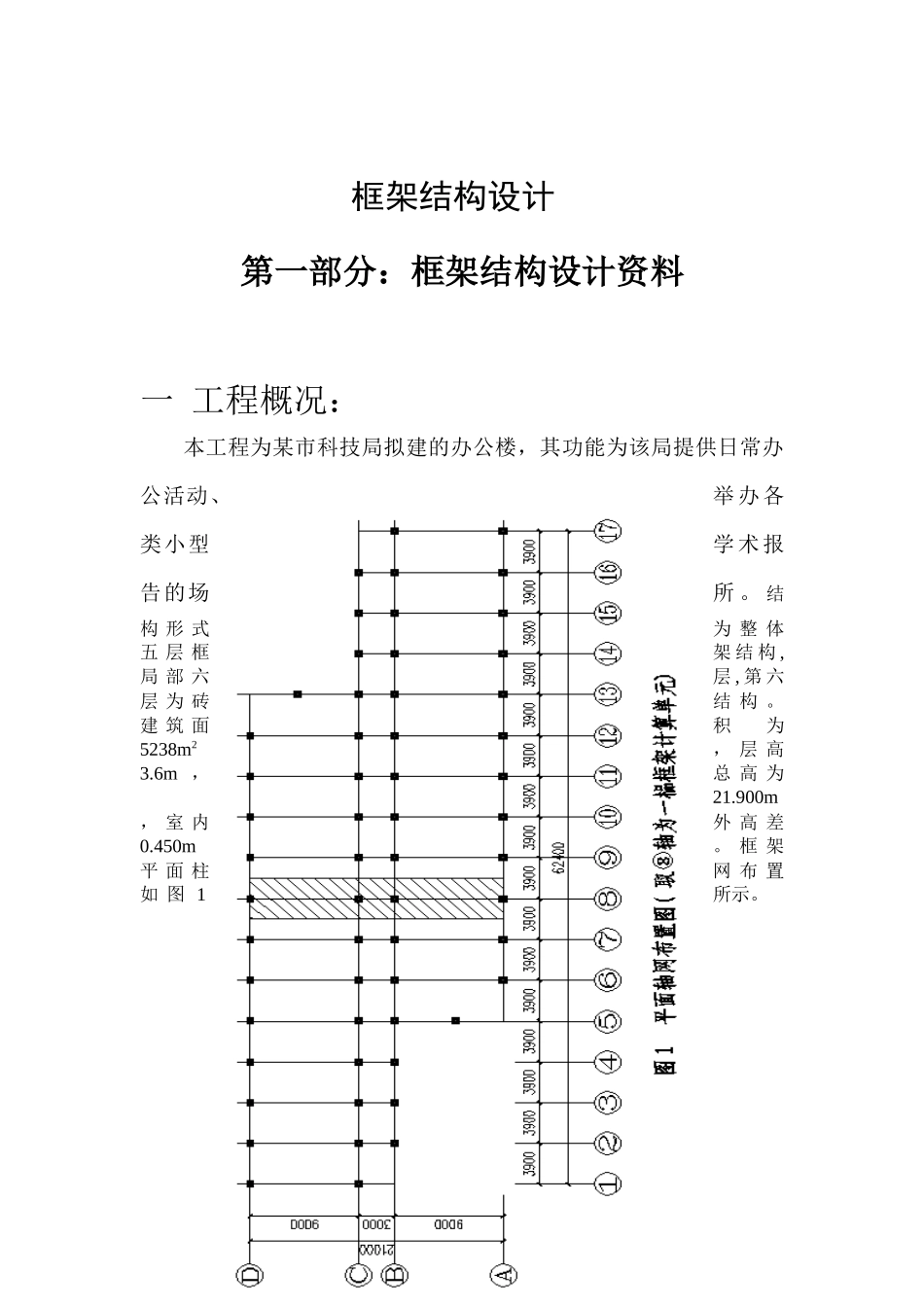

框架结构设计第一部分：框架结构设计资料一 工程概况： 本工程为某市科技局拟建的办公楼，其功能为该局提供日常办公活动、举 办 各类小型学 术 报告的场所 。 结构 形 式为 整 体五 层 框架 结 构 ,局 部 六层 , 第 六层 为 砖结 构 。建 筑 面积为5238m2， 层 高3.6m ，总 高 为21.900m， 室 内外 高 差0.450m。 框 架平 面 柱网 布 置如 图 1所示。二 设计依据：2-1. 气象条件:2-1.1 雪荷载：基本雪压力为 S0=0.45kN/m2(水平投影)；2-1.2 风荷载:全年主导风向为东南风，基本风压力为 W0=0.60kN/m2;2-1.3 常年气温差值：年最高温度 390C，最低气温-40C；2-1.4 最大降雨程度 65.2㎜/h,降雨强度 145㎜/h。.2-2. 建筑耐久等级、防火等级为Ⅱ级。2-3. 工程地质条件：2-3.1 该场地地形平坦，地貌类型属浑河冲积阶地。根据建筑对基地的勘察结果，地质情况见表 1： 表 1 建筑地层情况表（标准值）序号岩 土 分 类（m）土 层 深 度（m）厚度范围（m）地 基 承 载 力fak(kPa)1耕植土0-1.21.22粘土1.2-4.63.42203砾砂4.6-5.50.93204圆砾5.5-12.06.5360注: ① 地下潜水水位埋深 4.7-6.3; ② 表中给定土层深度自然地坪算起. 2-3.2 建筑场地冰冻深度:-1.2M；2-3.3 建筑场地类别：Ⅱ类场地，拟建场地不存在软土震陷、砂（粉）土液化的可能性，为建筑场地有利地段。2-3.4 地震设防烈度：7 度，设计地震基本加速度为 0.1g，设计地震分组为第一组。2-3.5 活荷载：走廊 2.0KN/㎡,楼梯间 2.0KN/㎡,厕所 2.0KN/㎡,办 公 室 2.0KN/ ㎡ , 门 厅 2.0KN/ ㎡ , 库 房 6.0KN/ ㎡ , 上 人 屋 面2.0KN/㎡,不上人屋面 0.5KN/㎡. 2-4 主要参考资料:2-4.1 各专业课教材2-4.2 国家标准和行业标准《建筑设计资料集》 《建筑制图标准》 GB/T50104—2001《砌体结构设计法律规范》GB50003－2001 《建筑抗震设计法律规范》 GB50011－2001《建筑结构制图标准》GB/T50105—2001 《砼结构设计法律规范》 GB50010－2025《建筑结构荷载法律规范》GB50009－2025 《建筑地基基础设计法律规范》 GB50007－2025《建筑设计防火法律规范》GBJ16—87（2001 年局部修订）2-4.3 设计手册建筑设计资料集 建筑结构静力计算手册砼结构设计手册 砌结设构计手册 2-4.4 标准图集国标建筑、结构图集中南标建筑、结构图集三、结构形式及所用材料强度等级：采纳框架结构，以横...
