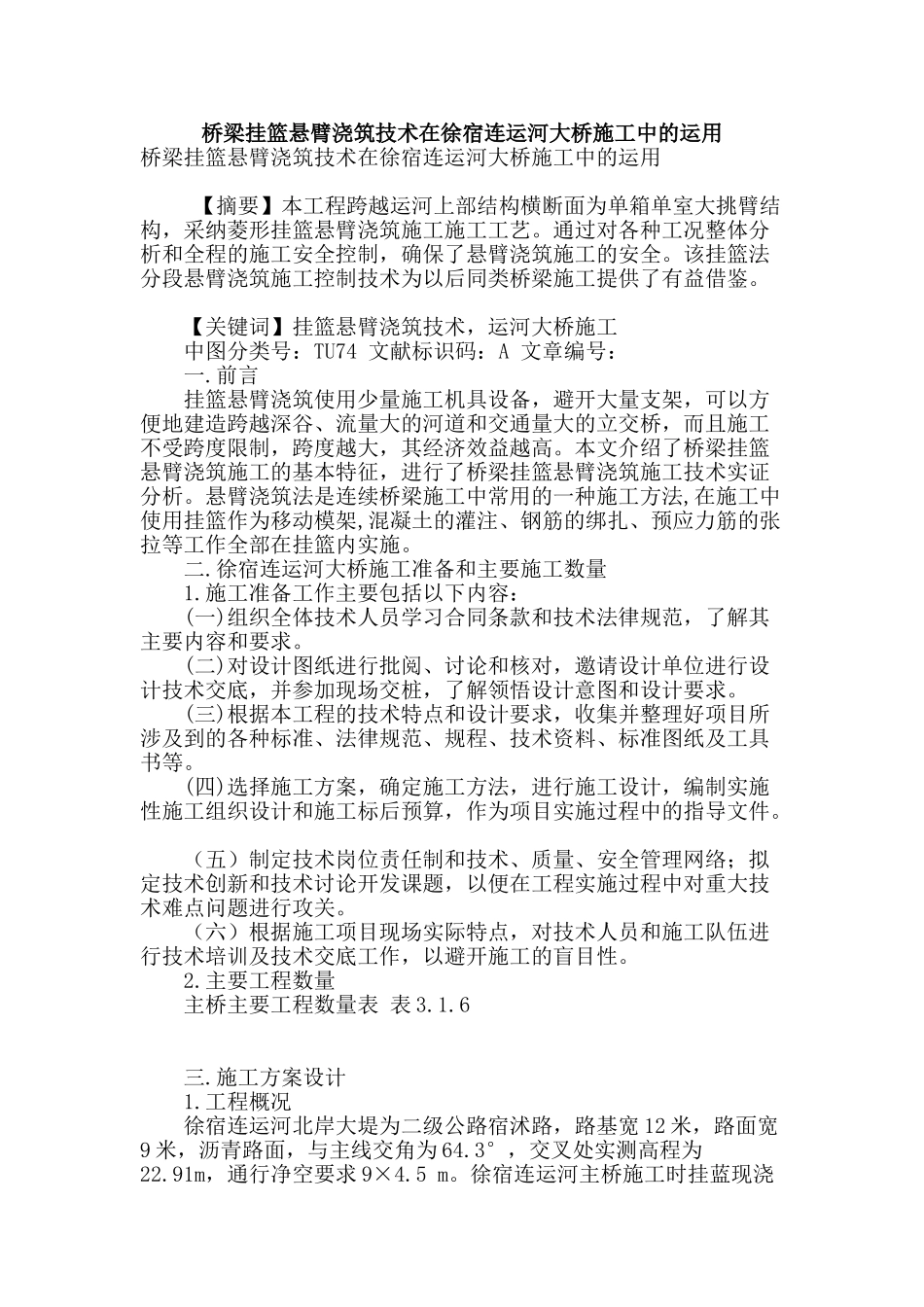

桥梁挂篮悬臂浇筑技术在徐宿连运河大桥施工中的运用

桥梁挂篮悬臂浇筑技术在徐宿连运河大桥施工中的运用桥梁挂篮悬臂浇筑技术在徐宿连运河大桥施工中的运用 【摘要】本工程跨越运河上部结构横断面为单箱单室大挑臂结构，采纳菱形挂篮悬臂浇筑施工施工工艺。通过对各种工况整体分析和全程的施工安全控制，确保了悬臂浇筑施工的安全。该挂篮法分段悬臂浇筑施工控制技术为以后同类桥梁施工提供了有益借鉴。 【关键词】挂篮悬臂浇筑技术，运河大桥施工 中图分类号：TU74 文献标识码：A 文章编号： 一.前言 挂篮悬臂浇筑使用少量施工机具设备，避开大量支架，可以方便地建造跨越深谷、流量大的河道和交通量大的立交桥，而且施工不受跨度限制，跨度越大，其经济效益越高。本文介绍了桥梁挂篮悬臂浇筑施工的基本特征，进行了桥梁挂篮悬臂浇筑施工技术实证分析。悬臂浇筑法是连续桥梁施工中常用的一种施工方法,在施工中使用挂篮作为移动模架,混凝土的灌注、钢筋的绑扎、预应力筋的张拉等工作全部在挂篮内实施。 二.徐宿连运河大桥施工准备和主要施工数量 1.施工准备工作主要包括以下内容： (一)组织全体技术人员学习合同条款和技术法律规范，了解其主要内容和要求。 (二)对设计图纸进行批阅、讨论和核对，邀请设计单位进行设计技术交底，并参加现场交桩，了解领悟设计意图和设计要求。 (三)根据本工程的技术特点和设计要求，收集并整理好项目所涉及到的各种标准、法律规范、规程、技术资料、标准图纸及工具书等。 (四)选择施工方案，确定施工方法，进行施工设计，编制实施性施工组织设计和施工标后预算，作为项目实施过程中的指导文件。 （五）制定技术岗位责任制和技术、质量、安全管理网络；拟定技术创新和技术讨论开发课题，以便在工程实施过程中对重大技术难点问题进行攻关。 （六）根据施工项目现场实际特点，对技术人员和施工队伍进行技术培训及技术交底工作，以避开施工的盲目性。 2.主要工程数量 主桥主要工程数量表 表 3.1.6 三.施工方案设计 1.工程概况 徐宿连运河北岸大堤为二级公路宿沭路，路基宽 12 米，路面宽9 米，沥青路面，与主线交角为 64.3°，交叉处实测高程为22.91m，通行净空要求 9×4.5 m。徐宿连运河主桥施工时挂蓝现浇上跨宿沭路，左幅为 5#、6#、7#块，右幅为 7#块、8#块和 9#块。为保证挂蓝施工过程中的交通正常和施工安全，需在宿沭公路设置安全防护通道。 2.设计总体思路 （一）净空要求 根据图纸设计，边跨底板下边缘为 y=2.1+2.3*(x/35.25...
