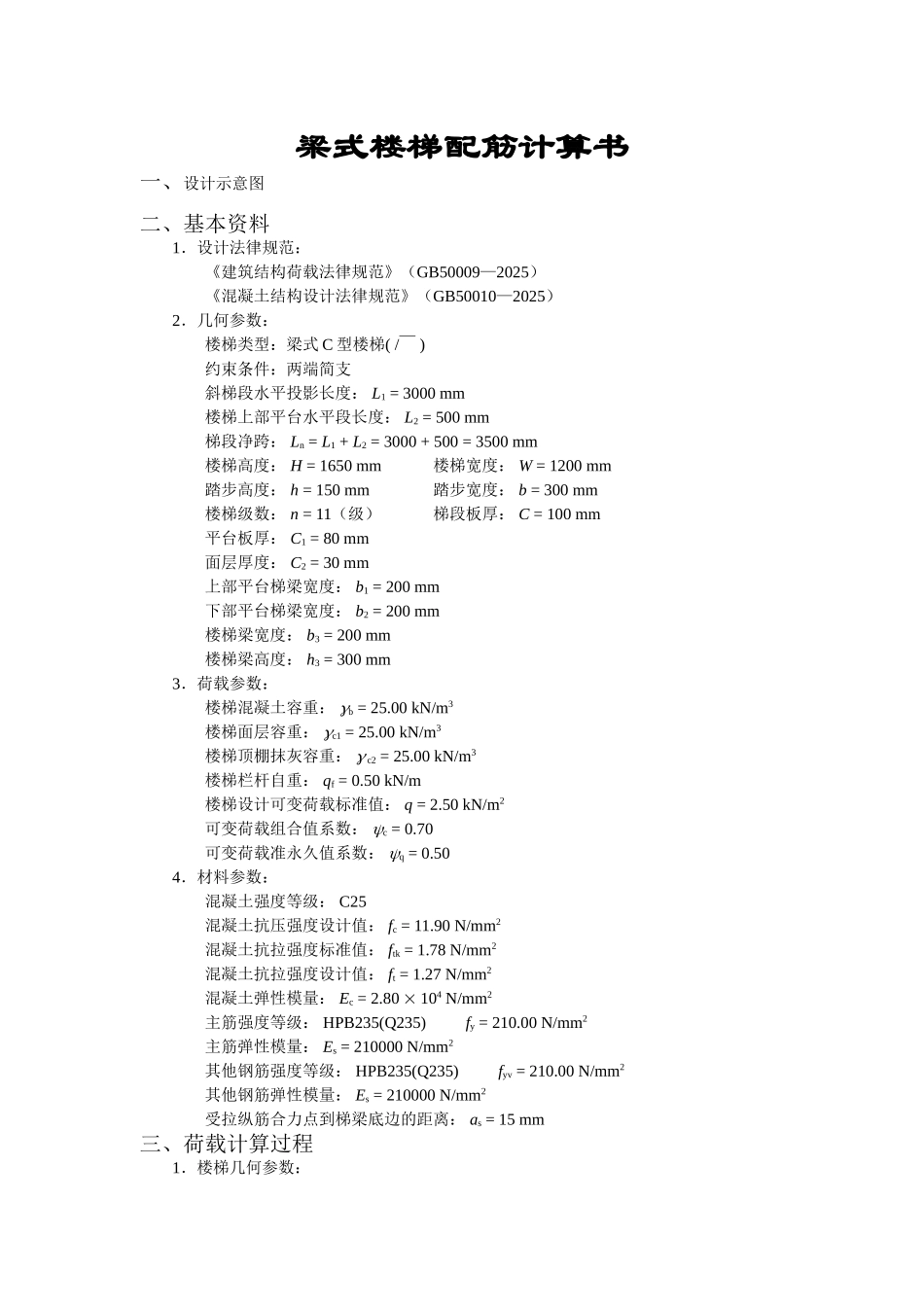

梁式楼梯配筋计算书

梁式楼梯配筋计算书一、设计示意图二、基本资料1．设计法律规范：《建筑结构荷载法律规范》（GB50009—2025）《混凝土结构设计法律规范》（GB50010—2025）2．几何参数：楼梯类型：梁式 C 型楼梯( /￣ )约束条件：两端简支斜梯段水平投影长度： L1 = 3000 mm楼梯上部平台水平段长度： L2 = 500 mm梯段净跨： Ln = L1 + L2 = 3000 + 500 = 3500 mm楼梯高度： H = 1650 mm楼梯宽度： W = 1200 mm踏步高度： h = 150 mm踏步宽度： b = 300 mm楼梯级数： n = 11（级）梯段板厚： C = 100 mm平台板厚： C1 = 80 mm面层厚度： C2 = 30 mm上部平台梯梁宽度： b1 = 200 mm下部平台梯梁宽度： b2 = 200 mm楼梯梁宽度： b3 = 200 mm楼梯梁高度： h3 = 300 mm3．荷载参数：楼梯混凝土容重： b = 25.00 kN/m3楼梯面层容重： c1 = 25.00 kN/m3楼梯顶棚抹灰容重：  c2 = 25.00 kN/m3楼梯栏杆自重： qf = 0.50 kN/m楼梯设计可变荷载标准值： q = 2.50 kN/m2可变荷载组合值系数： c = 0.70可变荷载准永久值系数： q = 0.504．材料参数：混凝土强度等级： C25混凝土抗压强度设计值： fc = 11.90 N/mm2混凝土抗拉强度标准值： ftk = 1.78 N/mm2混凝土抗拉强度设计值： ft = 1.27 N/mm2混凝土弹性模量： Ec = 2.80  104 N/mm2主筋强度等级： HPB235(Q235)fy = 210.00 N/mm2主筋弹性模量： Es = 210000 N/mm2其他钢筋强度等级： HPB235(Q235)fyv = 210.00 N/mm2其他钢筋弹性模量： Es = 210000 N/mm2受拉纵筋合力点到梯梁底边的距离： as = 15 mm三、荷载计算过程1．楼梯几何参数：梯段板与水平方向夹角余弦值： cos = = = 0.89梯梁的计算跨度： L0 = Min{Ln + (b1 + b2) / 2,1.05Ln} = Min{3500 + (200 + 200) / 2,1.05  3500} = Min{3700,3675} = 3675 mm梯段板的净宽度： B = W - 2b3 = 1200 - 2  200 = 800 mm梯段板的计算跨度： B 0 = Min{B + b3,1.05B} = {800 + 200,1.05  800} = Min{1000,840} = 840 mm梯段板的平均厚度： T = (h + C / cos  2) / 2 = (150 + 100 / 0.89  2) / 2 = 187 mm2．荷载设计值 2.1 均布恒载标准值： 2.1.1 L1段楼板自重gk1' = b  T / 1000 = 25.00 ...
